KDF1200 Portatile Doppler Flow Meter 1 mm/s Risoluzione 7.2V15V Flow Range 0.02m/s5.00m/s

1.Introduzione

Principio del flussometro Doppler: quando la sorgente acustica ad ultrasuoni e l'osservatore si muovono l'uno rispetto all'altro,la frequenza ricevuta dall'osservatore sarà diversa dalla frequenza della sorgente sonora ad ultrasuoniPertanto, le piccole particelle e le piccole bolle che si muovono con l'acqua rispetto al trasduttore ad ultrasuoni cambieranno anche la frequenza di ricezione del trasduttore,e aumentare con l'aumento della velocità di movimento sospeso in acquaSi misura così lo spostamento di frequenza Doppler e si misura anche il flusso dell'acqua nel punto in cui si trova il contatore di corrente Doppler.Moltiplicalo per l'area della sezione trasversale del canale per ottenere le informazioni sul flusso.

Utilizzato principalmente nei canali aperti per l'irrigazione, nei condotti fognari comunali, nei bacini idrologici e in altre occasioni.È particolarmente adatto per le occasioni di basso livello dell'acqua e può funzionare quando il livello dell'acqua supera i 15 cmNei tubi e nei canali normali, la profondità dell'acqua è misurata dal sensore di pressione sul flussometro e la portata è misurata dal sensore ad ultrasuoni per calcolare la portata.

Poiché la misurazione del flusso Doppler richiede la velocità di propagazione del suono in acqua, e la velocità di propagazione del suono in acqua è strettamente correlata alla temperatura dell'acqua,un sensore di temperatura integrato per la misurazione della temperatura, e poi la velocità del suono viene corretta.

La misurazione della profondità del livello del liquido utilizza un sensore di pressione per misurare la distanza dal sensore di flusso alla superficie del liquido.

Il dispositivo portatile memorizza modelli di profili trapezoidali, rettangolari, circolari e di altri canali, che possono facilmente calcolare la portata dei canali comuni.

2.Caratteristica

• Il protocollo di comunicazione Modbus viene adottato e il bus RS485 viene utilizzato per comunicare con il dispositivo portatile.
• L'apparecchiatura di rilevamento subacqueo è facile da installare.
• L'apparecchiatura è completamente progettata elettronicamente, con alimentazione ad alta tensione, basso consumo di energia e nessuna parte meccanica.elevata affidabilità, e una forte anti-interferenza.
• Ampia gamma di applicazioni. Può essere utilizzato in vari ambienti idrici dall'acqua del rubinetto all'acqua del fiume Giallo.
• Il guscio è realizzato in plastica PVC, che può efficacemente impermeabilizzare e sigillare
• a tenore di carbonio inferiore o uguale a 0,9 g/cm3

3.Specifiche tecniche

4.Introduzione alle funzioni e ai pulsanti dello strumento

4.1 Posizione e introduzione delle funzioni del jack della conchiglia ospitante

Il dispositivo portatile ha due prese, una a tre nuclei per alimentare la batteria ricaricabile interna.

Socket RS232: la socket della porta seriale standard DB9 nella parte inferiore del dispositivo portatile viene utilizzata per la comunicazione con il computer.

schermo di visualizzazione dell'host: la casella rettangolare nella metà superiore del dispositivo portatile è lo schermo di visualizzazione, dove vengono visualizzati i dati e le interfacce di funzionamento.

pannello di comando dell'host: la metà inferiore dell'host è il pannello di comando per gli utenti per operare e controllare lo strumento.

4.2 Introduzione chiave

Questo strumento ha un totale di sei tipi di tasti funzionali, come illustrato di seguito:

1. Chiave di accensione/spena I/O: quando la chiave di accensione/spena è in funzione, premere e tenere premuto per 3 secondi, rilasciare e si accenderà.

Quando si spegne, è necessario tornare all'interfaccia principale iniziale, premere e tenere premuto per 3 secondi, rilasciare, lo schermo LCD si spegne e confermare lo spegnimento.

2.▲ e ▼: possono essere utilizzati per il tempo di campionamento di lavoro, il tempo di intervallo di lavoro, l'input dei parametri, il movimento su e giù, ecc.;

3. tasti di ritorno ESC: può tornare all'interfaccia precedente del sistema.

4. Chiave di conferma ENTER: confermare o salvare i parametri di input.

5. tasti numerici: ci sono dieci tasti di input numerici 0, 1, 2, 4, 5, 6, 7, 8, 9, che sono utilizzati per varie impostazioni digitali.

6. Delete key DEL: cancellare alcuni dati.

5.Connessione dello strumento

1. Utilizzare corrente alternata (primo utilizzo): si prega di rimuovere il caricabatterie accessorio

Inserire la presa CC nella presa di ricarica (jack a tre pin) del dispositivo portatile e la presa CA all'altra estremità nella presa AC 220V. Durante il processo di ricarica,si raccomanda di spegnere il dispositivo portatile. Osserva l'indicatore LED sul caricabatterie per verificare se è completamente carico.

Nota: si raccomanda di utilizzarlo dopo averlo caricato completamente per la prima volta.

2. Prima di utilizzare lo strumento, il sensore di flusso deve essere collegato all'ospite portatile dell'acqua per formare un sistema completo.la spina a cinque nuclei a un'estremità del cavo è inserita nella presa a cinque nuclei dell'unità portatileLo strumento può funzionare correttamente solo dopo essere stato inserito e serrato.

6.Istruzioni operative

6.1 Accensione e spegnimento

Durante il funzionamento, la chiave I/O è la chiave di accensione/spena.devi tornare all'interfaccia principale iniziale, premere e tenere premuto il tasto I/O per 5 secondi, rilasciarlo, lo schermo LCD si spegne, e la disattivazione è confermata.

Dopo aver acceso, viene visualizzato il logo dell'azienda e il modello di prodotto.

Nel menu principale dell'interfaccia, suddiviso in tre tipi di funzioni: impostazione, raccolta, query.

6.2 Impostazione dei parametri

Nel menu principale, selezionare 1 per inserire l'interfaccia di impostazione dei parametri.

1. Impostazione oraria

Puoi impostare l'ora digitando l'anno, il mese, il giorno, l'ora, il minuto e il secondo.mese, giorno, ora, minuto e secondo continuano a funzionare.

2- Imposta il punto zero.

Il cliente può impostare il punto di partenza di portata zero, ad esempio i dati di misura effettivi dello strumento di misurazione è di 0,02 cm/s. Se l'utente vuole utilizzare questo portata come portata zero,Può entrare 0La velocità di flusso può essere calcolata a partire da 0,02 cm/s. Generalmente può essere impostata a 0.

3. Compensazione del livello di liquidità

In pratica, la posizione di installazione del Doppler flowmeter non è necessariamente in fondo al canale, ma in una posizione che può rappresentare il flusso complessivo del canale.se è installato a 30 cm dal fondo del canale, la profondità dell'acqua misurata sul flussometro Doppler è in realtà la distanza dalla superficie dell'acqua alla posizione di installazione.è necessario inserire il valore di compensazione a livello liquidoSe il punto di installazione si trova a 30 cm dal fondo del canale, è necessario inserire 0,3 metri al livello di compensazione del liquido.aggiunge il valore di profondità dell'acqua misurato dal flussometro Doppler al valore di compensazione del livello del liquido per ottenere la vera profondità del canale.

4Selezione del canale

Sono rispettivamente sezione rettangolare, sezione trapezoidale e sezione circolare.

5. Impostazione dell' indirizzo

Quando si misurano le velocità di flusso in luoghi diversi, gli utenti possono impostare numeri corrispondenti per luoghi diversi.i numeri sono conservati insieme ai dati per la successiva identificazione e osservazione.

6. Intervallo di campionamento

È possibile impostare l'intervallo di lavoro tra ciascuna delle due misurazioni del misuratore di portata (questa impostazione è destinata a ridurre il consumo di energia del dispositivo)

6.3 Misurazione e visualizzazione dei dati

Nel menu principale, selezionare 3 per inserire l'interfaccia di impostazione dei parametri.

In questa interfaccia, la portata corrente e la portata possono essere modificate. Per memorizzare, premere il tasto Enter per memorizzare l'ora corrente, stazione, portata, livello del liquido, flusso istantaneo,e il flusso cumulativo nella memoria.

6.4 Registrazione dell'operazione di query

Sotto il menu principale, selezionare 3 per entrare nell'interfaccia di impostazione dei parametri.

1. Selezionare 1 interfaccia query, inserire i dati di query, è possibile visualizzare i dati storati storici, tra cui numero del sito, tempo di archiviazione, tasso di flusso, livello di liquido, secondo flusso, flusso cumulativo,premere ESC per uscire.

2. Selezionare 2 dati di interfaccia di query chiari per entrare nell'interfaccia di dati chiari, premere Enter per cancellare tutti i dati storici e non può essere ripristinato, premere ESC per uscire.

Quando si eliminano i dati, a causa della grande quantità di 32 M byte di dati, ci vogliono diversi minuti.

Quando i dati vengono cancellati, l'interfaccia viene cancellata

3Quando il dispositivo portatile è collegato al computer tramite la porta seriale DB9 (Boud rate 115200, data bit 8, stop è 1),tutti i dati storici possono essere inviati all'assistente di porta seriale per la visualizzazione dell'utente.

6.5 Esempio di operazione

Supposizione: se il profilo del canale è trapezoidale, il contatore di corrente Doppler è posizionato a 0,15 metri dal letto del fiume.

1. Quando si opera per la prima volta, si inserisce prima l'interfaccia di impostazione dei parametri.

Puoi impostare l'ora corrente.

L'impostazione predefinita del parametro del punto zero è 0, se non vi è alcun requisito speciale, non è necessaria alcuna modifica.

Quindi inserire la selezione del canale, selezionare trapezoidale, e premere il tasto Enter per inserire l'interfaccia impostazione dei parametri, impostare la corrispondente lunghezza e angolo di fondo,e premere ESC per uscire dopo aver completato la regolazione.

Inserire l'interfaccia di impostazione dell'indirizzo, impostare il numero di indirizzo su 01, e premere il tasto ESC per uscire dopo aver completato l'impostazione.Inserire l'interfaccia dell'intervallo di campionamento e impostare l'intervallo di campionamento a 15SDopo aver completato l'impostazione, premere il tasto ESC per uscire.

Dopo aver completato l'impostazione dei parametri, premere ESC per tornare all'interfaccia principale, inserire l'interfaccia di raccolta dei dati per visualizzare la portata in tempo reale, livello del liquido,seconda portata e portata cumulativa.

In questa interfaccia, se avete bisogno di memorizzare i dati attuali, premete manualmente il tasto Enter e memorizzatelo una volta ogni volta che lo premete.Premere il tasto DEL per cancellare i parametri dell'interfaccia corrente e riavviare la misurazione.

7Requisiti di installazione

1. il cavo a gas contiene un tubo a gas, non può quindi essere piegato eccessivamente per evitare che si rompa; non utilizzare il cavo a gas come corda del misuratore di portata,e usare il cavo del gas per trascinare il Doppler flow meter;

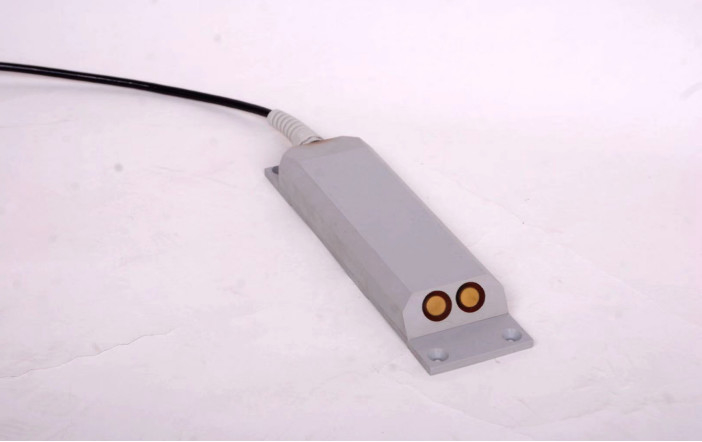

2. Il trasduttore a ultrasuoni circolare di fronte alla sonda non può essere colpito o graffiato;

3. La sonda strumentale deve essere tenuta lontana dal sole per evitare che la temperatura sia troppo elevata e che si verifichino malfunzionamenti;

4. Quando si utilizza un flussometro acustico Doppler in luoghi con elevata concentrazione di sedimenti,il fango sul trasduttore ad ultrasuoni e sul sensore di pressione deve essere pulito regolarmente per evitare che il fango ostruisca il sensore di pressione.

8.Mantenimento e riparazione giornalieri dello strumento

1Dopo ogni utilizzo, il sensore subacqueo deve essere immediatamente pulito con acqua fresca e asciugato con un panno, rimesso nella valigia originale e tutte le parti rimesse al loro posto.

2Il cavo dello strumento deve essere impedito di essere graffiato o perforato da strumenti affilati.

3. lo strumento e le attrezzature devono essere collocati in un luogo ventilato e asciutto, e devono essere tenuti lontani da sostanze corrosive. gli oggetti pesanti non devono essere ammassati sugli strumenti e le attrezzature.

4La batteria deve essere caricata quando viene utilizzata per la prima volta o quando non viene utilizzata per un lungo periodo (deve essere caricata con il caricabatterie fornito con questo strumento).

5. Quando viene utilizzato nei giorni di pioggia, assicurarsi di evitare che l'ospite portatile sia esposto alla pioggia diretta.

9.Lista degli strumenti

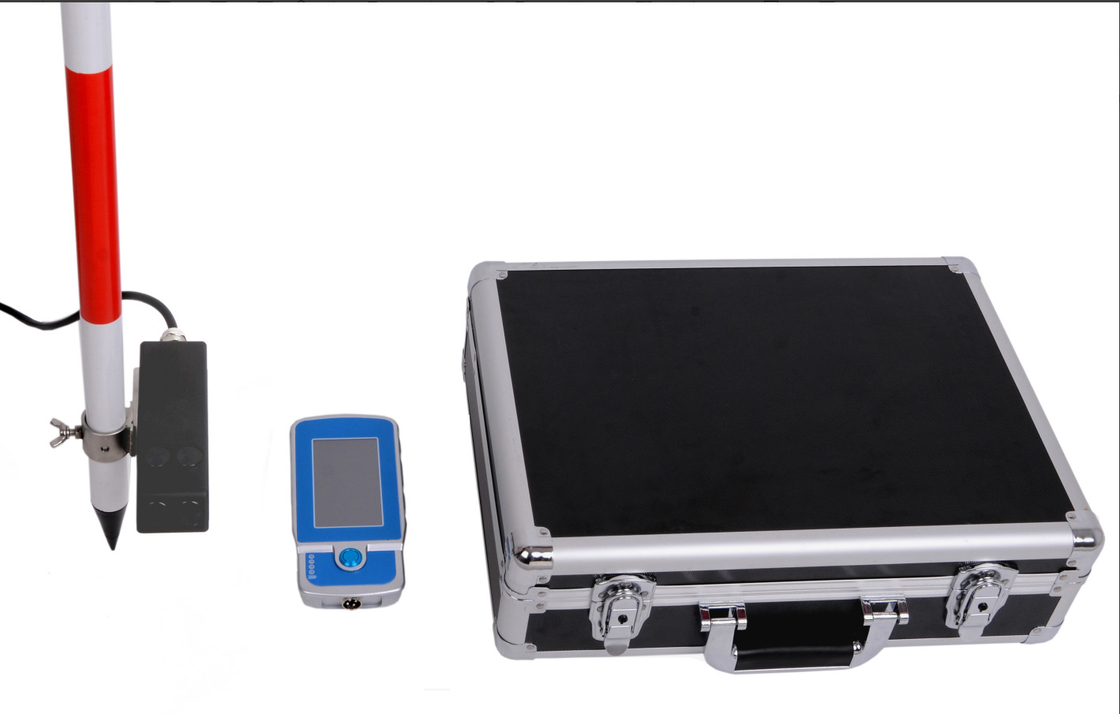

L'intero set di misuratori di portatile comprende:

Una valigia contenente:

1. Doppler flow meter 1;

2. Dispositivo portatile 1;

3. caricabatterie 1;

4. cavo di dati seriale 1;

5. bastone di misura 1 set;

6. manuale utente 1 copia;

7. Carta di garanzia del prodotto 1 copia
