1Introduzione
1.1 Principio di misura
Il flussometro Doppler ad ultrasuoni è un host che raccoglie la velocità di flusso, il livello dell'acqua e la temperatura del flussometro Doppler ad ultrasuoni attraverso RS485,e inserisce vari parametri di canale in base alla situazione reale sul sitoL'area di flusso dell'acqua S (m2) è calcolata utilizzando i parametri del canale e il livello di acqua raccolto H (m),e la portata istantanea (Q=V*S) è calcolata moltiplicando l'area di portata dell'acqua e la velocità di portata V (m/s), e il flusso cumulativo è calcolato moltiplicando il flusso per il tempo cumulativo.
Da questo possiamo sapere: Q=V*S
Flusso istantaneo * differenza di tempo = flusso cumulativo
1.2 Composizione
Il flussometro della serie KDF1000 è un prodotto che misura la velocità e il flusso dell'acqua in acque naturali, canali o condotte.
Il misuratore di portata è diviso in due parti: il sensore e l'host, collegati da un cavo.
Può misurare la velocità e il flusso dell'acqua nei canali e nei fiumi, e il livello dell'acqua è superiore di oltre 20 cm rispetto alla parte superiore del sensore.
Può misurare la velocità e il flusso dell'acqua nei tubi e nelle fognature, il livello dell'acqua deve essere superiore di oltre 20 cm rispetto alla parte superiore del sensore e il diametro interno del tubo deve essere ≥ 500 mm.
2Specificativi tecnici
| Fornitore di alimentazione |
L'intervallo di alimentazione: 10,8 VDC ∼ 26,4 VDC;
Consumo di energia RS485 12V: 88mA±1mA (circa 1,06W)
Consumo di energia RS485 24V: 52mA±1mA (circa 1,25W)
Consumo di energia RS485+4 ¢ 20mA 12V: 110 mA±1mA (circa 1,32W)
RS485+4?? 20mA 24V consumo di potenza: alimentazione a 24V senza uscita mA
|
| Caratteristiche di uscita |
Protocollo standard RS485/ModBus; 4~20mA (senza impostazione predefinita di fabbrica) |
| Performance di misura |
L'intervallo di flusso: 1L/s~99999,99m3/h;
Intervallo di profondità dell'acqua: 0,02~3m, 0,02~10m (confermate la profondità massima dell'acqua prima di ordinare);
Interfaccia di visualizzazione 1: livello dell'acqua, flusso istantaneo, flusso cumulativo;
Interfaccia di visualizzazione 2: livello dell'acqua, portata, area della sezione trasversale, temperatura;
Risoluzione del flusso: 0,0001L/s.
|
| Proprietà fisiche |
Materiale della conchiglia divisa: ABS, materiale del sensore: POM;
livello di protezione del sensore: IP68;
livello di protezione dell'emittente: IP65;
Cavo tra sensori: cavo blindato a 4 nuclei con condotto d'aria, lunghezza predefinita di fabbrica di 10 metri, diametro del filo 8 mm (altre lunghezze del filo devono essere personalizzate).
|
| Ambiente di lavoro |
Temperatura di funzionamento: 0°60°C (stato non congelativo);
Temperatura di conservazione: -20°C-80°C;
|
3. Dimensioni
3.1 Immagine del prodotto

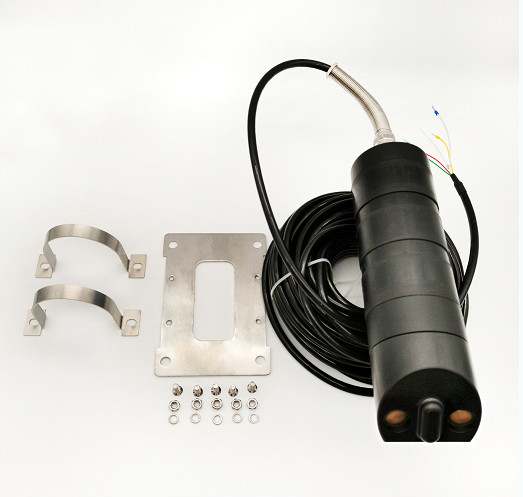

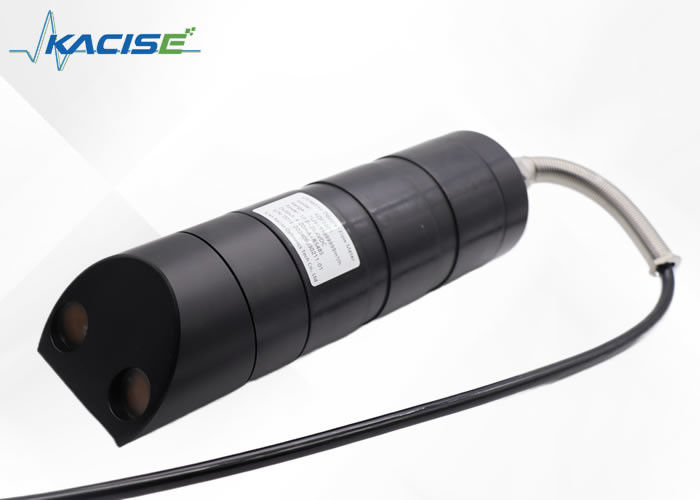

Immagine fisica del sensore (compresi tutti gli accessori)

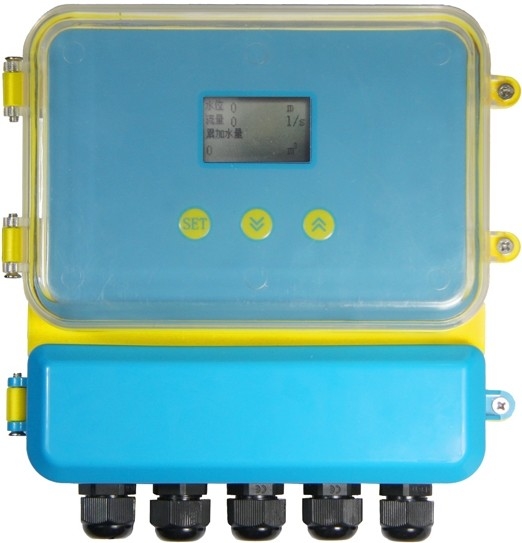

Immagine fisica del flussometro Doppler ad ultrasuoni (ospite)
3.2 dimensioni della struttura
4.Istruzioni di installazione
4.1 Diagramma di montaggio
Le piastre di fissaggio sono quattro e le piastre di fissaggio sono quattro. Si prega di vedere la figura.
| Elenco degli accessori di fabbrica per i flussometri Doppler ad ultrasuoni |
| - No, no, no. |
Nome |
Modello/specifica |
importo |
| 1 |
Ospite del flussometro Doppler ad ultrasuoni |
|
1 |
| 2 |
Sensore di flusso Doppler ad ultrasuoni |
|
1 |
| 3 |
(compresi gli accessori di fabbrica di sensori) |
|
1 |
| 4 |
Piastra di montaggio |
M6*16 |
4 |
| 5 |
per macchine per la lavorazione del carbone |
|
2 |
| 6 |
Clampe |
|
4 |
| 7 |
di larghezza superiore a 50 mm |
M4*12 |
4 |
| 8 |
di cilindrata superiore a 1000 cm3 |
M4*25 |
4 |

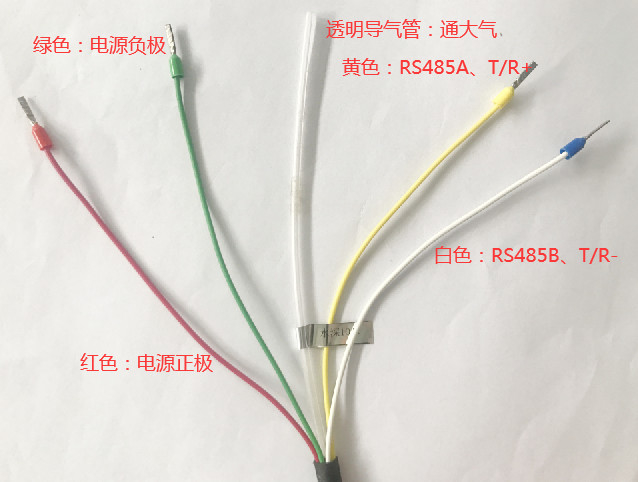

4.2 Cablaggio
Disegno di collegamento dell'attrezzatura e del flussometro Doppler ad ultrasuoni
5.Applicazione
