OperatingMannuo del livello del radar di divisioneSensore
1Introduzione

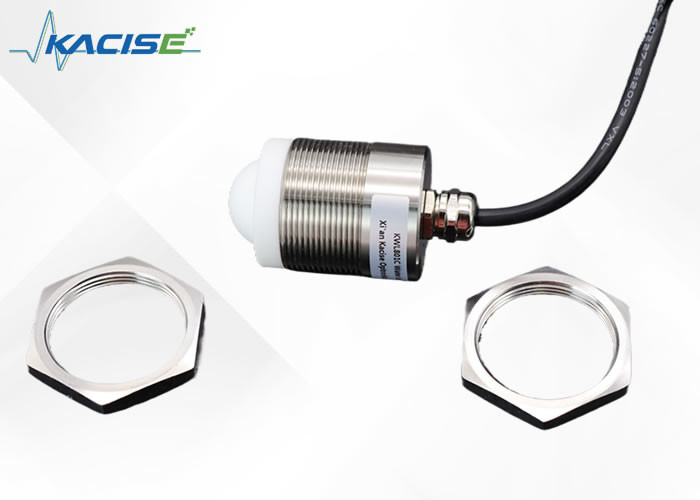

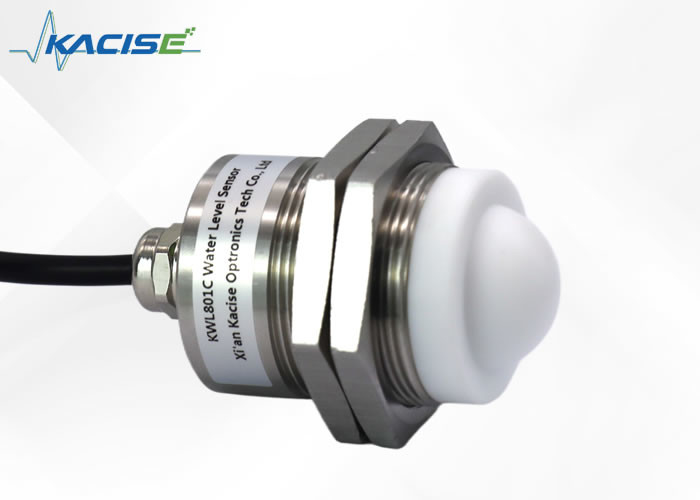

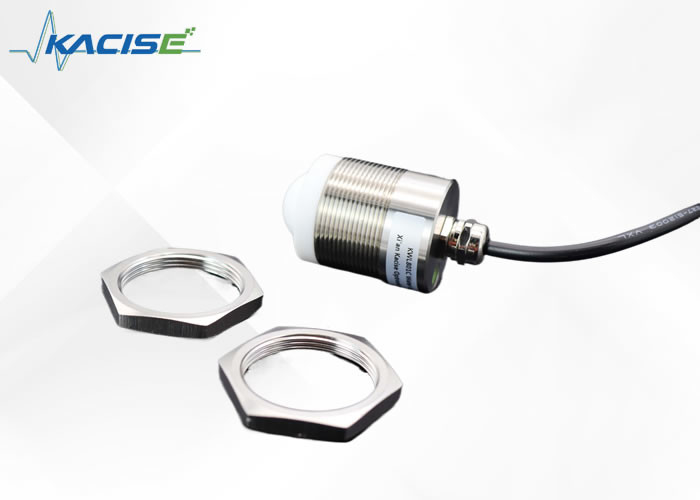

1.1 Visualizzazione del prodotto
Il sensore di livello radar KWL801C è conforme alle specifiche standard delineate nella norma nazionale DB50/T 826-2017 per i misuratori di livello.Il suo componente principale è progettato con un impermeabilizzazione IP68 completamente sigillata.
La gamma massima di misura del prodotto si estende fino a 40 metri, con un punto cieco minimo inferiore a 6 cm.
Grazie alla sua frequenza più elevata e alla sua larghezza di banda più ampia, raggiunge una precisione superiore.
1.2 Principio di rilevamento
Il sensore di livello radar si basa sul principio della riflessione nel dominio temporale (TDR).Quando incontra la superficie del mezzo misurato, una parte dell'impulso del misuratore di livello radar viene riflessa per formare un ritorno dell'eco al trasmettitore di impulsi lungo lo stesso percorso,e la distanza tra il trasmettitore e la superficie del mezzo misurato è direttamente proporzionale al tempo di propagazione dell'impulso, quindi viene calcolata l'altezza del livello.
2.Caratteristica
- Sulla base del chip CMOS RF a onde millimetriche sviluppato in proprio
- Architettura RF più compatta
- Rapporto segnale/rumore più elevato
- Zona morta più piccola
- larghezza di banda di lavoro di 5 GHz
- Risoluzione e precisione delle misurazioni più elevate
- Minore influenza dell'interferenza nell'ambiente di installazione
- Più conveniente di installazione e
- Moderno progetto di antenna piatta integrata
3Specificativi tecnici
| Modello |
KWL801C-RS485 |
KWL801C-RJ45 |
KWL801C-RS232 |
KWL801C-TTL |
| Frequenza di misura |
80 GHz |
| Comunicazione |
RS485 |
| Frequenza di acquisizione |
≥ 200 ms/ configurabile |
| Corrente di funzionamento |
12V/14mA |
| Precisione di misurazione della distanza |
± 2 mm |
| Protocollo di comunicazione |
Modbus/Protocollo di testo |
| Larghezza del raggio dell'antenna |
± 2,75° |
| Tensione di alimentazione |
9 ~ 24 V |
| Intervallo di misura |
0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| Corrente d'impulso RF |
100 mA/20 ms |
| Umidità di lavoro |
0~95% |
| Tipo di filo |
G filo/ su misura |
| Temperatura di funzionamento |
-40°C a 75°C |
| Grado di resistenza all'acqua |
Protezione IP68 |
| Peso netto |
00,6 kg |
4.Istruzioni di cablaggio
4.1 [Versione RS485] Istruzioni di cablaggio
| Linea rossa |
VCC (alimentazione da 9 a 24 V) |
| Linea nera |
GND |
| Linea gialla |
485-A |
| Linea verde |
485-B |
4.2 [Versione di porta di rete RJ45] Istruzioni di cablaggio
4.3 [versione RS232] Istruzioni di cablaggio
| Linea rossa |
12 (alimentazione da 6 a 28 V) |
| Linea nera |
GND |
| Linea gialla |
TX |
| Linea verde |
RX |
4.4 [Versione TTL] Istruzioni di cablaggio
| Linea rossa |
VCC |
| Linea nera |
GND |
| Linea gialla |
TX |
| Linea verde |
RX |
5.Dimensione
6.FAQ
1.D: Posso mettere il mio logo sul prodotto?
R: Certo. Il logo può essere stampato sull'alloggiamento e il nome dell'azienda può essere inciso sulla targhetta.
2.Q: Che ne dici del controllo qualità?
R: Tutti i prodotti saranno testati per 3 volte prima di essere imballati.
3D: Posso rilasciare l'ordine di prova, 1 pc per esempio?
R: Certo, l'ordine di prova è accettabile. In generale, abbiamo modelli comuni in magazzino. Il campione verrà inviato entro 1 settimana, dopo il pagamento.
4.Q: Potete progettare secondo le mie esigenze?
R: Naturalmente, il nostro team progetterà per voi, per far funzionare perfettamente il nostro misuratore di flusso di latte.
