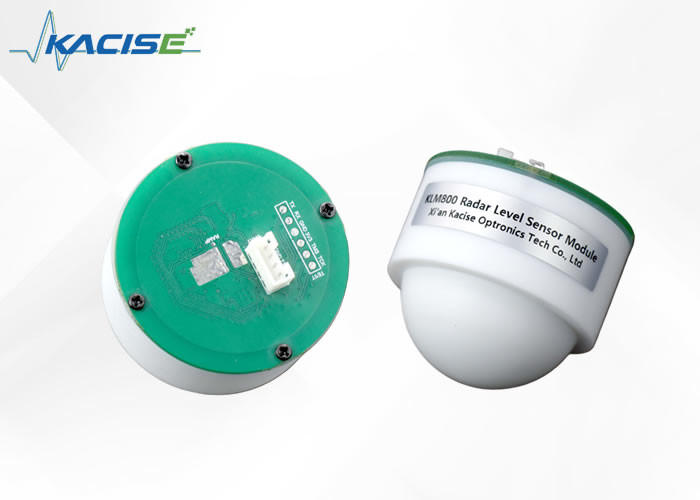

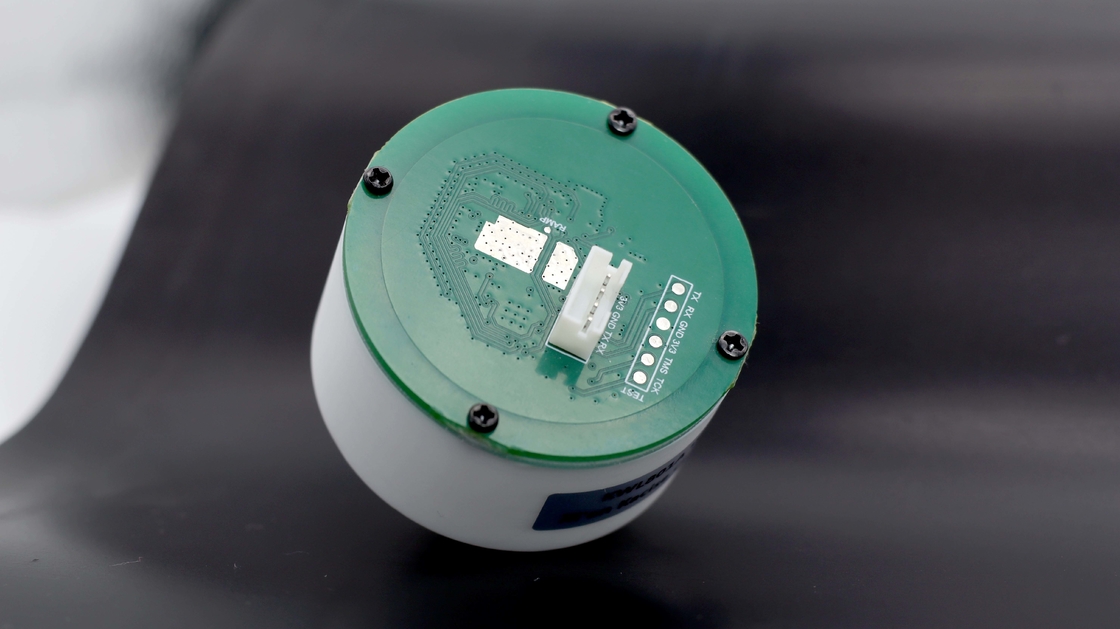

Modulo sensore di livello radar KLM800 Corrente di funzionamento 12V 30MA Umidità di lavoro 0~95%

Descrizione del prodotto:

Il componente radar a onde millimetriche è composto da tre parti principali: unità di radiofrequenza, unità di elaborazione e antenna a scheda stampata.Il radar a onde millimetriche può rilevare i bersagli penetrando attraverso ostacoli come la luceIl sensore funziona tutto il giorno ed è altamente integrato, di piccole dimensioni e ha un'interfaccia flessibile.

Il radar a livello di prodotto è sviluppato sulla base del radar a onde millimetriche, utilizzato per misurare l'altezza dell'antenna radar dal livello del liquido.Trova un'ampia applicazione in vari settori quali le misurazioni delle risorse idriche dei fiumi e dei serbatoi, e misurazioni del livello del serbatoio e del livello dell'acqua.

I moduli utilizzati in questo prodotto possono essere derivati dai seguenti dispositivi:

• Il modulo di monitoraggio radar utilizza un chip ad alta frequenza 80G per supportare il monitoraggio in diverse condizioni di lavoro, come lo stato solido e il liquido.
• La configurazione dell'antenna dell'obiettivo è selezionata per adattarsi a diversi ambienti.

Questo prodotto è utilizzato in vari campi come ingegneria della conservazione dell'acqua, impianti di trattamento delle acque reflue e impianti chimici petroliferi.

Applicazioni:

● Rifiuti, bacini idrici e altre indagini sulla conservazione dell'acqua

● Misurazione del livello del serbatoio e del livello dell'acqua

● Progetto di conservazione dell'acqua

● Piano di trattamento delle acque reflue

● Impianto chimico petrolifero

3. scegliere quanto meno volatile è la posizione del modulo di installazione (cercare di non installare nella porta di iniezione e nella presa di uscita, maggiore è l'ondulazione, maggiore è la precisione di misura,il peggio).

4. Diagramma di installazione

Garantire entro il campo di applicazione del raggio senza distrazioni, come le rive del fiume.

Punti da notare

Installazione del modulo per mantenere costante il più possibile, evitare il modulo jitter, ambiente circostante per aprire il più possibile.

1La distanza tra il modulo e la superficie dell'acqua è superiore a 30 cm per garantire che la superficie anteriore del modulo (superficie dell'antenna) sia parallela al livello del liquido di misura

2. la distanza tra il modulo e il bordo del serbatoio, il bordo della piscina, il bordo della diga fluviale e il bordo della piscina è superiore a 0,5 metri;

3. scegliere la posizione del modulo di installazione meno volatile (cercare di non installare nella porta di iniezione e nella presa di uscita, maggiore è l'ondulazione, maggiore è la precisione di misura,il peggio))

Un protocollo di comunicazione con porta seriale

Ad esempio, i dati inviati sono FF 2A 4B 90 42 47, dove FF è l'intestazione del fotogramma, i 4 byte medi "2A 4B 90 42" sono le informazioni sulla distanza,e la dimensione finale imposta le informazioni vere a 42 90 4B 2A (tipo di virgola galleggiante esadimale), che viene convertito in 72,1468 cm decimali.

47 è una somma di controllo, il suo calcolo è il seguente:

Primo a convertire la distanza di virgola mobile da 72.1468 uint32_t intero (4 byte) a 72, in basso livello in due byte 0 (HEX 0), basso di 72 (HEX 48) come somma di controllo come basso frame head,alto + intero + intero per prendere basso 8 bit, (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0.

Aggiungere: SScom test mode

Può essere testato utilizzando una porta seriale per aiutare (manuale SScom):

1. Utilizzare il modulo di porta seriale USB collegato all'interfaccia USB del computer, aprire il software di debug serial SSCOM, scelta

il porto corretto;

2.Inviare l'AT + TLVS = 1 n, per convertire la stringa di output, in base al comando di invio

"AT + START n";

3.La stringa di uscita

Nota: il tasso di segnalazione predefinito è 960. Se si apre una stringa senza il lato destro di SSCOM, fare clic sull'estensione a destra di "Salva parametri" per visualizzarla.

Nota:

nello stato di funzionamento dell'MCU, per configurare, prima inviare il comando di ripristino (interrompere il lavoro), personalizzare il comando di ingresso, quindi inviare il comando di ripristino (rendere efficace la configurazione),e inviare il comando di avvio.

Il protocollo di comunicazione MODBUS RTU

1.Istruzioni di installazione: codice di funzione 0 x10

(1) RImpostazioni di fabbrica

Comando di richiesta:

Definizione dei dati: 0 per ripristinare le impostazioni di fabbrica, 1 per riavviare il programma.

Dati di risposta:

Esempi:

Richiesta: 7 f 10 10 00 00 02 00 00 9 e 33 01

Risposta: 7 f 10 10 00 0 f 17 01

Dove la parte dati 00 00 significa ripristinare le impostazioni di fabbrica.

(2)Dall'indirizzo della macchina

Comando di richiesta:

Definizione dei dati: intervallo di valori da 1 a 247.

Dati di risposta:

Esempi:

Richiesta: 7F 10 20 01 00 01 02 00 01 6E 21

Risposta: 7 f 10 20 01 00 01 51 D7

La parte dei dati 00 01 indica che l'indirizzo slave è impostato su 1.

(3)Terra di misura

Comando di richiesta:

Definizione dei dati: il valore dei dati è Float data, l'unità è metri, il valore della lunghezza dei dati è 4 byte, il formato dei dati è basso 16 bit di dati nella parte anteriore, alto 16 bit di dati nella parte posteriore.

Dati di risposta:

Esempi:

Richiesta: 7 46 00 02 04 f 10 20 00 00 41 30 a 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 in cui la porzione di dati dei dati a virgola mobile è di 11 metri.

(4) Misurare l'intervallo di tempo

Comando di richiesta:

Definizione dei dati: impostare l'intervallo di tempo di raccolta dei dati del misuratore di livello dell'acqua, unità ms, e il valore minimo è di 100 ms.

Dati di risposta:

Esempi:

Richiesta: 7 2 e f 10 20 00 02 03 01 E8 A8 C0

Risposta: 7F 10 20 2E 00 01 60 1E

Tra questi, la parte di dati 03 E8 è convertita in 1000 decimali, cioè l'intervallo di acquisizione dei dati è impostato su 1000 ms.

(5)Termine di comunicazione

Comando di richiesta:

Definizione dei dati: velocità di comunicazione: 4800,9600,19200.

Dati di risposta:

Esempi:

Richiesta: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Risposta: 7F 10 20 02 00 01 A1 D7

La parte dati 28 80 significa che la velocità di comunicazione è impostata a 9600.

2.Instruzione di query: codice di funzione 0x03

(1)Dall'indirizzo della macchina

Comando di richiesta:

Dati di risposta:

Definizione dei dati: intervallo di valori da 1 a 247.

Esempi:

Richiesta: 7 f 03 01 00 20 01 D4 14

Risposta: 7f 03 02 0 01 51 8 e

La parte dei dati 00 01 significa che l'indirizzo slave è 1.

(2)Capacità di portata

Comando di richiesta:

Dati di risposta:

Definizione dei dati: il valore dei dati è Float data, l'unità è metri, il valore della lunghezza dei dati è 4 byte, il formato dei dati è basso 16 bit di dati nella parte anteriore, alto 16 bit di dati nella parte posteriore.

Esempi:

Richiesta: 7 46 f 03 20 00 00 02 24

Risposta: 7 f 03 04 00 00 41 30 54, 70

La parte dei dati 00 00 41 30 è convertita in dati in virgola mobile, ovvero 11 metri.

(3) Tasso di comunicazione Baud

Comando di richiesta:

Dati di risposta:

Esempi:

Richiesta: 7 f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

La parte dati 28 80 significa che la velocità di comunicazione è 9600.

(4) Misurare l'intervallo di tempo

Comando di richiesta:

Dati di risposta:

Definizione dei dati: impostare l'intervallo di tempo di raccolta dei dati del misuratore di livello dell'acqua, unità ms, e il valore minimo è di 100 ms.

Esempi:

Richiesta: 7F 03 20 2E 00 01 EF C3

Risposta: 7 f 03 02 90 F0 03 E8

Tra questi, la parte dei dati 03 E8 è stata convertita in 1000 decimali, indicando che l'intervallo di acquisizione dei dati era di 1000 ms.

(5) Risultati delle misurazioni delle query

Comando di richiesta:

Dati di risposta:

Definizione dei dati: il valore dei dati è di tipo Float, l'unità è metri. Il valore della lunghezza dei dati è di 4 byte, formato dei dati per i 16 bit bassi dei dati nel primo, i 16 bit alti dei dati dietro.Il significato del risultato di misura è associato al tipo di misura, e per impostazione predefinita è il livello dell'acqua.

Esempi:

Richiesta: 7 4 0 f a 48 0 0 f 00 02 e

Risposta: 7 f 04 04 04 19 3 f 9 e 25 2 c

La parte dei dati 04 19 3F 9E è convertita in dati in virgola mobile pari a 1,2345 metri.

19049 e3f, in un solo posto, con la giusta posizione alta.

(6)Versione della query

Comando di richiesta:

Dati di risposta:

Definizione dei dati: i dati sono in formato di codifica BCD, 0x20 0x23 0x05 0x12, il che significa dati 20230512.

(7)Dispositivi di ricerca degli indirizzi di trasmissione

Comando di richiesta:

Dati di risposta:

Definizione dei dati: 0x7F nei dati è l'indirizzo 485 del dispositivo.
