Place of Origin:
CHINA
Marca:
KACISE
Certificazione:
CE
Model Number:
KLM800

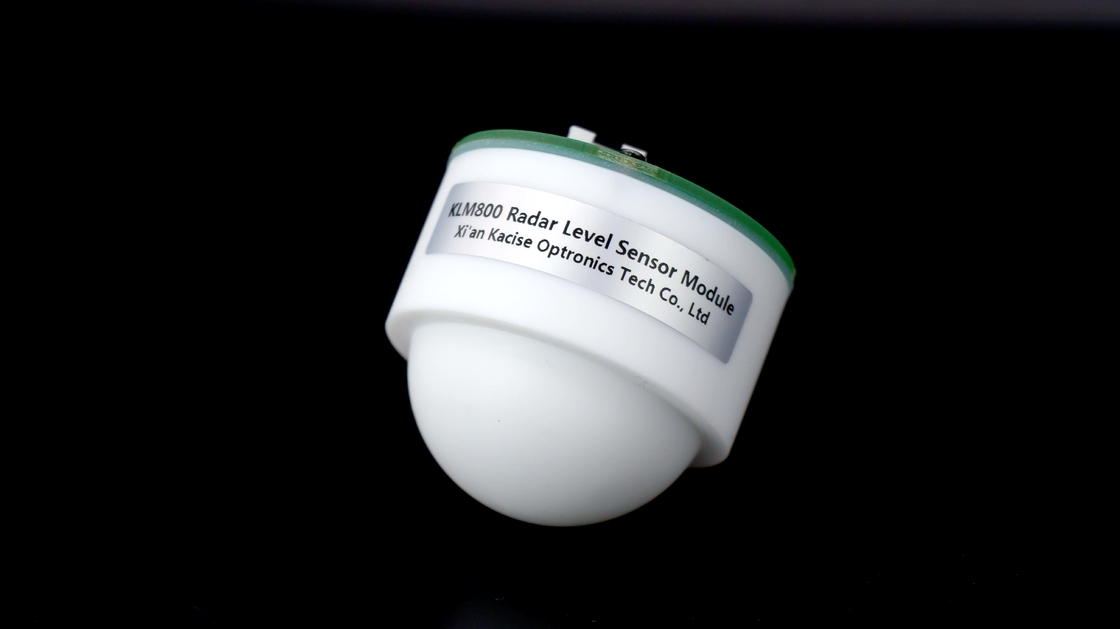

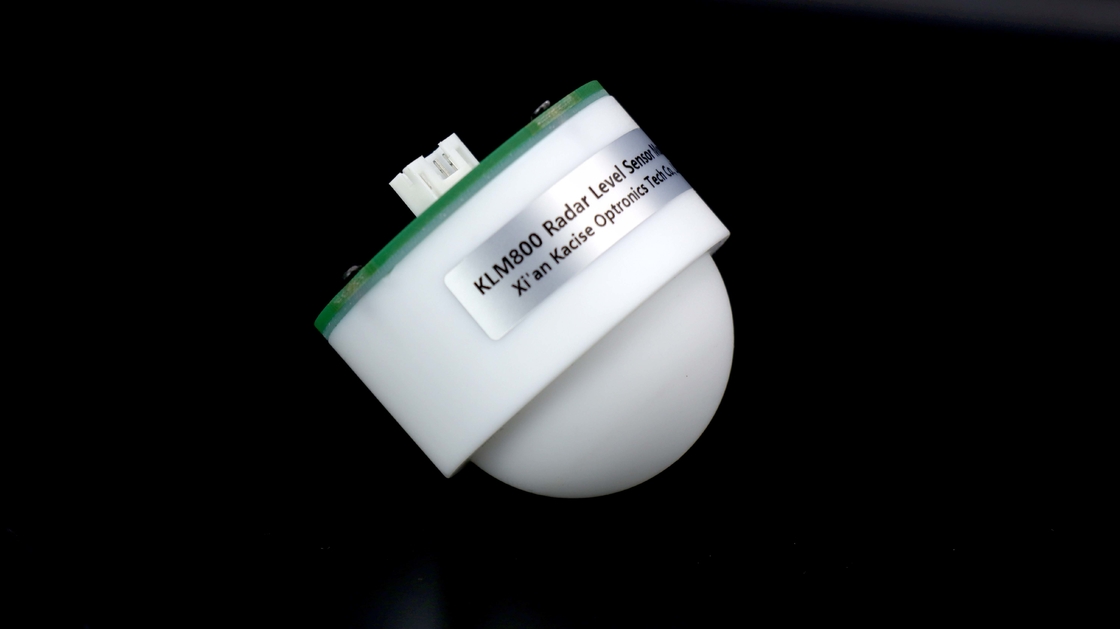

Il componente radar a onde millimetriche è composto principalmente dall'unità di radiofrequenza, dall'unità di elaborazione e dall'antenna della scheda stampata.e altri ostacoliQuesto sensore è piccolo, ma potente e può funzionare tutto il giorno.Il radar a onde millimetriche ha il vantaggio di una elevata integrazione, piccole dimensioni e interfaccia flessibile.
Il radar del misuratore di livello del prodotto è progettato sulla base del radar a onde millimetriche e misura l'altezza dell'antenna radar dal livello del liquido.È ampiamente utilizzato nella misurazione delle risorse idriche come fiumi e bacini idriciQuesto apparecchio è altamente efficiente e affidabile.
I moduli possono essere derivati dai seguenti dispositivi:
● Alta integrazione
● Piccolo volume
● Interfaccia flessibile
● Può individuare bersagli attraverso ostacoli come luce, pioggia, polvere, nebbia o gelo
● Piccoli sensori che funzionano tutto il giorno
Numero del modello | KLM800_485 |
Frequenza di misura | 80 GHz |
Mezzi di comunicazione | RS_485 |
Frequenza di acquisizione | 160 ms/configurabile |
Corrente di funzionamento | 12V 30MA |
Precisione di misurazione della distanza | ± 2 mm |
Protocollo di comunicazione | modbus |
Larghezza del raggio dell'antenna | ± 2,75° |
Tensione di alimentazione | 9-24V |
Intervallo di misura | 3m; 10m; 20m; 40m |
Dimensioni dei moduli |
diametro di 47 mm diametro 64 mm |
Umidità di lavoro | 0~95% |
Temperatura di funzionamento | -20~70°C |
Dimensioni:
● Rifiuti, bacini idrici e altre indagini sulla conservazione dell'acqua
● Misurazione del livello del serbatoio e del livello dell'acqua
● Progetto di conservazione dell'acqua
● Piano di trattamento delle acque reflue
● Impianto chimico petrolifero

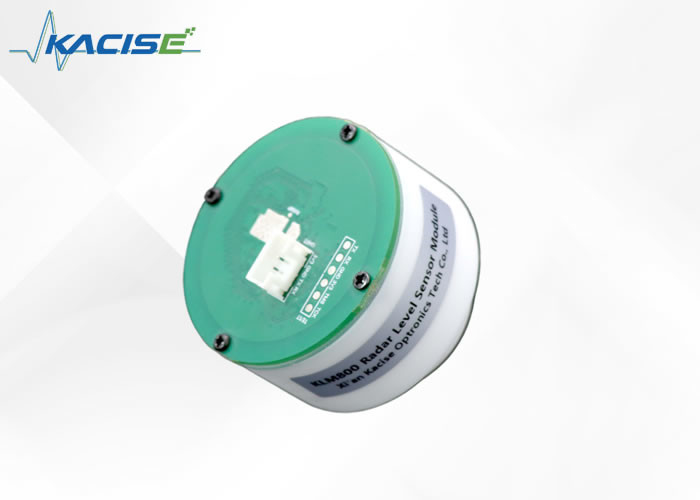

L'interfaccia del modulo è illustrata nella seguente figura:
Interfaccia | Nome | Funzione |
1 | Scarica la bocca. | Per l'aggiornamento del firmware STLINK e il debug della simulazione |
2 | Porta di alimentazione | 3.3 V di alimentazione, GND |
3 | Porta seriale | Utilizzato per l'emissione del comando di tempistica |
Al momento dell'installazione del modulo, cercare di tenerlo fisso per evitare che il modulo si agiti e mantenere l'ambiente circostante il più aperto possibile.
1La distanza tra il modulo e la superficie dell'acqua è superiore a 30 cm per garantire che la superficie anteriore del modulo (superficie dell'antenna) sia parallela al livello del liquido di misura;
2. la distanza tra il modulo e il bordo del serbatoio, il bordo della piscina, il bordo della diga fluviale e il bordo della piscina è superiore a 1 metro;
3. scegliere quanto meno volatile è la posizione del modulo di installazione (cercare di non installare nella porta di iniezione e nella presa di uscita, maggiore è l'ondulazione, maggiore è la precisione di misura,il peggio).
4. Diagramma di installazione
Garantire entro il campo di applicazione del raggio senza distrazioni, come le rive del fiume.
Punti da notare
Installazione del modulo per mantenere costante il più possibile, evitare il modulo jitter, ambiente circostante per aprire il più possibile.
1La distanza tra il modulo e la superficie dell'acqua è superiore a 30 cm per garantire che la superficie anteriore del modulo (superficie dell'antenna) sia parallela al livello del liquido di misura
2. la distanza tra il modulo e il bordo del serbatoio, il bordo della piscina, il bordo della diga fluviale e il bordo della piscina è superiore a 0,5 metri;
3. scegliere la posizione del modulo di installazione meno volatile (cercare di non installare nella porta di iniezione e nella presa di uscita, maggiore è l'ondulazione, maggiore è la precisione di misura,il peggio))
Testa del telaio (1B) | 0XFF |
Misurazione del licenziamento (4B) | Misurazione dell'altezza (tipo a virgola mobile, in centimetri) |
Controllo e (1 b) | Il risultato della misurazione è arrotondato, e il byte alto e basso sono sommati e il byte basso è preso come somma di controllo |
Ad esempio, i dati inviati sono FF 2A 4B 90 42 47, dove FF è l'intestazione del fotogramma, i 4 byte medi "2A 4B 90 42" sono le informazioni sulla distanza,e la dimensione finale imposta le informazioni vere a 42 90 4B 2A (tipo di virgola galleggiante esadimale), che viene convertito in 72,1468 cm decimali.
47 è una somma di controllo, il suo calcolo è il seguente:
Primo a convertire la distanza di virgola mobile da 72.1468 uint32_t intero (4 byte) a 72, in basso livello in due byte 0 (HEX 0), basso di 72 (HEX 48) come somma di controllo come basso frame head,alto + intero + intero per prendere basso 8 bit, (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0.
Aggiungere: SScom test mode
Può essere testato utilizzando una porta seriale per aiutare (manuale SScom):
1. Utilizzare il modulo di porta seriale USB collegato all'interfaccia USB del computer, aprire il software di debug serial SSCOM, scelta
il porto corretto;
2.Inviare l'AT + TLVS = 1 n, per convertire la stringa di output, in base al comando di invio
"AT + START n";
3.La stringa di uscita
Nota: il tasso di segnalazione predefinito è 960. Se si apre una stringa senza il lato destro di SSCOM, fare clic sull'estensione a destra di "Salva parametri" per visualizzarla.
Specifica comune delle istruzioni | |
AT+STARTn | Inizia il comando |
AT+RESETn | Ripristinare comando |
AT+BAUD=9600n | Comando della velocità di Baud |
AT+TIME = 160n | Ciclo del fotogramma (cioè, cambiare l'intervallo di uscita) |
AT+READn | Verificare che la configurazione comune sia corretta |
AT+TLVS=1n | Cambiare l' output (in predefinito è 0 in esadecimale) |
Nota:
nello stato di funzionamento dell'MCU, per configurare, prima inviare il comando di ripristino (interrompere il lavoro), personalizzare il comando di ingresso, quindi inviare il comando di ripristino (rendere efficace la configurazione),e inviare il comando di avvio.
Comando di richiesta:
Indirizzo del dispositivo | Codice di funzione | Indirizzo di partenza | Numero di registri | Lunghezza dei dati | Dati | CRC |
0x7F | 0x10 | 0x10 00 | 0x00 01 | 0x02 | 0x00 00 | 0x9E 33 |
Definizione dei dati: 0 per ripristinare le impostazioni di fabbrica, 1 per riavviare il programma.
Dati di risposta:
Indirizzo del dispositivo | Codice di funzione | Indirizzo di partenza | Numero di registri | CRC |
0x7F | 0x10 | 0x10 00 | 0x00 01 | 0x0F 17 |
Esempi:
Richiesta: 7 f 10 10 00 00 02 00 00 9 e 33 01
Risposta: 7 f 10 10 00 0 f 17 01
Dove la parte dati 00 00 significa ripristinare le impostazioni di fabbrica.
Comando di richiesta:
Indirizzo del dispositivo | Codice di funzione | Indirizzo di partenza | Numero di registri | Lunghezza dei dati | Dati | CRC |
0x7F | 0x10 | 0x20 01 | 0x00 01 | 0x02 | 0x00 01 | 0x6E 21 |
Definizione dei dati: intervallo di valori da 1 a 247.
Dati di risposta:
Indirizzo del dispositivo | Codice di funzione | Indirizzo di partenza | Numero di registri | CRC |
0x7F | 0x10 | 0x20 01 | 0x00 01 | 0x51 D7 |
Esempi:
Richiesta: 7F 10 20 01 00 01 02 00 01 6E 21
Risposta: 7 f 10 20 01 00 01 51 D7
La parte dei dati 00 01 indica che l'indirizzo slave è impostato su 1.
Comando di richiesta:
Indirizzo del dispositivo | Codice di funzione | Indirizzo di partenza | Numero di registri | Lunghezza dei dati | Dati | CRC |
0x7F | 0x10 | 0x20 46 | 0x00 02 | 0x04 | 0x00 00 41 30 | 0x40 19 |
Definizione dei dati: il valore dei dati è Float data, l'unità è metri, il valore della lunghezza dei dati è 4 byte, il formato dei dati è basso 16 bit di dati nella parte anteriore, alto 16 bit di dati nella parte posteriore.
Dati di risposta:
Indirizzo del dispositivo | Codice di funzione | Indirizzo di partenza | Numero di registri | CRC |
0x7F | 0x10 | 0x20 46 | 0x00 02 | 0xA1 C3 |
Esempi:
Richiesta: 7 46 00 02 04 f 10 20 00 00 41 30 a 40 19
Re: 7F 10 20 46 00 02 A1 C3
00 00 41 30 in cui la porzione di dati dei dati a virgola mobile è di 11 metri.
Comando di richiesta:
Indirizzo del dispositivo | Codice di funzione | Indirizzo di partenza | Numero di registri | Lunghezza dei dati | Dati | CRC |
0x7F | 0x10 | 0x20 2E | 0x00 01 | 0x02 | 0x03 E8 | 0xA8 C0 |
Definizione dei dati: impostare l'intervallo di tempo di raccolta dei dati del misuratore di livello dell'acqua, unità ms, e il valore minimo è di 100 ms.
Dati di risposta:
Indirizzo del dispositivo | Codice di funzione | Indirizzo di partenza | Numero di registri | CRC |
0x7F | 0x10 | 0x20 2E | 0x00 01 | 0x60 1E |
Esempi:
Richiesta: 7 2 e f 10 20 00 02 03 01 E8 A8 C0
Risposta: 7F 10 20 2E 00 01 60 1E
Tra questi, la parte di dati 03 E8 è convertita in 1000 decimali, cioè l'intervallo di acquisizione dei dati è impostato su 1000 ms.
Comando di richiesta:
Indirizzo del dispositivo | Codice di funzione | Indirizzo di partenza | Numero di registri | Lunghezza dei dati | Dati | CRC |
0x7F | 0x10 | 0x20 02 | 0x00 01 | 0x02 | 0x25 80 | 0xB4 E2 |
Definizione dei dati: velocità dei segnali di comunicazione: 4800,9600,19200.
Dati di risposta:
Indirizzo del dispositivo | Codice di funzione | Indirizzo di partenza | Numero di registri | CRC |
0x7F | 0x10 | 0x20 02 | 0x00 01 | 0xA1 D7 |
Esempi:
Richiesta: 7 f 10 20 00 02 01, 02, 25 80 B4 E2
Risposta: 7F 10 20 02 00 01 A1 D7
La parte dati 28 80 significa che la velocità di comunicazione è impostata a 9600.
Comando di richiesta:
Indirizzo del dispositivo | Codice di funzione | Indirizzo di partenza | Numero di registri | CRC |
0x7F | 0x03 | 0x20 01 | 0x00 01 | 0xD4 14 |
Dati di risposta:
Indirizzo del dispositivo | Codice di funzione | Lunghezza dei dati | Dati | CRC |
0x7F | 0x03 | 0x02 | 0x00 01 | 0x51 8E |
Definizione dei dati: intervallo di valori da 1 a 247.
Esempi:
Richiesta: 7 f 03 01 00 20 01 D4 14
Risposta: 7f 03 02 0 01 51 8 e
La parte dei dati 00 01 significa che l'indirizzo slave è 1.
Comando di richiesta:
Indirizzo del dispositivo | Codice di funzione | Indirizzo di partenza | Numero di registri | CRC |
0x7F | 0x03 | 0x20 46 | 0x00 02 | 0x24 00 |
Dati di risposta:
Indirizzo del dispositivo | Codice di funzione | Lunghezza dei dati | Dati | CRC |
0x7F | 0x03 | 0x04 | 0x00 00 41 30 | 0x54 70 |
Definizione dei dati: il valore dei dati è Float data, l'unità è metri, il valore della lunghezza dei dati è 4 byte, il formato dei dati è basso 16 bit di dati nella parte anteriore, alto 16 bit di dati nella parte posteriore.
Esempi:
Richiesta: 7 46 f 03 20 00 00 02 24
Risposta: 7 f 03 04 00 00 41 30 54, 70
La parte dei dati 00 00 41 30 è convertita in dati in virgola mobile, ovvero 11 metri.
Comando di richiesta:
Indirizzo del dispositivo | Codice di funzione | Indirizzo di partenza | Numero di registri | CRC |
0x7F | 0x03 | 0x20 02 | 0x00 01 | 0x24 14 |
Dati di risposta:
Indirizzo del dispositivo | Codice di funzione | Lunghezza dei dati | Dati | CRC |
0x7F | 0x03 | 0x02 | 0x28 80 | 0x8D 7E |
Esempi:
Richiesta: 7 f 20 00 02 03 01 24 14
Re: 7F 03 02 25 80 8B 7E
La parte dati 28 80 significa che la velocità di comunicazione è 9600.
Comando di richiesta:
Indirizzo del dispositivo | Codice di funzione | Indirizzo di partenza | Numero di registri | CRC |
0x7F | 0x03 | 0x20 2E | 0x00 01 | 0xE5 D0 |
Dati di risposta:
Indirizzo del dispositivo | Codice di funzione | Lunghezza dei dati | Dati | CRC |
0x7F | 0x03 | 0x02 | 0x03 E8 | 0x90 F0 |
Definizione dei dati: impostare l'intervallo di tempo di raccolta dei dati del misuratore di livello dell'acqua, unità ms, e il valore minimo è di 100 ms.
Esempi:
Richiesta: 7F 03 20 2E 00 01 EF C3
Risposta: 7 f 03 02 90 F0 03 E8
Tra questi, la parte dei dati 03 E8 è stata convertita in 1000 decimali, indicando che l'intervallo di acquisizione dei dati era di 1000 ms.
Comando di richiesta:
Indirizzo del dispositivo | Codice di funzione | Indirizzo di partenza | Numero di registri | CRC |
0x7F | 0x04 | 0x0A 0F | 0x00 02 | 0x48 0E |
Dati di risposta:
Indirizzo del dispositivo | Codice di funzione | Lunghezza dei dati | Dati | CRC |
0x7F | 0x04 | 0x04 | 0x04 19 3F 9E | 0x25 2C |
Definizione dei dati: il valore dei dati è di tipo Float, l'unità è metri. Il valore della lunghezza dei dati è di 4 byte, formato dei dati per i 16 bit bassi dei dati nel primo, i 16 bit alti dei dati dietro.Il significato del risultato di misura è associato al tipo di misura, e per impostazione predefinita è il livello dell'acqua.
Esempi:
Richiesta: 7 4 0 f a 48 0 0 f 00 02 e
Risposta: 7 f 04 04 04 19 3 f 9 e 25 2 c
La parte dei dati 04 19 3F 9E è convertita in dati in virgola mobile pari a 1,2345 metri.
19049 e3f, in un solo posto, con la giusta posizione alta.
Comando di richiesta:
Indirizzo del dispositivo | Codice di funzione | Indirizzo di partenza | Numero di registri | CRC |
0x7F | 0x03 | 0x20 04 | 0x00 02 | 0x48 14 |
Dati di risposta:
Indirizzo del dispositivo | Codice di funzione | Lunghezza dei dati | Dati | CRC |
0x7F | 0x03 | 0x04 | 0x20 23 05 12 | 0x1D 63 |
Definizione dei dati: i dati sono in formato di codifica BCD, 0x20 0x23 0x05 0x12, il che significa dati 20230512.
Comando di richiesta:
Indirizzo del dispositivo | Codice di funzione | Indirizzo di partenza | Numero di registri | CRC |
0xFF | 0x03 | 0x20 01 | 0x00 01 | 0xCB D4 |
Dati di risposta:
Indirizzo del dispositivo | Codice di funzione | Lunghezza dei dati | Dati | CRC |
0x7F | 0x03 | 0x02 | 0x00 7F | 0xD1 AE |
Definizione dei dati: 0x7F nei dati è l'indirizzo 485 del dispositivo.
