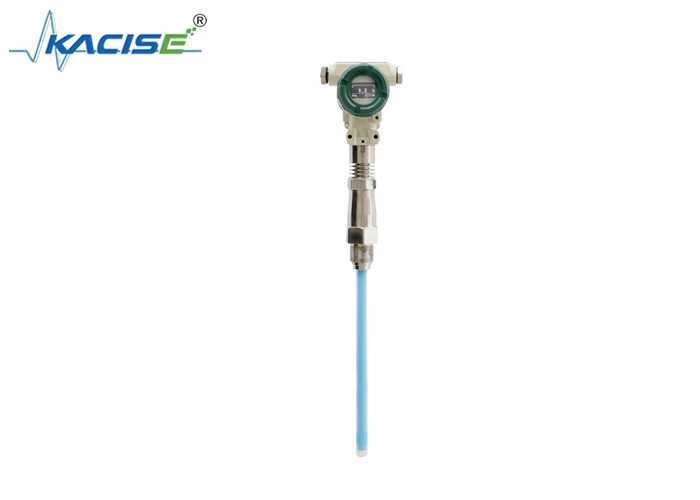

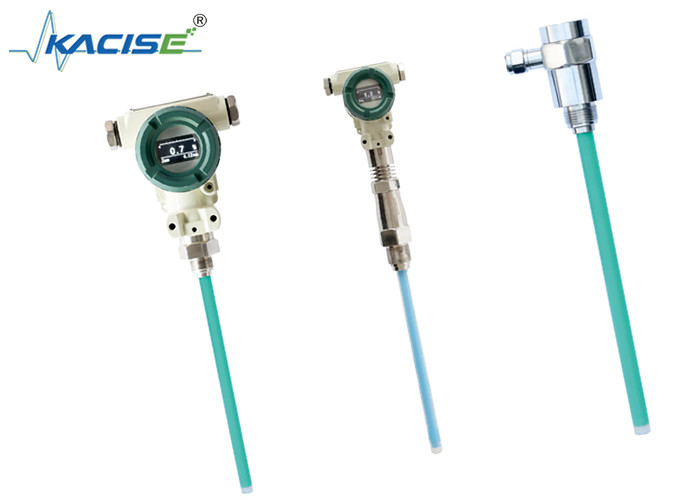

KCF6052-1-900mm Sonde di commutazione di livello capacitivo preciso -55°C+125 °C 0,01~30 M

Descrizione del prodotto:

Il sensore di livello di liquido capacitivo KCF6052 è progettato per gestire sostanze difficili come acque reflue, liquidi ad alta viscosità, aerosol e materiali soggetti a cristallizzazione o adesione.È dotato di un robusto, progettazione resistente agli urti senza parti mobili o elastiche, che garantisce un'elevata affidabilità e precisione, offrendo al contempo un'eccellente performance dei costi.Questo sensore può sostituire vari sensori di livello per la misurazione di diversi media.

Il cuore del KCF6052 è un avanzato circuito di rilevamento della capacità a radiofrequenza. Questo circuito converte i segnali dal processore interno in segnali elettrici standard con alta precisione,Il sensore utilizza la tecnologia di scansione tomografica per rilevare automaticamente la costante dielettrica e le variazioni di temperatura del mezzo.Il suo anti-appeso superiore, anticondensazione e antibolla consentono di adattarsi a diversi requisiti di misura senza la necessità di una nuova taratura, anche in ambienti complessi.

Caratteristica:

• Adattamento automatico, taratura automatica, uscita stabile a lungo termine del valore di altezza reale.
• La sua capacità anti-appeso, anti-condensazione, anti-bolla e altre anti-inquinamento è molto forte.
• Struttura semplice, nessuna parte mobile, alta affidabilità, meno manutenzione.
• Sono disponibili una varietà di uscite di segnale per un facile accesso a diversi sistemi.
• Non è influenzato dalla temperatura, dalla gravità specifica, dalla pressione e da altri fattori del liquido misurato.
• La massima resistenza alla temperatura è ≤ 250°C, la massima resistenza alla pressione è ≤ 4MPa e la durata di vita è lunga.
• Buone prestazioni di tenuta, grado di protezione IP68 (escluso 6052).
• Perfette misure di protezione contro la sovra-corrente, la sovra-tensione e la polarità di potenza.
• Ciclo di misurazione: 0,5 secondi
• Stabilità a lungo termine: ≤ 0,1% FS/anno
• Drifto di temperatura: ≤ 0,02%FS/°C (nel range -40°C+80°C)
• Accuratezza di misura:

Quando l'intervallo di misura è inferiore a 300 mm, l'errore assoluto è inferiore a ±3 mm (compresi i 3 mm);

Quando l'intervallo di misura è compreso tra 300 e 700 mm, il livello di precisione è 1.0;

Quando l'intervallo di misura è compreso tra 700 e 2000 mm, il livello di precisione è pari a 0.5;

Parametri tecnici:

●Termine di rilevamento: 0,01 ~ 30 m

● Precisione: livello 0.2Livello 0.5

●Trasferenza di pressione: -0,1MPa~32MPa

●Temperatura della sonda: -50~250 °C

●Temperatura ambiente: -20°C -60°C

●Temperatura di conservazione: -55°C+125°C

●Segnale di uscita: 4 ‰ 20mA,4 ~ 20mA con comunicazione HART/485/CAN bus

●Tensione di alimentazione: 12 ̊28VDC (deve essere alimentata dalla barriera di sicurezza)

●Fissazione: fissaggio a vite M20×1.5M27×2,

Montaggio della flangia DN25,DN40,DN50.Specifiche speciali possono essere personalizzate

●Materiale bagnato: acciaio inossidabile 316, 1Gr18Ni19Tior o PTFE

●Stabilità a lungo termine: ≤0,2%FS/anno,

●Drivazione di temperatura:≤0,02%FS/°C (intervallo 0°70°C)

●Livelli di esplosione: intrinsecamente sicuri ExiraIIC T6, ignifughi Ext II C T5

●Protezione:IP67

●Parametri intrinsecamente sicuri:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Installazione

Prima dell'installazione, è necessario verificare il modello del prodotto, i parametri tecnici, la porta di installazione,e dell'ambiente di applicazione in dettaglio per garantire che il sensore in loco corrisponda all'ambiente di installazioneSe si riscontrano problemi, contattare il personale di vendita al più presto per confermare le successive questioni di installazione o di restituzione e cambio, in modo da evitare danni causati da un uso improprio.Misurazione errata o danneggiamento del prodotto.

Attenzione: è vietato installare dal vivo, smontare, scontrarsi, far cadere o colpire forte

Il sensore di livello del liquido ha una varietà di metodi di installazione e di fissaggio per adattarsi alle diverse condizioni del sito.

1. il sensore è installato su un contenitore di metallo sigillato, che può essere collegato con una flange o un filo.può essere installato in tipo plug-in, come illustrato nella figura seguente: impianto di tipo plug-in

2Il sensore è installato sul contenitore in cui si verifica agitazione, impatto del liquido, oscillazione violenta, ecc. nel mezzo di misura.Il sensore può essere installato con un tubo collegato al di fuori del contenitore attraverso una flange o connessione a filo, come illustrato nella figura seguente: impianto esterno

3Il mezzo di misura presenta agitazione, impatto liquido, oscillazione violenta, ecc., e il contenitore non ha le condizioni per l'installazione esterna di tubi di collegamento.Quando deve essere utilizzato l'impianto plug-in, il sensore deve essere dotato di un tubo protettivo, la portata di misura è superiore a 1000 mm e il contenitore deve essere riservato.O installare un supporto fisso per garantire che il sensore è danneggiato a causa di violento impatto del liquido.

4Il sensore può essere collegato con flange o filo quando il contenitore non metallico o la superficie di installazione è isolato dal bordo interno del contenitore.L'opzione sensore deve utilizzare un elettrodo ausiliario o una struttura protettivaSe la struttura richiesta non è adottata, il normale funzionamento del sensore non può essere garantito.è necessario installare l'elettrodo ausiliario da soli (utilizzare un'estremità del filo metallico per collegare il sensore, e aggiungere un contrappeso al fondo del contenitore all'altra estremità, e riservare una certa lunghezza per il filo per evitare di danneggiare il filo), come mostrato nella figura seguente:Su un contenitore non metallico., filettati o montati su flange

5. Il sensore può essere collegato al supporto di montaggio con una flange o un filo sul contenitore aperto.Se la struttura richiesta non è adottata, la normale potenza di funzionamento del sensore non può essere garantita e un dispositivo ausiliario deve essere installato da solo.aggiungere un oggetto di contrappeso al fondo del contenitore ad una estremità, per evitare danni al filo, riservare una certa lunghezza al filo), come illustrato nella figura seguente: sul contenitore aperto,installare il supporto (la posizione di installazione è a distanza dalla, altrimenti la misurazione sarà imprecisa.

Applicazioni:

Equipaggiati con vari segnali di uscita quali 4 ~ 20mA, 4 ~ 20mA con comunicazione HART/485/CAN Bus Communication,il Kacise Fluid Level Meter è altamente versatile e può essere integrato in diversi sistemi.

La portata di questo misuratore del livello del fluido è di 0,01 ~ 30 M, che lo rende adatto per misurare il livello del fluido in diverse dimensioni di serbatoio.La tensione dell'alimentazione di 12 28VDC lo rende ideale per essere alimentato dalla barriera di sicurezza, garantendo sicurezza e affidabilità.

Con un intervallo di temperatura della sonda di -50 ~ 250 °C, questo misuratore di livello di fluido può funzionare anche a temperature estreme.fornire durata e garantire che possa resistere a ambienti difficili.

I sensori di livello di carburante utilizzati nelle soluzioni di tracciamento GPS stanno diventando sempre più popolari nel settore.Il Kacise Fluid Level Meter è anche un interruttore di livello capacitivo e può anche essere utilizzato come sensore di livello di fluido capacitivo.

Il Kacise Fluid Level Meter è perfetto per industrie come petrolio e gas, chimica, trattamento dell'acqua e molte altre.può essere utilizzato in una vasta gamma di applicazioni, tra cui, a titolo esemplificativo:

• Monitoraggio del livello di liquido nei serbatoi di stoccaggio
• Controllo del livello di liquido nei serbatoi di miscelazione
• Gestione del livello del fluido nei reattori chimici
• Regolamento del tenore di liquidi negli impianti di depurazione delle acque
• Misurazione del livello di fluido nell'esplorazione e produzione di petrolio e gas

Il Kacise Fluid Level Meter viene confezionato in un cartone, garantendo che arrivi al luogo del cliente in tutta sicurezza.
