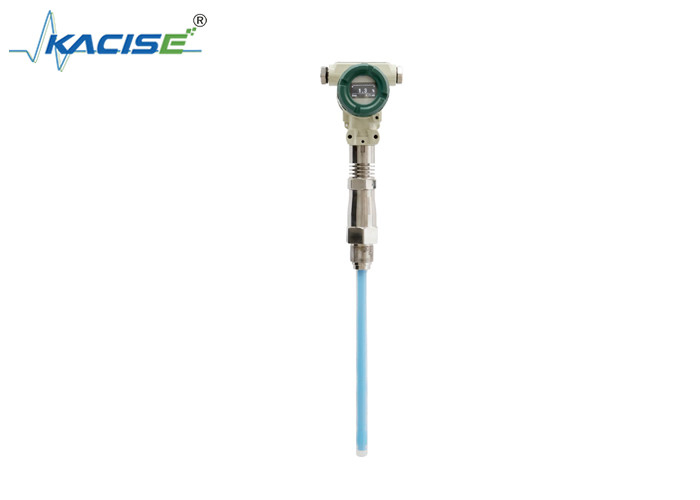

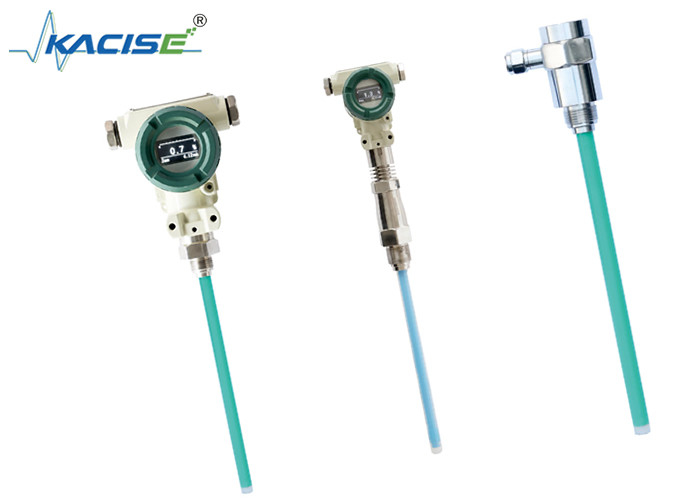

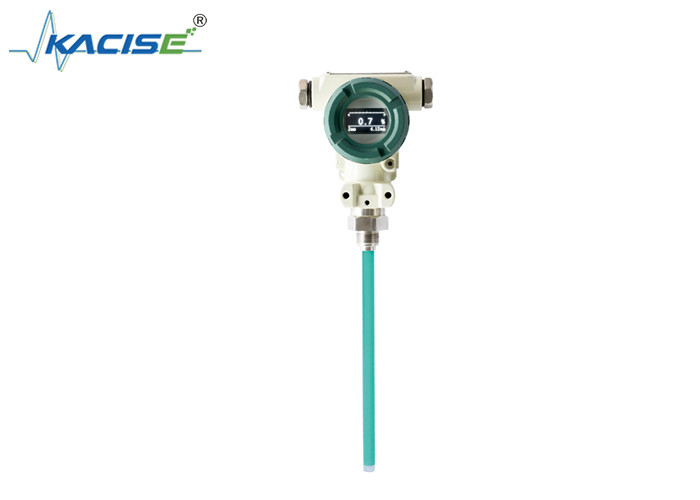

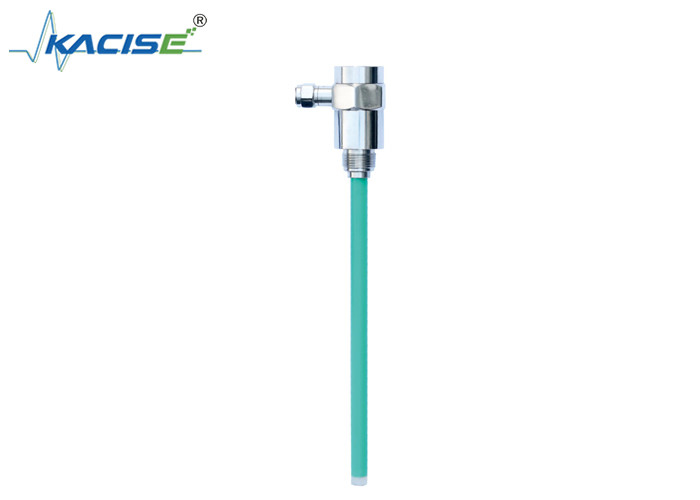

Descrizione del prodotto:
Il sensore capacitivo di livello del liquido KCF6052 è una soluzione ideale per scenari di misurazione difficili come quelli che coinvolgono acque reflue, liquidi ad alta viscosità, materiali facilmente cristallizzabili,e altri media variabiliÈ inoltre altamente resistente all'influenza della schiuma e degli aerosol e ha la capacità di misurare i media con problemi di adesione.
Questo sensore è un'opzione affidabile per ambienti così estremi perché non contiene parti mobili o elastiche, è altamente resistente agli urti e facile da installare.Ha un'elevata precisione e un buon rapporto costi-prestazioni, il che lo rende un'ottima alternativa ad altri sensori di livello come quelli ad ammissione a radiofrequenza, radar, ultrasuoni e sensori magnetostrictivi.
Il componente principale del sensore è costituito da un circuito avanzato di rilevamento della capacità radio-frequenza che si converte in un segnale elettrico standard.È dotato di una precisa compensazione della temperatura e di una correzione lineare da parte di un processore interno per una maggiore precisioneQuesto prodotto utilizza anche la tecnologia di scansione tomografica per rilevare automaticamente la costante dielettrica e le variazioni di temperatura del mezzo,che gli consente di calibrarsi e adattarsi al mezzo di misurazione senza la necessità di una nuova calibrazioneIl sensore ha anche capacità eccellenti come anti-impiccagione, anti-condensazione, anti-bolla e altre super adattabilità per superare qualsiasi problema che possa incontrare.
Infine, il prodotto ha un livello di protezione IP68, che gli consente di essere utilizzato per misurazioni stabili e a lungo termine in ambienti difficili.
Caratteristica:
- Adattamento automatico, taratura automatica, uscita stabile a lungo termine del valore di altezza reale.
- La sua capacità anti-impiccagione, anti-condensazione, anti-bolle e altre anti-inquinamento è molto forte.
- Struttura semplice, nessuna parte mobile, alta affidabilità, meno manutenzione.
- Sono disponibili una varietà di uscite di segnale per un facile accesso a diversi sistemi.
- Non è influenzato dalla temperatura, dalla gravità specifica, dalla pressione e da altri fattori del liquido misurato.
- La massima resistenza alla temperatura è ≤ 250°C, la massima resistenza alla pressione è ≤ 4MPa e la durata di vita è lunga.
- Buone prestazioni di tenuta, grado di protezione IP68 (escluso 6052).
- Perfette misure di protezione contro la sovra-corrente, la sovra-tensione e la polarità di potenza.
- Ciclo di misurazione: 0,5 secondi
- Stabilità a lungo termine: ≤ 0,1% FS/anno
- Drifto di temperatura: ≤ 0,02%FS/°C (nel range -40°C+80°C)
- Accuratezza di misura:
Quando l'intervallo di misura è inferiore a 300 mm, l'errore assoluto è inferiore a ±3 mm (compresi i 3 mm);
Quando l'intervallo di misura è compreso tra 300 e 700 mm, il livello di precisione è 1.0;
Quando l'intervallo di misura è compreso tra 700 e 2000 mm, il livello di precisione è pari a 0.5;
Parametri tecnici:
●Termine di rilevamento: 0,01 ~ 30 m
● Precisione: livello 0.2Livello 0.5
●Trasferenza di pressione: -0,1MPa~32MPa
●Temperatura della sonda: -50~250 °C
●Temperatura ambiente: -20°C -60°C
●Temperatura di conservazione: -55°C+125°C
●Segnale di uscita: 4 ‰ 20mA,4 ~ 20mA con comunicazione HART/485/CAN bus
●Tensione di alimentazione: 12 ̊28VDC (deve essere alimentata dalla barriera di sicurezza)
●Fissazione: fissaggio a vite M20×1.5M27×2,
Montaggio della flangia DN25,DN40,DN50.Specifiche speciali possono essere personalizzate
●Materiale bagnato: acciaio inossidabile 316, 1Gr18Ni19Tior o PTFE
●Stabilità a lungo termine: ≤0,2%FS/anno,
●Drivazione di temperatura:≤0,02%FS/°C (intervallo 0°70°C)
●Livelli di esplosione: intrinsecamente sicuri ExiraIIC T6, ignifughi Ext II C T5
●Protezione:IP67
●Parametri intrinsecamente sicuri:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH
Installazione
Prima dell'installazione, è necessario verificare il modello del prodotto, i parametri tecnici, la porta di installazione,e dell'ambiente di applicazione in dettaglio per garantire che il sensore in loco corrisponda all'ambiente di installazioneSe si riscontrano problemi, contattare il personale di vendita al più presto per confermare le successive questioni di installazione o di restituzione e cambio, in modo da evitare danni causati da un uso improprio.Misurazione errata o danneggiamento del prodotto.
Attenzione: è vietato installare dal vivo, smontare, scontrarsi, far cadere o colpire forte
Il sensore di livello del liquido ha una varietà di metodi di installazione e di fissaggio per adattarsi alle diverse condizioni del sito.
1. il sensore è installato su un contenitore di metallo sigillato, che può essere collegato con una flange o un filo.può essere installato in tipo plug-in, come illustrato nella figura seguente: impianto di tipo plug-in
2Il sensore è installato sul contenitore in cui si verifica agitazione, impatto del liquido, oscillazione violenta, ecc. nel mezzo di misurazione.Il sensore può essere installato con un tubo collegato al di fuori del contenitore attraverso una flange o connessione a filo, come illustrato nella figura seguente: impianto esterno
3Il mezzo di misura presenta agitazione, impatto liquido, oscillazione violenta, ecc., e il contenitore non ha le condizioni per l'installazione esterna di tubi di collegamento.Quando deve essere utilizzato l'impianto plug-in, il sensore deve essere dotato di un tubo protettivo, la portata di misura è superiore a 1000 mm e il serbatoio deve essere riservato.O installare un supporto fisso per garantire che il sensore è danneggiato a causa di violento impatto del liquido.
4Il sensore può essere collegato con una flangia o un filo quando il contenitore non metallico o la superficie di installazione è isolato dal bordo interno del contenitore.L'opzione sensore deve utilizzare un elettrodo ausiliario o una struttura protettivaSe la struttura richiesta non è adottata, il normale funzionamento del sensore non può essere garantito.è necessario installare l'elettrodo ausiliario da soli (utilizzare un'estremità del filo metallico per collegare il sensore guscio / flange, e aggiungere un contrappeso al fondo del contenitore all'altra estremità, e riservare al filo una certa lunghezza per evitare di danneggiarlo), come mostrato nella figura seguente:Su un contenitore non metallico., aventi filo o montato su una flange
5. Il sensore può essere collegato al supporto di montaggio con una flange o un filo sul contenitore aperto.Se la struttura richiesta non è adottata, la normale potenza di funzionamento del sensore non può essere garantita e un dispositivo ausiliario deve essere installato da solo.aggiungere un oggetto di contrappeso al fondo del contenitore ad una estremità, per evitare danni al filo, riservare una certa lunghezza al filo, come illustrato nella figura seguente: sul contenitore aperto,installare il supporto (la posizione di installazione è a distanza dalla, altrimenti la misurazione sarà imprecisa.
Applicazioni:
Questo sensore di livello capacitivo è noto per avere una deriva di temperatura di ≤ 0,02% FS/°C (intervallo di 0°70°C), rendendolo altamente preciso nel monitoraggio dei livelli di liquido.I materiali bagnati sono fatti di acciaio inossidabile 316,1Gr18Ni19Tior O PTFE, che ne garantisce la durata e la longevità in vari ambienti.
Il Kacise Fluid Level Meter ha un range di 0,01 ~ 30 M, che lo rende adatto per l'uso in serbatoi e contenitori di diverse dimensioni.con una tensione di potenza non superiore a 50 WLa temperatura della sonda di questo sensore di livello capacitivo può variare da -50 a 250 °C, offrendo una vasta gamma di applicazioni.
Lo strumento di rilevamento del livello di liquido capacitivo Kacise è ideale per l'uso in settori come il petrolio e il gas, la chimica, gli alimenti e le bevande e il trattamento dell'acqua.Può anche essere utilizzato in applicazioni come serbatoi di stoccaggioLa precisione e l'affidabilità del Kacise Fluid Level Meter lo rendono uno strumento essenziale per il monitoraggio dei livelli di fluidi in qualsiasi settore.
Supporto e servizi:
Imballaggio e trasporto:
Imballaggio del prodotto:
- 1 x misuratore del livello del fluido
- 1 x Manuale utente
- 1 x certificato di taratura
- 1 x custodia protettiva
Spedizione:
- Metodo di spedizione: standard
- Tempo di spedizione: 5-7 giorni lavorativi
- Costo di spedizione: gratuito
