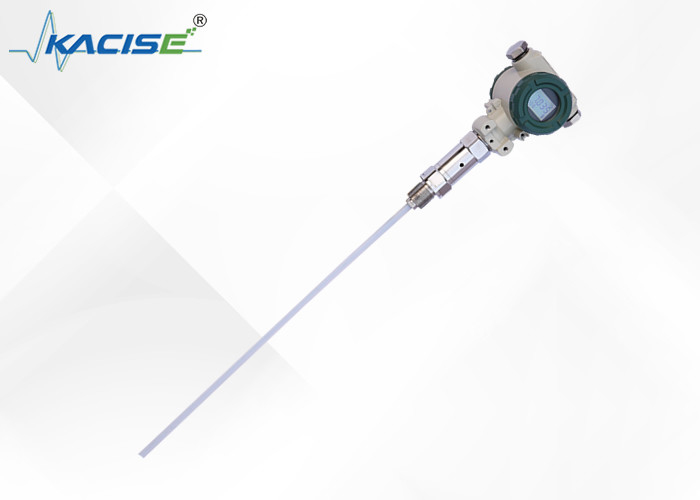

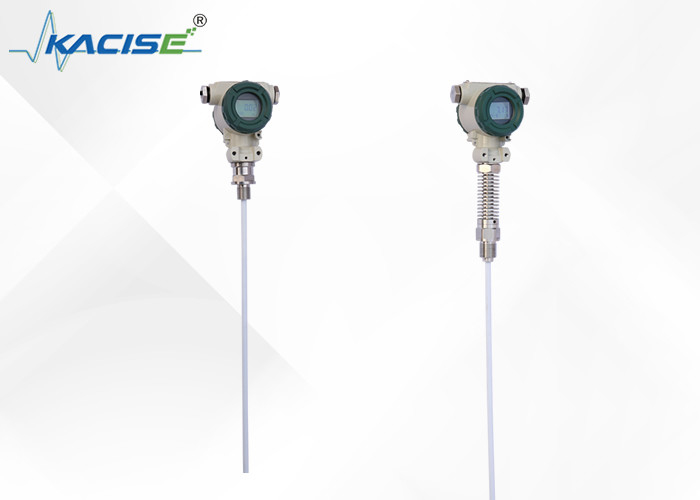

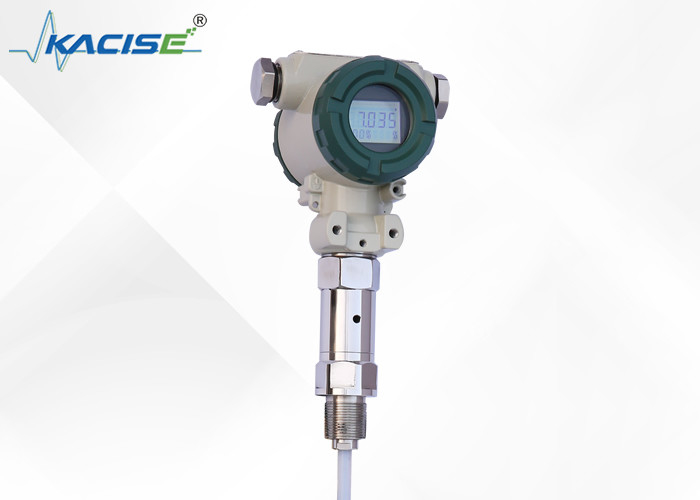

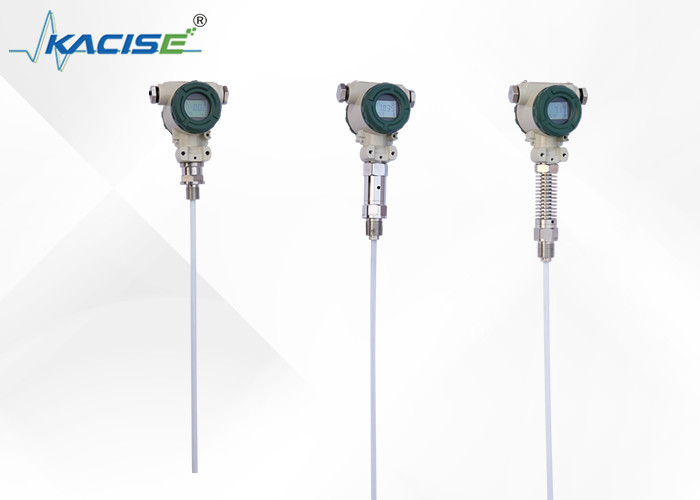

KCF6021-1-230mm 32MPa IP67 Sensore di livello di carburante capacitivo impermeabile con temperatura della sonda -50~250°C

Descrizione del prodotto:

Il trasmettitore di livello capacitivo della serie KCF600 è una soluzione ideale per il rilevamento continuo di vari liquidi in condizioni difficili, come alte temperature e pressione, alta corrosione,tendenza a cristallizzarsi, e facile da collegare. È particolarmente adatto per misurare soluzioni di acqua, acidi e alcali, nonché i livelli di acqua nelle caldaie.offrendo un'elevata affidabilitàInoltre, può sostituire il galleggiante tradizionale, l'ingresso, ile trasmettitori di livello basati sulla pressione differenziale in varie situazioni.

I componenti chiave del trasmettitore utilizzano sensori capacitivi RF avanzati che sono compensati con precisione per la temperatura e correlati per la linearità.Questi componenti vengono poi trasformati in un segnale elettrico standardIl sistema è configurabile con protocolli di comunicazione come HART, CANBUS e 485.che consente la taratura automatica di "zero" e "range" con solo due manovre, offrendo adattabilità a varie situazioni complesse.

Caratteristiche:

Parametri tecnici:

●Materiale bagnato: acciaio inossidabile 316, 1Gr18Ni19Tior o PTFE

●Stabilità a lungo termine: ≤0,2%FS/anno,

●Drivazione di temperatura:≤0,02%FS/°C (intervallo 0°70°C)

●Livelli di esplosione: intrinsecamente sicuri ExiraIIC T6, ignifughi Ext II C T5

●Protezione:IP67

●Parametri intrinsecamente sicuri:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

ElectrsuC Interface a)nd sIgncome defindion

Il trasmettitore è uno strumento standard di secondo livello o a tre fili. I terminali di alimentazione (segnale) si trovano sul lato del cablaggio dello strumento all'interno dell'alloggiamento.la linea di segnalazione deve essere un cavo blindato o una coppia tortuosa , cercate di non allinearvi con l'altro tubo del cavo di alimentazione o con il canale successivo, né con le attrezzature ad alta potenza vicine.

PIcture1: Sta)nDard Io...evil triscattoItter wIring dIa)grammo

1 pin vuoto

24-20mA+

34-20mA-

4Pin vuoto

Connessione a due fili

1Suggestore di uscita

Fornitore di alimentazione 224V

Terreno comune

4Pin vuoto

Connessione a tre fili

PIcture2H.ANT1 commerciomUnicatIontriscattoItter wIrIdia)grammo

PIcture3:Io...ntrInsIcaIo...Io...e sa)fe wIrIdia)gra)m

Installazione

Il trasmettitore a livello di cavi e barre ha una varietà di modi fissi per adattarsi alle diverse condizioni del sito. Quando il sito non può fornire le strutture di processo come il M20 × 1.5 filati o flange femminili, è possibile scegliere tra tre metodi di installazione (montaggio a parete, supporto per tubi orizzontale e supporto per tubi verticale, che rendono pratico l'installazione in loco.(Con immagini)

Quando si misurano i supporti di maggiore mobilità, l'utente può scegliere il peso di fissaggio al fine di evitare che il sensore forma oscillazione violenta, che può svolgere il ruolo della stabilità del sensore.Gli oggetti pesanti devono essere messi nel fondo del contenitore quando si aggiunge peso, per non rompere il filo del sensore.

Quando le condizioni del sito sono cattive, l'utente deve utilizzare lo scudo del sensore per proteggere il sensore al fine di evitare danni da corpi estranei o di influenzare la precisione della misura.

Se i contenitori non sono in metallo, è necessario posizionare il contenitore del trasmettitore con un accesso via cavo sul fondo del contenitore quando si utilizza un trasmettitore a livello di canna KCF600;altrimenti la misurazione non è accurata.

Questo prodotto è stato calibrato in fabbrica; la regolazione del campo può essere effettuata con i seguenti metodi:

A: Intelligente circ- Sì. dEbuggdi cuihod:

Quando il livello del liquido è situato nel punto più basso, tenendo premuto il tasto "Z" e il tasto "S" per 8 secondi dopo lo stesso rilascio, e poi cliccare sul tasto "Z",la corrente di uscita è regolata automaticamente a 4mA.

Quando il livello del liquido è al punto più alto, tenendo premuto il tasto "Z" e il tasto "S" per 8 secondi dopo lo stesso rilascio, e poi clicca sul tasto "S",la corrente di uscita è regolata automaticamente a 20mA.

B: Adi cuic- Sì. dib- Si', ma...hod:

Quando il livello del liquido nel limite successivo, utilizzare il cacciavite potenziometro rotazione lenta "Z", osservare le letture di ammeter vicino a 4mA

Quando il livello di liquido nel limite superiore, utilizzare il cacciavite potenziometro "S" rotazione lenta e osservare le letture di ammeter vicino a 20mA

E funzionare per 2-3 volte di più, fino a quando lo zero e span sono stati accurati 4mA e 20mA. Dopo la regolazione, stringere il coperchio del trasmettitore dovrebbe essere.

- No, no.t:

1. I prodotti sono forniti con la certificazione del prodotto e il manuale, che hanno il numero del prodotto, i parametri tecnici, il diagramma del cablaggio e la data di fabbricazione, si prega di controllare per evitare l'errore.

2. L'installazione deve essere basata sui tipi di connessione del prodotto e del filo, verificare se l'interfaccia del sito è coerente con l'interfaccia del prodotto o meno.Attenzione al sigillamento, la coppia non può essere aggiunta direttamente all'alloggiamento del trasmettitore e può essere aggiunta solo all'interfaccia del trasmettitore a sei parti.

3Il cablaggio deve essere strettamente conforme alle istruzioni della società.

4. Questo prodotto è uno strumento di conversione di energia di precisione, proibisce lo smontaggio, la collisione, la caduta e il rigetto duro per giocare.

5Il trasmettitore funziona immediatamente dopo l'accensione, ma l'uscita potrebbe essere stabile dopo aver riscaldato per 30 minuti.

6Utilizzando in modo anormale, spegni la corrente, controlla, o contatta direttamente il nostro reparto tecnico.

7Il trasporto e lo stoccaggio devono essere effettuati per ripristinare l'imballaggio originale e conservati in un magazzino fresco, asciutto e ventilato.

8Il processo di installazione deve prestare attenzione per evitare la rottura della pelle del filo sensore.

9Quando si installa il filo sensore, la distanza dalla parete della piscina deve essere di almeno 10 cm sopra, altrimenti la misurazione non sarebbe accurata.

10La linea di messa a terra dell'intera struttura in PTFE e il livello della canna devono essere condotti con

media di misura; altrimenti la misurazione non sarebbe accurata.

11Il sito di installazione deve adottare misure efficaci di protezione da fulmini.

12Le casse di ogni trasmettitore di questa serie devono essere messa a terra; la resistenza di messa a terra deve essere inferiore a 4Ω.

13La barriera di sicurezza deve essere certificata a prova di esplosione; i requisiti di installazione devono essere conformi ai requisiti delle istruzioni.

14Quando il trasmettitore è utilizzato nella zona "0", i trasformatori di potenza alimentati da barriera devono soddisfare i requisiti di GB3836.4-2000 n. 8.1.

Applicazioni:

Il Kacise Fluid Level Meter è adatto a una vasta gamma di applicazioni, tra cui il monitoraggio del livello di carburante nelle soluzioni di tracciamento GPS.È alimentato da una tensione di alimentazione di 2 ̊28VDC e deve essere alimentato dalla barriera di sicurezza per garantire un funzionamento sicuro e affidabileL'intervallo di temperatura della sonda è di -50 ~ 250 °C e l'intervallo di pressione è di -0.1MPa ~ 32MPa, rendendola ideale per l'uso in una varietà di ambienti industriali.

Il misuratore di livello dei fluidi Kacise ha un segnale di uscita di 420mA,4 ~ 20mA con comunicazione HART/485 / CAN Bus Communication, rendendolo compatibile con una vasta gamma di sistemi di controllo industriali.È facile da installare e ha un ordine minimo di 2 unitàIl prodotto è confezionato in una scatola e ha un termine di consegna di 5 giorni lavorativi.

Il Kacise Fluid Level Meter è un prodotto altamente versatile che può essere utilizzato in una varietà di scenari.garantire che i serbatoi non siano mai vuoti e prevenire costosi tempi di fermoViene utilizzato anche nelle soluzioni di tracciamento GPS per monitorare il consumo di carburante e garantire che i veicoli funzionino con l'efficienza ottimale.

In sintesi, il Kacise Fluid Level Meter è un prodotto di alta qualità adatto a una vasta gamma di applicazioni industriali.accurato, e affidabile. Che si debba monitorare i livelli di carburante in un camion o un serbatoio industriale o si stia cercando un rilevatore di livello di capacità per l'uso in soluzioni di tracciamento GPS,il Kacise Fluid Level Meter è una scelta eccellente.

Imballaggio e trasporto:

Imballaggio del prodotto:

• 1 misuratore del livello del fluido
• Manuale di istruzioni
• Cassa protettiva

Spedizione:

• Spedizioni entro 7 giorni lavorativi
• Vengono applicate le tariffe di spedizione standard
• Le informazioni di tracciamento saranno fornite
