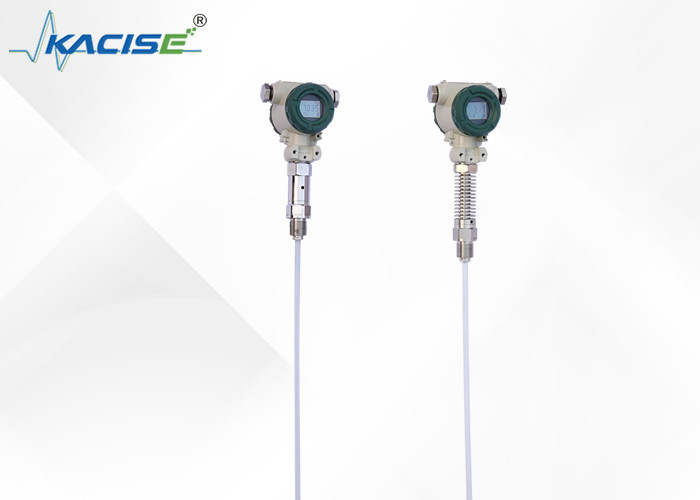

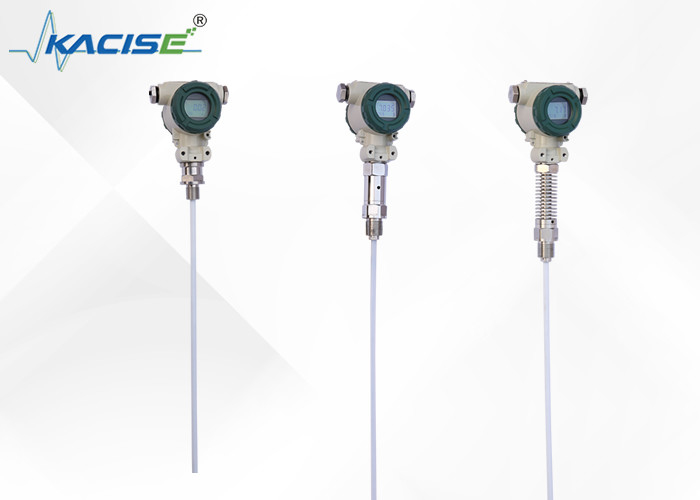

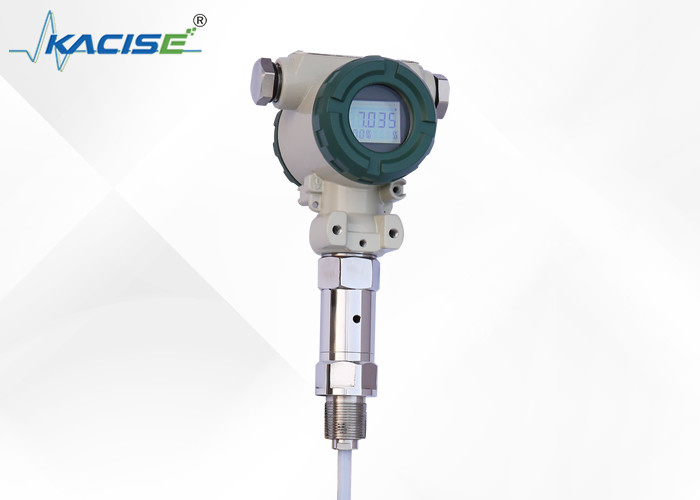

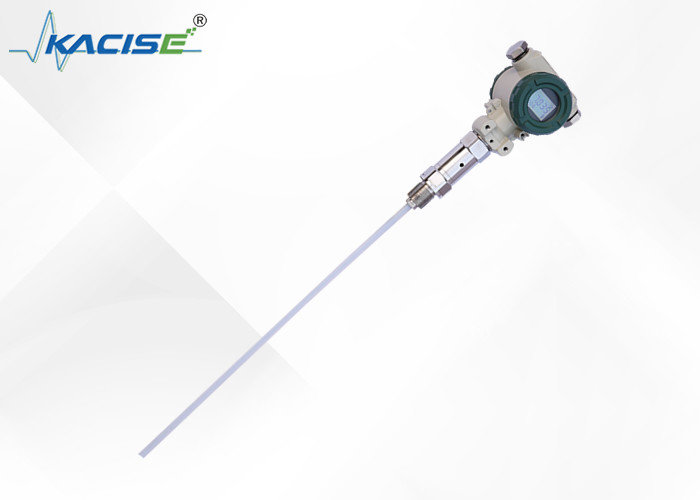

KCF6021-1-330mm Misuratore di livello di fluido di precisione -50~250°C Temprazione della sonda 4~20mA Uscita con comunicazione HART

Descrizione del prodotto:

Il trasmettitore di livello capacitivo della serie KCF600 è progettato per il rilevamento continuo del liquido in condizioni difficili in cui ci sono alte temperature e pressione, alta corrosione, facile cristallizzazione,e facile da inserireQuesto apparecchio è ideale per misurare l'acqua, le soluzioni acide e alcaline e il livello dell'acqua nella caldaia.non ci sono parti mobili o flessibili nella serie KCF600Offre un'elevata affidabilità e precisione, ha un costo ragionevole e può sostituire il tipo di galleggiante, il tipo di ingresso e il tipo di pressione differenziale del trasmettitore di livello in varie situazioni.

Le parti chiave del trasmettitore di livello capacitivo della serie KCF600 adottano un circuito di rilevamento capacitivo RF avanzato.che produce un segnale elettrico standardIl dispositivo ha opzioni per protocolli di comunicazione HART, CANBUS e 485 per la configurazione del sistema. The full range of KCF600 series transmitters has a self-calibration feature where users can calibrate for "zero" and "range" by using two keys to adapt to the different requirements of a complex situation.

Il trasmettitore di livello capacitivo della serie KCF600 è progettato con resistenza agli urti e caratteristiche di facile installazione.È adatto per il rilevamento continuo di vari liquidi corrosivi in ambienti ad alta temperatura e alta pressioneQuesto dispositivo può sostituire i trasmettitori di livello tradizionali senza parti flessibili o mobili, offrendo un'elevata affidabilità e precisione.ha un costo ragionevole, e gli utenti possono ottenere la taratura automatica (sia zero che gamma) con la sua funzione di auto-taratura.

Caratteristiche:

Strutture semplici e affidabili

Il dispositivo presenta strutture semplici, senza componenti mobili o elastici.non è necessario eseguire regolari riparazioni medie e piccole.

Diversi output di segnale per le configurazioni di sistema

Al fine di agevolare le diverse configurazioni del sistema, questo dispositivo offre una varietà di opzioni di uscita del segnale tra cui scegliere.

Misurazione accurata in contenitori ad alta temperatura e ad alta pressione

Questo dispositivo è progettato per funzionare con precisione in contenitori ad alta temperatura e ad alta pressione, indipendentemente dalla temperatura del liquido misurato, dalla gravità specifica e dalla forma del contenitore.e l'influenza della pressione.

Ideale per misurare liquidi corrosivi

Il dispositivo è particolarmente adatto per la misurazione di liquidi corrosivi, come le soluzioni acide e alcaline.

Protezione da sovracorrente, sovravolta e polarità di potenza

Questo dispositivo è progettato con una protezione perfetta contro problemi di sovra corrente, sovra tensione e polarità di potenza.

Parametri tecnici:

Il raggio di rilevamento di questo dispositivo è da 0,01 a 30 metri.2, e livello 0.5La temperatura della sonda può variare tra -50 °C e 250 °C. Per le temperature ambientali può funzionare tra -20 °C e 60 °C, mentre per lo stoccaggio,può resistere a temperature da -55 °C a +125 °C. Il dispositivo può produrre un segnale di uscita di 4-20mA, 4-20mA con comunicazione HART, 485 o comunicazione bus CAN. Richiede una tensione di alimentazione di 12-28VDC e deve essere alimentato dalla barriera di sicurezza.Il dispositivo può essere fissato utilizzando il monte a vite M20×1.5Il dispositivo può essere personalizzato per soddisfare specifiche speciali.

Il materiale bagnato utilizzato in questo dispositivo comprende acciaio inossidabile 316, 1Gr18Ni19Tior o PTFE. Ha una stabilità a lungo termine di ≤ 0,2% FS/Anno e una deriva di temperatura di ≤ 0,02% FS/°C (range 0-70°C).Il dispositivo ha livelli di esplosione intrinsecamente sicuri ExiraIIC T6 e a prova di fiamma Ext II C T5Ha protezione IP67 e parametri intrinsecamente sicuri, tra cui Ui: 28VDC, Ii: 93mA, Pi: 0.65W, Ci: 0.042uf e Li: 0mH.

Applicazioni:

Il Kacise Fluid Level Meter è altamente accurato, con un range di ± 2%, ± 5%, è dotato di sensori capacitivi per il rilevamento dei livelli punti, il che lo rende ideale per una vasta gamma di applicazioni.Il sensore di livello dell'acqua è perfetto per misurare i livelli di liquido nei serbatoiL'interruttore di livello capacitivo è adatto per l'uso nella maggior parte degli ambienti industriali e commerciali.

Il misuratore di livello dei fluidi Kacise è stato progettato per fornire misurazioni affidabili e accurate in ambienti difficili.e altri contaminantiQuesto lo rende adatto per applicazioni esterne e interne.

Il misuratore di livello dei fluidi Kacise è dotato di una gamma di segnali di uscita, tra cui 420mA, 4 ~ 20mA con comunicazione HART/485 / CAN Bus Communication.Ciò garantisce la compatibilità con la maggior parte dei sistemi di controllo e facilita l'integrazione negli impianti esistenti.

Il misuratore di livello dei fluidi Kacise ha un ampio intervallo di temperatura di funzionamento, con una temperatura di stoccaggio di -55°C+125°C.È alimentato da una tensione di alimentazione di 2 28VDC e deve essere alimentato dalla barriera di sicurezza per garantire un funzionamento sicuro.

Il misuratore di livello dei fluidi Kacise è adatto a una vasta gamma di applicazioni, tra cui, a titolo esemplificativo:

• Impianti di trattamento delle acque e delle acque reflue
• Impianti chimici e petrolchimici
• Impianti farmaceutici e biotecnologici
• Impianti alimentari e bevande
• Centrali di produzione di energia
• Rafinerie di petrolio e di gas
• Edifici industriali e commerciali

Nel complesso, il Kacise Fluid Level Meter è un prodotto affidabile, accurato e versatile adatto a una vasta gamma di applicazioni.I suoi sensori capacitivi per il rilevamento del livello dei punti lo rendono ideale per misurare i livelli di liquido nei serbatoiLa sua classificazione IP67 garantisce un funzionamento affidabile in ambienti difficili e la sua gamma di segnali di uscita garantisce la compatibilità con la maggior parte dei sistemi di controllo.

Installazione e messa in servizio:

Il trasmettitore a livello di cavi e barre ha una varietà di modi fissi per adattarsi alle diverse condizioni del sito.5 filati o flange femminili, è possibile scegliere tra tre metodi di installazione (montaggio a parete, scaffalatura orizzontale per tubi e scaffalatura per tubi verticale, che rendono pratico l'installazione in loco.(Con immagini)

Quando si misurano i supporti di maggiore mobilità, l'utente può scegliere l'attacco del peso al fine di evitare che il sensore si oscilla violentemente, il che può svolgere il ruolo della stabilità del sensore.Gli oggetti pesanti devono essere messi nel fondo del contenitore quando si aggiunge peso, per non rompere il filo del sensore.

Quando le condizioni del sito sono cattive, l'utente deve utilizzare lo scudo del sensore per proteggere il sensore al fine di evitare danni da corpi estranei o di influire sulla precisione della misura.

Se i contenitori non sono in metallo, è necessario posizionare il contenitore del trasmettitore con un accesso via cavo sul fondo del contenitore quando si utilizza un trasmettitore a livello di canna KCF600;altrimenti la misurazione non è accurata.

Questo prodotto è stato calibrato in fabbrica; la regolazione del campo può essere effettuata con i seguenti metodi:

A: Intelligente circ- Sì. dEbuggdi riunitidi cui:

Quando il livello del liquido è situato nel punto più basso, tenendo premuto il tasto "Z" e il tasto "S" per 8 secondi dopo lo stesso rilascio, e poi clicca sul tasto "Z",la corrente di uscita è regolata automaticamente a 4mA.

Quando il livello del liquido è al punto più alto, tenendo premuto il tasto "Z" e il tasto "S" per 8 secondi dopo lo stesso rilascio, e poi clicca sul tasto "S",la corrente di uscita è regolata automaticamente a 20mA.

B: Adi cui soprac- Sì. dib- Si', ma...hod:

Quando il livello del liquido nel limite successivo, utilizzare il cacciavite potenziometro rotazione lenta "Z", osservare le letture di ammeter vicino a 4mA

Quando il livello di liquido nel limite superiore, utilizzare il cacciavite potenziometro "S" rotazione lenta e osservare le letture di ammeter vicino a 20mA

E funzionare per 2-3 volte di più, fino a quando lo zero e span erano precisi 4mA e 20mA. Dopo regolazione, stringere il coperchio del trasmettitore dovrebbe essere.

Nota:

1I prodotti sono forniti con la certificazione del prodotto e il manuale, che hanno il numero del prodotto, i parametri tecnici, il diagramma del cablaggio e la data di fabbricazione, per evitare errori.

2. L'installazione deve essere basata sui tipi di connessione del prodotto e del filo, verificare se l'interfaccia del sito è coerente con l'interfaccia del prodotto o meno.Attenzione al sigillamento, la coppia non può essere aggiunta direttamente all'alloggiamento del trasmettitore e può essere aggiunta solo all'interfaccia del trasmettitore a sei parti.

3Il cablaggio deve essere strettamente conforme alle istruzioni della società.

4Questo prodotto è uno strumento di conversione di energia di precisione, proibisce lo smontaggio, la collisione, la caduta e il rigetto duro.

5Il trasmettitore funziona immediatamente dopo l'accensione, ma l'uscita potrebbe essere stabile dopo aver riscaldato per 30 minuti.

6Utilizzando in modo anormale, spegni la corrente, controlla, o contatta direttamente il nostro reparto tecnico.

7Il trasporto e lo stoccaggio devono essere effettuati per ripristinare l'imballaggio originale e conservati in un magazzino fresco, asciutto e ventilato.

8Il processo di installazione deve prestare attenzione per evitare la rottura della pelle del filo sensore.

9Quando si installa il filo sensore, la distanza dalla parete della piscina deve essere di almeno 10 cm sopra, altrimenti la misurazione non sarebbe accurata.

10La linea di messa a terra dell'intera struttura in PTFE e il livello della canna devono essere condotti con

media di misura; altrimenti la misurazione non sarebbe accurata.

11Il sito di installazione deve adottare misure efficaci di protezione da fulmini.

12Le casse di ogni trasmettitore di questa serie devono essere messa a terra; la resistenza di messa a terra deve essere inferiore a 4Ω.

13La barriera di sicurezza deve essere certificata a prova di esplosione; i requisiti di installazione devono essere conformi ai requisiti delle istruzioni.

14Quando il trasmettitore è utilizzato nella zona "0", i trasformatori di potenza alimentati da barriera devono soddisfare i requisiti di GB3836.4-2000 n. 8.1.

Supporto e servizi:

Il supporto tecnico e i servizi del prodotto Fluid Level Meter includono:

- Assistenza per l'installazione e l'installazione

- Risolvere problemi e fornire soluzioni

- Servizi di manutenzione e taratura regolari

- Servizi di riparazione di eventuali danni o malfunzionamenti

- Formazione tecnica e risorse per clienti e distributori

- Aggiornamenti e miglioramenti continui del prodotto

Imballaggio e trasporto:

Imballaggio del prodotto:
Il misuratore di livello dei fluidi è fornito in una scatola di cartone robusta per la protezione durante il trasporto.

Spedizione:
Il misuratore di livello di liquido viene spedito entro 2-3 giorni lavorativi tramite spedizione standard.I clienti riceveranno un numero di tracciamento per monitorare la loro spedizioneLa spedizione accelerata è disponibile a un costo aggiuntivo.
