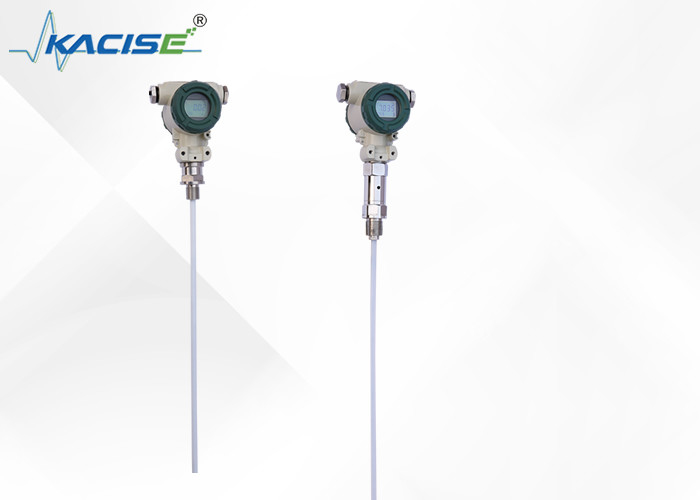

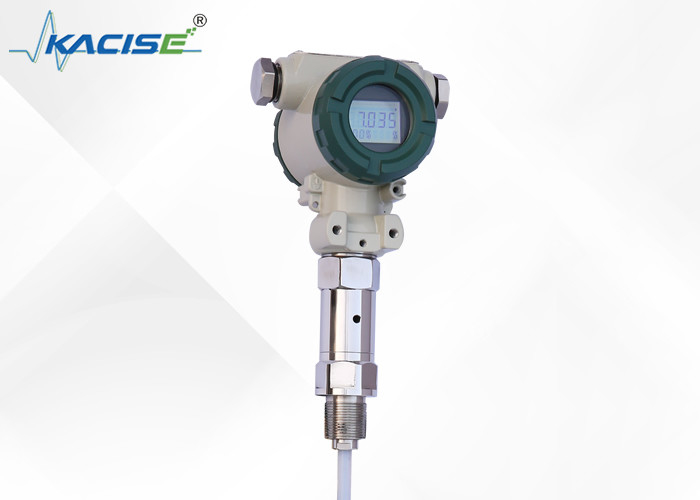

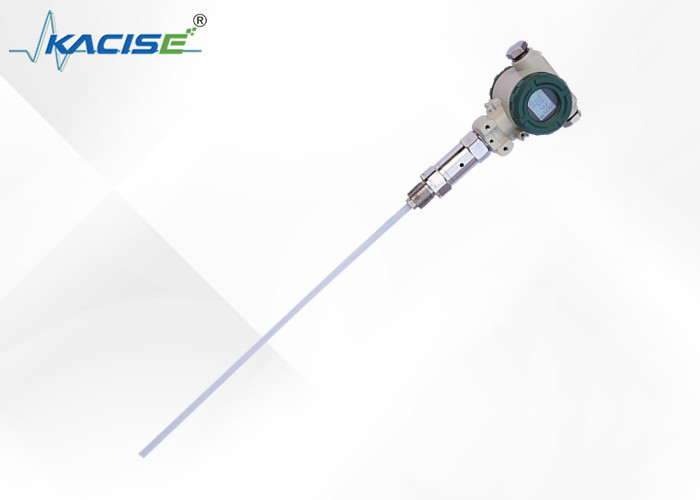

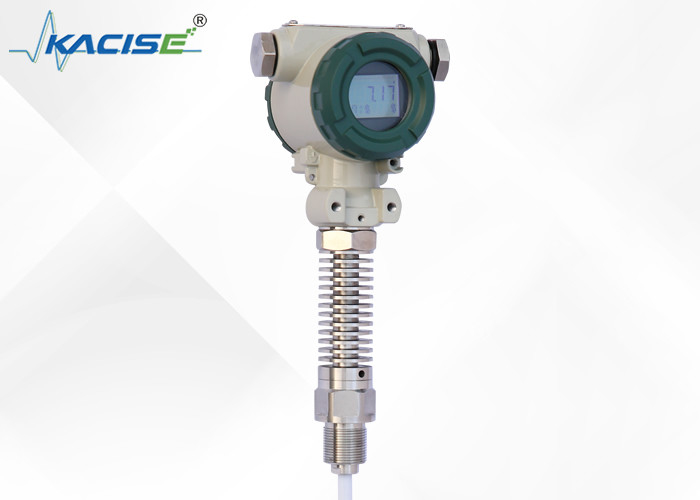

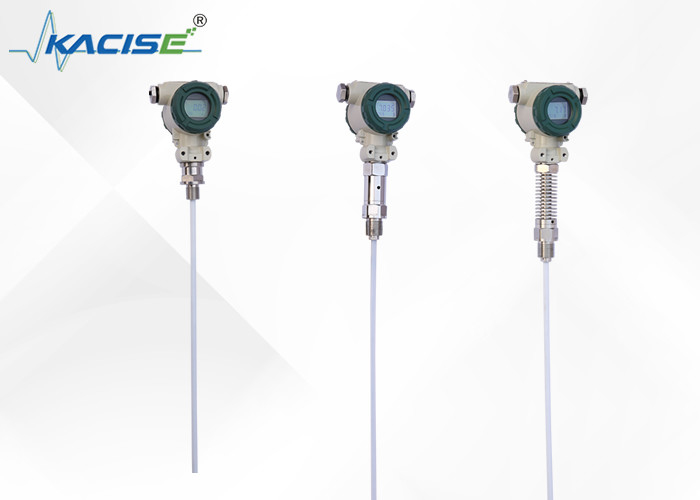

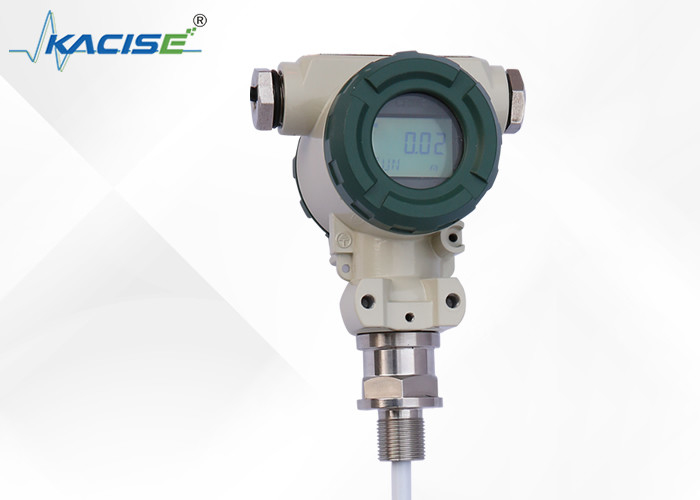

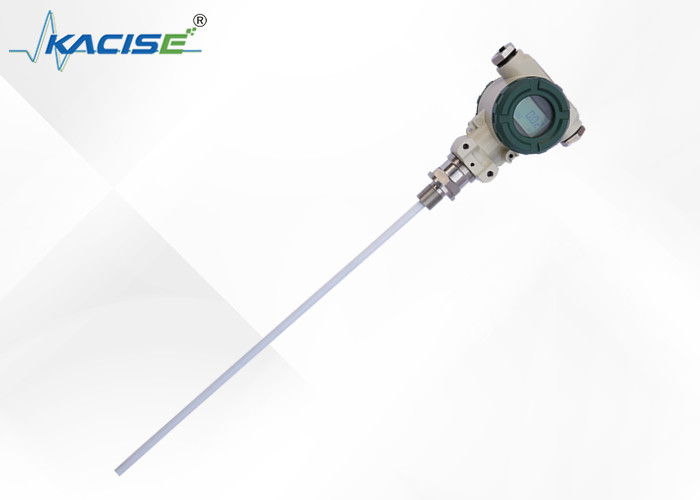

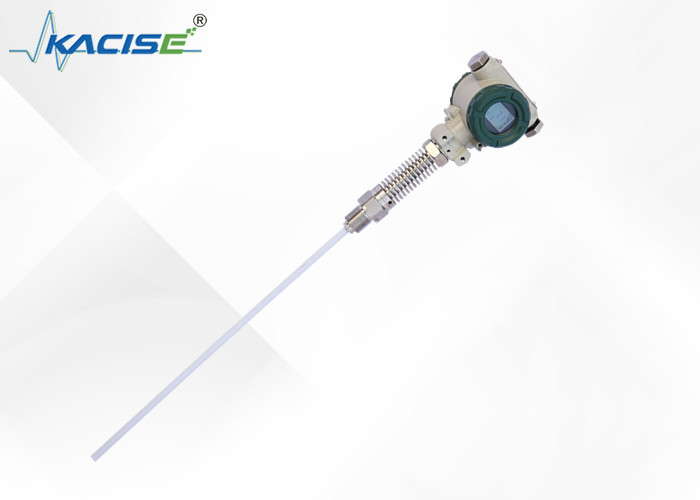

KCF6021-1-625mm Precision Fluid Level Meter con segnale di uscita da 4 a 20mA e temperatura della sonda da -50 a 250°C

●Termine di rilevamento: 0,01 ~ 30 m

● Precisione: livello 0.2Livello 0.5

●Trasferenza di pressione: -0,1MPa~32MPa

●Temperatura della sonda: -50~250 °C

●Temperatura ambiente: -20°C -60°C

●Temperatura di conservazione: -55°C+125°C

●Segnale di uscita: 4 ‰ 20mA,4 ~ 20mA con comunicazione HART/485/CAN bus

●Tensione di alimentazione: 12 ̊28VDC (deve essere alimentata dalla barriera di sicurezza)

●Fissazione: fissaggio a vite M20×1.5M27×2,

Montaggio della flangia DN25,DN40,DN50.Specifiche speciali possono essere personalizzate

●Materiale bagnato: acciaio inossidabile 316, 1Gr18Ni19Tior o PTFE

●Stabilità a lungo termine: ≤0,2%FS/anno,

●Drivazione di temperatura:≤0,02%FS/°C (intervallo 0°70°C)

●Livelli di esplosione: intrinsecamente sicuri ExiraIIC T6, ignifughi Ext II C T5

●Protezione:IP67

●Parametri intrinsecamente sicuri:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Installazione e messa in servizio

Il trasmettitore a livello di cavi e barre ha una varietà di modi fissi per adattarsi alle diverse condizioni del sito.5 filati o flange femminili, è possibile scegliere tra tre metodi di installazione (montaggio a parete, scaffalatura orizzontale per tubi e scaffalatura per tubi verticale, che rendono pratico l'installazione in loco.(Con immagini)

Quando si misurano i supporti di maggiore mobilità, l'utente può scegliere l'attacco del peso al fine di evitare che il sensore si oscilla violentemente, il che può svolgere il ruolo della stabilità del sensore.Gli oggetti pesanti devono essere messi nel fondo del contenitore quando si aggiunge peso, per non rompere il filo del sensore.

Quando le condizioni del sito sono cattive, l'utente deve utilizzare lo scudo del sensore per proteggere il sensore al fine di evitare danni da corpi estranei o di influire sulla precisione della misura.

Se i contenitori non sono in metallo, è necessario posizionare il contenitore del trasmettitore con un accesso via cavo sul fondo del contenitore quando si utilizza un trasmettitore a livello di canna KCF600;altrimenti la misurazione non è accurata.

Questo prodotto è stato calibrato in fabbrica; la regolazione del campo può essere effettuata con i seguenti metodi:

A: Intelligente circuito metodo di debug:

Quando il livello del liquido è situato nel punto più basso, tenendo premuto il tasto "Z" e il tasto "S" per 8 secondi dopo lo stesso rilascio, e poi clicca sul tasto "Z",la corrente di uscita è regolata automaticamente a 4mA.

Quando il livello del liquido è al punto più alto, tenendo premuto il tasto "Z" e il tasto "S" per 8 secondi dopo lo stesso rilascio, e poi clicca sul tasto "S",la corrente di uscita è regolata automaticamente a 20mA.

B: Circuito analogo metodo di debug:

Quando il livello del liquido nel limite successivo, utilizzare il cacciavite potenziometro rotazione lenta "Z", osservare le letture di ammeter vicino a 4mA

Quando il livello di liquido nel limite superiore, utilizzare il cacciavite potenziometro "S" rotazione lenta e osservare le letture di ammeter vicino a 20mA

E funzionare per 2-3 volte di più, fino a quando lo zero e span erano precisi 4mA e 20mA. Dopo la regolazione, stringere il coperchio del trasmettitore dovrebbe essere.

Nota:

1. I prodotti sono forniti con la certificazione del prodotto e il manuale, che hanno il numero del prodotto, i parametri tecnici, il diagramma del cablaggio e la data di fabbricazione, si prega di controllare per evitare l'errore.

2. L'installazione deve essere basata sui tipi di connessione del prodotto e del filo, verificare se l'interfaccia del sito è coerente con l'interfaccia del prodotto o meno.Attenzione al sigillamento, la coppia non può essere aggiunta direttamente all'alloggiamento del trasmettitore e può essere aggiunta solo all'interfaccia del trasmettitore a sei parti.

3Il cablaggio deve essere strettamente conforme alle istruzioni della società.

4Questo prodotto è uno strumento di conversione di energia di precisione, proibisce lo smontaggio, la collisione, la caduta e il rigetto duro.

5Il trasmettitore funziona immediatamente dopo l'accensione, ma l'uscita potrebbe essere stabile dopo aver riscaldato per 30 minuti.

6Utilizzando in modo anormale, spegni la corrente, controlla, o contatta direttamente il nostro reparto tecnico.7Il trasporto e lo stoccaggio devono essere effettuati per ripristinare l'imballaggio originale e conservati in un magazzino fresco, asciutto e ventilato.

8Il processo di installazione deve prestare attenzione per evitare la rottura della pelle del filo sensore.

9Quando si installa il filo sensore, la distanza dalla parete della piscina deve essere di almeno 10 cm sopra, altrimenti la misurazione non sarebbe accurata.

10La linea di messa a terra dell'intera struttura in PTFE e il livello della canna devono essere condotti con mezzi di misura; altrimenti la misurazione non sarebbe accurata.

11Il sito di installazione deve adottare misure efficaci di protezione da fulmini.

12Le casse di ogni trasmettitore di questa serie devono essere messa a terra; la resistenza di messa a terra deve essere inferiore a 4Ω.

13La barriera di sicurezza deve essere certificata a prova di esplosione; i requisiti di installazione devono essere conformi ai requisiti delle istruzioni.

14Quando il trasmettitore è utilizzato nella zona "0", i trasformatori di potenza alimentati da barriera devono soddisfare i requisiti di GB3836.4-2000 n. 8.1.
