Descrizione del prodotto:

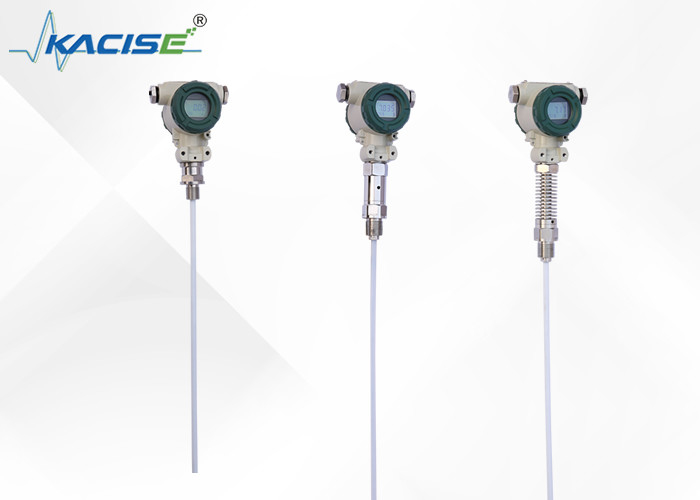

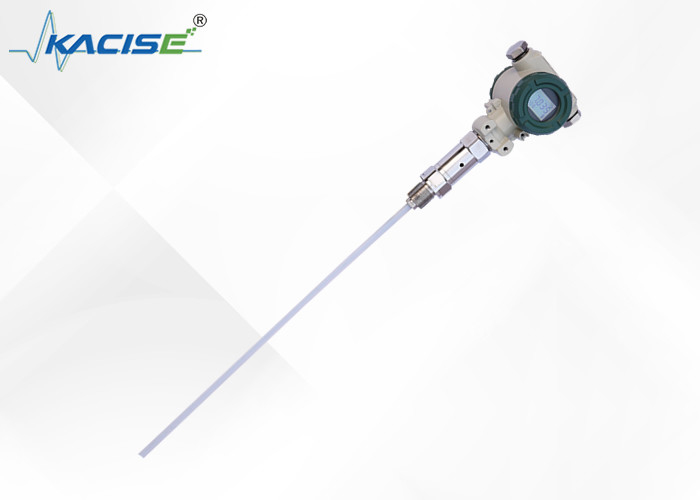

Il trasmettitore di livello capacitivo della serie KCF600 è progettato per fornire il rilevamento continuo di vari liquidi, anche in condizioni difficili con alte temperature e pressioni, alti livelli di corrosione,e inclini alla cristallizzazione e al bloccoÈ la scelta perfetta per misurare l'acqua, le soluzioni acide e alcaline e il livello dell'acqua nella caldaia.rendendolo uno strumento versatile senza parti mobili o flessibili e la capacità di resistere agli impatti e di fornire un'installazione facile.
Rispetto ai tipi tradizionali di fluttuante, di ingresso e di pressione differenziale dei trasmettitori di livello, il KCF600 offre diversi vantaggi, tra cui elevata affidabilità, alta precisione e costo ragionevole.Dispone di un circuito di rilevamento capacitivo RF avanzato che è compensato con precisione per temperatura e linearità, e quindi trasformato in un segnale elettrico standard, in genere 4 ~ 20mA. Il trasmettitore supporta più protocolli di comunicazione, tra cui HART, CANBUS e 485,rendendolo così una scelta ideale per configurazioni di sistema complesse.
Inoltre, il KCF600 è dotato di una funzione di autocalibrazione automatica che consente agli utenti di ottenere la calibrazione automatica per "zero" e "range" utilizzando i due tasti,rendendola adattabile ai diversi requisiti e alle situazioni complesse, a seconda delle necessità.
Caratteristiche:
Alta affidabilità e manutenzione minima
Il dispositivo vanta strutture semplici senza componenti mobili o elastici, di conseguenza gli utenti possono aspettarsi un'elevata affidabilità e una manutenzione minima.non richiede riparazioni medie e piccole regolarmente.
Varietà di uscita del segnale
Il dispositivo offre anche una varietà di opzioni di uscita del segnale che facilitano diverse configurazioni del sistema.
Conveniente per contenitori ad alta temperatura e ad alta pressione
L'apparecchiatura è progettata per essere utilizzata con contenitori ad alta temperatura e ad alta pressione.o forma del contenitoreAllo stesso modo, l'impatto della pressione è ridotto al minimo.
Adatti a liquidi corrosivi
Questo sistema è particolarmente adatto per la misurazione di acidi, alcali e altri liquidi corrosivi.che consente di fornire dati accurati in condizioni potenzialmente pericolose.
Eccellente protezione
Il dispositivo è dotato di una protezione perfetta da sovra corrente, sovra tensione e polarità di potenza.
Parametri tecnici:
●Termine di rilevamento: 0,01 ~ 30 m
● Precisione: livello 0.2Livello 0.5
●Trasferenza di pressione: -0,1MPa~32MPa
●Temperatura della sonda: -50~250 °C
●Temperatura ambiente: -20°C -60°C
●Temperatura di conservazione: -55°C+125°C
●Segnale di uscita: 4 ‰ 20mA,4 ~ 20mA con comunicazione HART/485/CAN bus
●Tensione di alimentazione: 12 ̊28VDC (deve essere alimentata dalla barriera di sicurezza)
●Fissazione: fissaggio a vite M20×1.5M27×2,
Montaggio della flangia DN25,DN40,DN50.Specifiche speciali possono essere personalizzate
●Materiale bagnato: acciaio inossidabile 316, 1Gr18Ni19Tior o PTFE
●Stabilità a lungo termine: ≤0,2%FS/anno,
●Drivazione di temperatura:≤0,02%FS/°C (intervallo 0°70°C)
●Livelli di esplosione: intrinsecamente sicuri ExiraIIC T6, ignifughi Ext II C T5
●Protezione:IP67
●Parametri intrinsecamente sicuri:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH
Installazione e messa in servizio
Il trasmettitore a livello di cavi e barre ha una varietà di modi fissi per adattarsi alle diverse condizioni del sito.5 filati o flange femminili, è possibile scegliere tra tre metodi di installazione (montaggio a parete, scaffalatura orizzontale per tubi e scaffalatura per tubi verticale, che rendono pratico l'installazione in loco.(Con immagini)
Quando si misurano i supporti di maggiore mobilità, l'utente può scegliere l'attacco del peso al fine di evitare che il sensore si oscilla violentemente, il che può svolgere il ruolo della stabilità del sensore.Gli oggetti pesanti devono essere messi nel fondo del contenitore quando si aggiunge peso, per non rompere il filo del sensore.
Quando le condizioni del sito sono cattive, l'utente deve utilizzare lo scudo del sensore per proteggere il sensore al fine di evitare danni da corpi estranei o di influire sulla precisione della misura.
Se i contenitori non sono in metallo, è necessario posizionare il contenitore del trasmettitore con un accesso via cavo sul fondo del contenitore quando si utilizza un trasmettitore a livello di canna KCF600;altrimenti la misurazione non è accurata.
Questo prodotto è stato calibrato in fabbrica; la regolazione del campo può essere effettuata con i seguenti metodi:
A: Intelligente circuito metodo di debug:
Quando il livello del liquido è situato nel punto più basso, tenendo premuto il tasto "Z" e il tasto "S" per 8 secondi dopo lo stesso rilascio, e poi clicca sul tasto "Z",la corrente di uscita è regolata automaticamente a 4mA.
Quando il livello del liquido è al punto più alto, tenendo premuto il tasto "Z" e il tasto "S" per 8 secondi dopo lo stesso rilascio, e poi clicca sul tasto "S",la corrente di uscita è regolata automaticamente a 20mA.
B: Circuito analogo metodo di debug:
Quando il livello del liquido nel limite successivo, utilizzare il cacciavite potenziometro rotazione lenta "Z", osservare le letture di ammeter vicino a 4mA
Quando il livello di liquido nel limite superiore, utilizzare il cacciavite potenziometro "S" rotazione lenta e osservare le letture di ammeter vicino a 20mA
E funzionare per 2-3 volte di più, fino a quando lo zero e span erano precisi 4mA e 20mA. Dopo la regolazione, stringere il coperchio del trasmettitore dovrebbe essere.
Nota:
1. I prodotti sono forniti con la certificazione del prodotto e il manuale, che hanno il numero del prodotto, i parametri tecnici, il diagramma del cablaggio e la data di fabbricazione, si prega di controllare per evitare l'errore.
2. L'installazione deve essere basata sui tipi di connessione del prodotto e del filo, verificare se l'interfaccia del sito è coerente con l'interfaccia del prodotto o meno.Attenzione al sigillamento, la coppia non può essere aggiunta direttamente all'alloggiamento del trasmettitore e può essere aggiunta solo all'interfaccia del trasmettitore a sei parti.
3Il cablaggio deve essere strettamente conforme alle istruzioni della società.
4Questo prodotto è uno strumento di conversione di energia di precisione, proibisce lo smontaggio, la collisione, la caduta e il rigetto duro.
5Il trasmettitore funziona immediatamente dopo l'accensione, ma l'uscita potrebbe essere stabile dopo aver riscaldato per 30 minuti.
6Utilizzando in modo anormale, spegni la corrente, controlla, o contatta direttamente il nostro reparto tecnico.7Il trasporto e lo stoccaggio devono essere effettuati per ripristinare l'imballaggio originale e conservati in un magazzino fresco, asciutto e ventilato.
8Il processo di installazione deve prestare attenzione per evitare la rottura della pelle del filo sensore.
9Quando si installa il filo sensore, la distanza dalla parete della piscina deve essere di almeno 10 cm sopra, altrimenti la misurazione non sarebbe accurata.
10La linea di messa a terra dell'intera struttura in PTFE e il livello della canna devono essere condotti con mezzi di misura; altrimenti la misurazione non sarebbe accurata.
11Il sito di installazione deve adottare misure efficaci di protezione da fulmini.
12Le casse di ogni trasmettitore di questa serie devono essere messa a terra; la resistenza di messa a terra deve essere inferiore a 4Ω.
13La barriera di sicurezza deve essere certificata a prova di esplosione; i requisiti di installazione devono essere conformi ai requisiti delle istruzioni.
14Quando il trasmettitore è utilizzato nella zona "0", i trasformatori di potenza alimentati da barriera devono soddisfare i requisiti di GB3836.4-2000 n. 8.1.
Applicazioni:
Il Kacise Fluid Level Meter ha un numero di modello di KCF6021-1-625mm ed è prodotto in Cina (Continente).Il tempo di consegna previsto è di 5 giorni lavorativi, e le condizioni di pagamento richiedono un pagamento anticipato del 100%.
Una delle caratteristiche chiave del Kacise Fluid Level Meter è la sua precisione. Ha un tasso di precisione di ± 2% o ± 5%, a seconda del modello.02%FS/°C in un intervallo di 0°70°CCiò garantisce che il dispositivo fornisca letture accurate anche in condizioni di temperatura variabile.
I materiali bagnati del Kacise Fluid Level Meter sono acciaio inossidabile 316, 1Gr18Ni19Tior o PTFE, tutti materiali di alta qualità e durevoli.Questo garantisce che il dispositivo durerà a lungo e fornisce prestazioni affidabili.
Il misuratore di livello dei liquidi Kacise è adatto a una varietà di applicazioni e scenari diversi. Può essere utilizzato in ambienti industriali per monitorare il livello dei liquidi in serbatoi e contenitori,o in laboratorio per misurare il livello di liquido nelle provette e nei bicchieriPuò anche essere utilizzato in ambienti agricoli per monitorare il livello dell'acqua nei sistemi di irrigazione.
Il misuratore di livello dei fluidi Kacise ha un intervallo di temperatura di conservazione di -55°C+125°C e una stabilità a lungo termine di ≤0,2%FS/anno.Ciò garantisce che il dispositivo possa essere conservato per lunghi periodi di tempo senza alcuna perdita di prestazioni o precisione.
Nel complesso, il Kacise Fluid Level Meter è una scelta eccellente per chiunque abbia bisogno di monitorare i livelli di liquidi.questo dispositivo può fornire letture accurate e affidabili per aiutarvi a gestire efficacemente i vostri fluidi.
Supporto e servizi:
Il misuratore del livello di liquido è un prodotto di alta qualità progettato per misurare con precisione il livello di liquido nei serbatoi e altri contenitori.È costruito per resistere a ambienti difficili e fornire prestazioni affidabili per lungo tempoIl nostro team di supporto tecnico è sempre pronto ad assistervi in caso di problemi o domande che potreste avere sul prodotto.e riparazioneI nostri esperti hanno una vasta esperienza con il misuratore di livello di liquidi e possono aiutarvi a ottenere il massimo dal vostro investimento.o aiutare a risolvere un problemaSiamo qui per aiutare.
Imballaggio e trasporto:
Imballaggio del prodotto:
Il misuratore di livello dei fluidi sarà imballato in una scatola di cartone con una bombola per proteggerlo da eventuali danni durante la spedizione.
Spedizione:
Il misuratore di livello di liquido verrà spedito tramite spedizione standard a terra e arriverà entro 5-7 giorni lavorativi dalla data di acquisto.
