Descrizione del prodotto:
Il sensore di livello radar KWL801B-RS485 rispetta le specifiche standard stabilite nella norma nazionale DB50/T 826-2017 per i misuratori di livello.Il suo componente principale è progettato con un impermeabilizzazione IP68 completamente sigillata, garantendo l'affidabilità in ambienti difficili.
Il prodotto offre un raggio di misurazione massimo di 40 metri, lasciando un punto cieco minimo di meno di 6 centimetri.il sensore di livello radar è in grado di raggiungere un'eccellente precisione nelle misurazioni di livello.
Il sensore di livello radar KWL801B-RS485 è dotato di un supporto fisso progettato per una facile installazione.

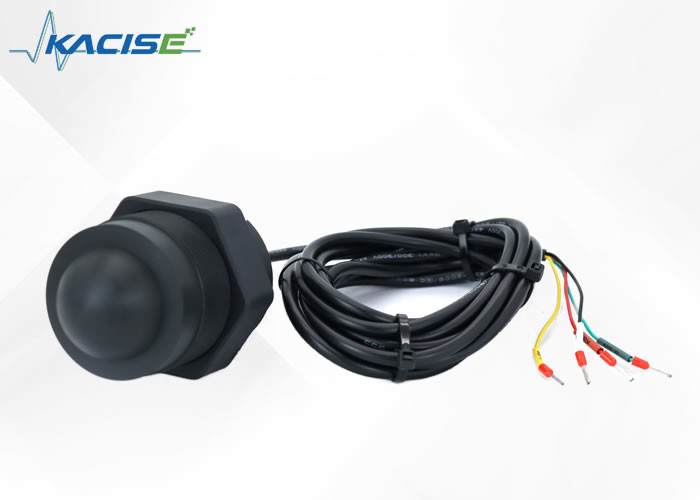

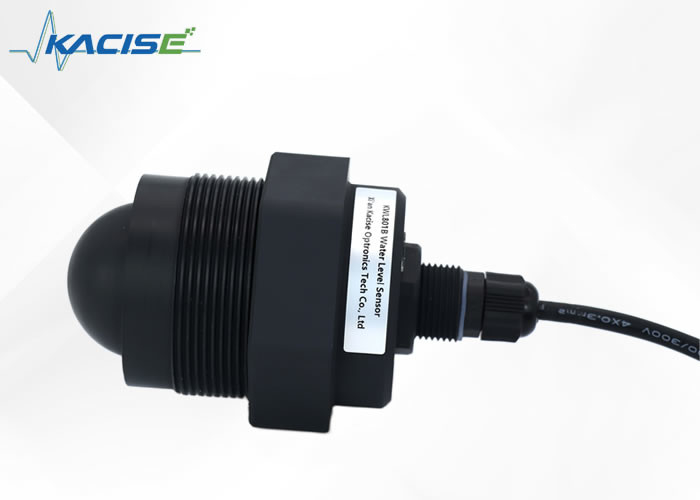

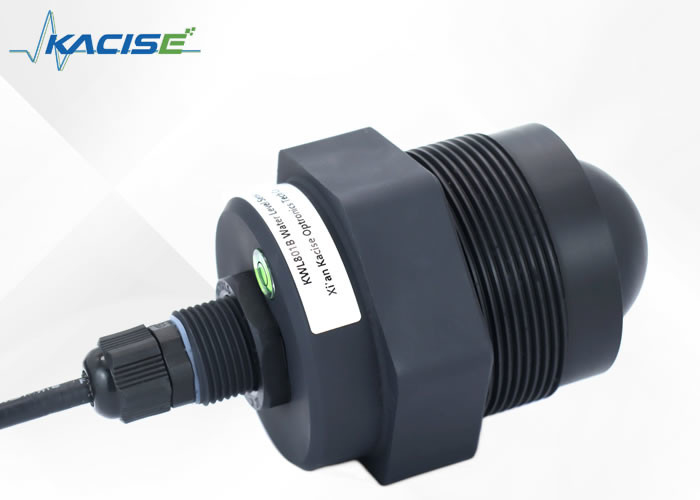

Sensore di livello radar KWL801B-RS485
- Conforme alla norma nazionale DB50/T 826-2017 per misuratori di livello
- Isolamento idraulico IP68 completamente sigillato per l'affidabilità
- Distanza di misura massima di 40 metri e punto cieco minimo < 6 cm
- Frequenza superiore e larghezza di banda più ampia per una precisione superiore
- supporto fisso per una facile installazione
Le specifiche tecniche:
| Modello |
KWL801B-RS485 |
| Frequenza di misura |
80 GHz |
| Comunicazione |
RS485 |
| Frequenza di acquisizione |
≥ 200 ms/ configurabile |
| Corrente di funzionamento |
12V/14mA |
| Precisione di misurazione della distanza |
± 2 mm |
| Protocollo di comunicazione |
Modbus/Protocollo di testo |
| Larghezza del raggio dell'antenna |
± 2,75° |
| Tensione di alimentazione |
9 ~ 24 V |
| Intervallo di misura |
0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| Corrente d'impulso RF |
100 mA/20 ms |
| Umidità di lavoro |
0~95% |
| Tipo di filo |
G filo/ su misura |
| Temperatura di funzionamento |
-40°C a 75°C |
| Grado di resistenza all'acqua |
Protezione IP68 |
| Peso netto |
00,6 kg |
Istruzioni per il cablaggio
| Linea rossa |
VCC (alimentazione da 9 a 24 V) |
| Linea nera |
GND |
| Linea gialla |
485-A |
| Linea verde |
485-B |
Dimensione:
Installazione:
(1) Assicurarsi che il sensore sia perpendicolare alla superficie media.
(2) Evita che il raggio di trasmissione irradi gli oggetti di interferenza e generi falsi echi.

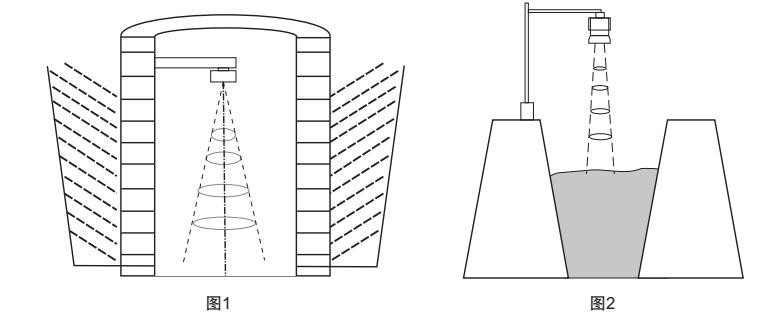

Per le condizioni di lavoro tipiche, si veda quanto segue:
Applicazioni:
I sensori di livello radar sono strumenti utilizzati per misurare il livello di vari mezzi in serbatoi e contenitori.
Questi sensori funzionano secondo il principio della riflessione del dominio temporale, spesso abbreviato in TDR.Il principio di base del TDR è che un impulso elettromagnetico viene inviato lungo un cavo o una sonda alla velocità della luce.
Quando l'impulso elettromagnetico colpisce la superficie del mezzo da misurare, una parte di esso viene riflessa, creando un'eco che ritorna al trasmettitore dell'impulso lungo lo stesso percorso.Il tempo necessario all'impulso per tornare al trasmettitore è proporzionale alla distanza tra il trasmettitore e la superficie del mezzo misurato.
L'altezza o il livello del mezzo misurato possono quindi essere facilmente calcolati utilizzando questo principio.il sensore di livello radar può misurare con precisione il livello superficiale del mezzo da misurare.
Supporto e servizi:
Il nostro prodotto Radar Level Transmitter è supportato da un supporto tecnico completo e da servizi per garantire prestazioni e affidabilità ottimali.Il nostro team di esperti è disponibile per aiutare con l'installazione, configurazione, risoluzione dei problemi e manutenzione del prodotto.Offriamo servizi di formazione per garantire che gli utenti siano dotati delle conoscenze e delle competenze necessarie per utilizzare efficacemente il prodottoIl nostro impegno per la soddisfazione dei clienti significa che siamo sempre pronti ad assistere in qualsiasi problema o preoccupazione che possa sorgere.
Imballaggio e trasporto:
Imballaggio del prodotto:
- Il trasmettitore di livello radar sarà confezionato in una scatola di cartone robusta.
- Il prodotto sarà fissato con un rivestimento di schiuma per evitare danni durante il trasporto.
- Tutti i manuali, cavi e accessori necessari saranno inclusi nel pacchetto.
Spedizione:
- Offriamo la spedizione gratuita in qualsiasi luogo negli Stati Uniti.
- Per gli ordini internazionali, i costi di spedizione saranno calcolati in base alla destinazione e al peso del pacco.
- Tutti gli ordini saranno spediti entro 1-2 giorni lavorativi dal ricevimento del pagamento.
- Un numero di tracciamento verrà fornito al cliente una volta spedito il prodotto.
