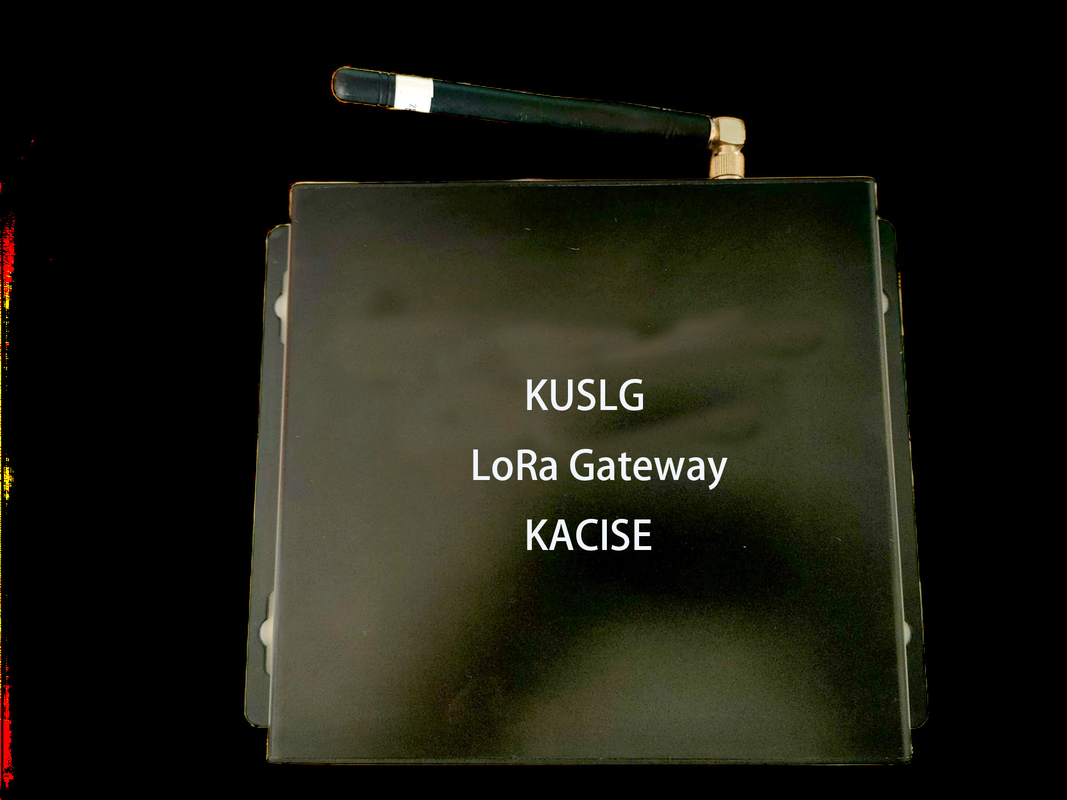

LoRa Gateway supporta ADR Tasso più elevato Consumo energetico più basso Voltaggio di alimentazione 12V ESD 8000V

LoRa Gateway supporta ADR Tasso più elevato Consumo energetico più basso Tensione di alimentazione 12V ESD 8000V

1.Introduzione

LoRa è una tecnologia di comunicazione a spettro diffuso wireless e LoRaWAN è un protocollo di comunicazione basato su LoRa.

Come mostrato nella figura sopra, LoRaWAN definisce il nodo, il gateway e il server,un totale di 3 entità, allo stesso tempo definisce l'interfaccia di comunicazione tra le entità,e per garantire l'"interconnessione" dei prodotti dei produttori globali, il protocollo LoRaWAN (attualmente, l'ultima versione è V1.0.2) e le bande di frequenza dei vari paesi (regioni) sono comunicate.

LoRaWAN è diventato uno degli standard del settore per l'Internet of Things con il suo "standard, aperto, gratuito e sicuro",e si ritiene che sarà di successo come il protocollo IP 30 anni fa.

2.Caratteristica

• Supporto dei parametri web, che migliora notevolmente la facilità d'uso e la stabilità.
• Multi-canale: basato sul chip SX1302, 8 canali, fino a 10.000 nodi LoRa.
• Distanza lunga: l'ambiente aperto può coprire un'area con un raggio di 5 km.
• Adattivo: supporto ADR, velocità più elevata, consumo energetico inferiore, facile espansione.
• Compatibilità: Completamente compatibile con LoRaWAN, "interoperabile" con apparecchiature di vari produttori.
• Alta qualità: piattaforma ARM di livello industriale, efficiente e stabile, basata su sistema Linux, matura e facile da usare.

3Specificativi tecnici

4Fornitura e installazione di energia

Come illustrato nella figura seguente, utilizzare l'"adattatore di alimentazione 12V" (accessorio del gateway) per alimentare il "gateway" e connettersi a Internet/Intranet tramite il "router".

5.Dimensioni

6.Tasso e frequenza

6.1 Distanza di sensibilità di frequenza

Come illustrato nella tabella seguente, la stazione base supporta 6 velocità di comunicazione.Più alta è la velocità, più vicina è la distanza di comunicazione effettiva e più bassa la velocità,maggiore è la distanza di comunicazione effettiva.

Al fine di semplificare l'uso, la velocità di comunicazione è impostata dinamicamente dal server, e le sue regole sono: il nodo vicino alla stazione base e il segnale è buono, viene adottata la velocità elevata,e il nodo lontano dalla stazione base e il segnale è deboleQuesto è chiamato ADR (Adaptive Data).

(Rate) tecnologia.

6.2 Indicatori di segnale LoRa

Valore di intensità di campo RSSI: valore normale -120 ~ -10 dBm, al di sotto di -125 dBm il tasso di perdita di pacchetti sarà maggiore.

SNR: valore limite -20 dB.

6.3 Frequenza di comunicazione

7 Comunicare con i nodi

In generale, la stazione base e il nodo comunicano bene.

8.Definizione dell'interfaccia

La stazione base segue rigorosamente lo standard LoRaWAN GSID (Gateway to Server Interface Definition).

In generale, finché i seguenti 3 parametri sono impostati, la base

la stazione può essere collegata a "qualsiasi" server LoRaWAN.

1) server_address (Spiegazione: l'indirizzo del nome di dominio del server, ad esempio

router.cn.thething.network)

2) serv_port_up (Spiegazione: porta UDP caricata sul server dalla base

stazione, predefinito è 1700)

3) serv_port_down (Spiegazione: Il server scende alla porta UDP del

stazione base, per impostazione predefinita 1700)

La pila di protocolli del LoRaWAN GSID è mostrata nella figura seguente

9Problemi e soluzioni comuni

D: Perché il tasso di perdita di pacchetti è elevato tra stazioni base e nodi?

R: Controllare che l'antenna sia installata e abbinata correttamente.

Stazione base <--> se l'ambiente di rete Internet/intranet del

Il server e' a posto.

Se l'ambiente di accoglienza è duro, come ad esempio:

- e ci sono forti fonti di interferenza.

Se il nodo ha attivato l'ADR per ridurre le interferenze dei cokanali.

D: A cosa devo prestare attenzione nel test di prossimità?

R: Le stazioni base e i nodi devono essere più di 10 metri di distanza.

Possibile.

Stazione base interna Installare l'antenna "fiberglass" <--> nodo per rimuovere il

antenna

Stazione base interna Installare un "collante" antenna <--> nodo per installare un "collante"

antenna "stick"

D: La qualità della comunicazione 4G è scadente e il tasso di perdita di pacchetti è elevato.

R: Verificare se l'antenna 4G è installata correttamente e compatibile.

Controlla la qualità del segnale 4G locale.

10.Parametri di configurazione

Passo 1: preparare l'ambiente di rete

Il valore predefinito della stazione base è 192.168.1.99, per favore imposta il PC a 192.168.1.100, e collegare la stazione base e il PC direttamente attraverso il cavo di rete.

Se volete che la stazione base sia direttamente connessa al server LoRaWAN nella LAN, potete impostare la stazione base su un IP statico, in questo momento,Assicurarsi di registrare l'indirizzo IP (come mostrato nella figura 172.16.0.123), altrimenti, il PC non riuscirà a connettersi alla stazione base!

Principio: il PC con i parametri di configurazione deve essere sullo stesso segmento di rete della stazione base (ad esempio 192.168.0.x o 172.16.0.x).

Passaggio 2: accedere alla stazione base utilizzando un browser

Inserisci l'indirizzo IP della stazione base, user=guest, password=rimelink, e fai clic su "Login".

Passaggio 3: Configurazione dei parametri

Impostazioni di supporto: indirizzo del server e porta, frequenza, potenza, indirizzo IP.

11.Visualizza i registri

Diagnosi 1: se il nodo segnala i dati

pacchetti RF ricevuti dal concentratore:131<-- Ricevuta 131 confezioni di LoRa

Diagnosi 2: se il server risponde al pacchetto di stretta di mano Gateway

(Firewall abilitato)

PULL_DATA inviato:5 ((100,00%- la stazione base e il

Il server ha 5 strette di mano normalmente.

Diagnosi 3: se il server fornisce i dati dei nodi

Pacchetti RF inviati al concentratore:2(46 byte) <--La stazione base trasmette

due pacchetti LoRa di downlink
