| Luogo di origine: | Cina (continente) |
| Marca: | Kacise |
| Certificazione: | certificate of explosion-proof, CE |
| Numero di modello: | KSULR-100 |
| Quantità di ordine minimo: | 1pc |
|---|---|
| Imballaggi particolari: | ogni unità ha una scatola individuale e tutte le scatole sono confezionate in imballaggi standard o |
| Tempi di consegna: | 5-8 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 1000 pezzi a settimana |
| Tasso di trasferimento dei dati: | 300bps 5,4Kbps | frequenza di funzionamento: | CN470~510MHz EU863~870MHz US902~928MHz AS923~925MHz AU915~928MHz CT850MHz |
|---|---|---|---|
| Massima potenza di trasmissione: | 19dBm | Bilancio massimo di collegamento: | 167 dB |
| Sensibilità massima di ricezione: | -140dBm (SF=12) | Lora antenna: | Antenne omnidirezionali esterne |
| Interfaccia di comunicazione: | Interfaccia di comunicazione | Temperatura di funzionamento: | -40°C+85°C |
| Umidità di funzionamento: | 10% - 95% RH (non condensante) | Modalità di alimentazione: | Input DC 5~24V e batteria integrata (opzionale). |
| Capacità della batteria: | 3.6 V/19000 mAH | Sonno corrente: | ≤ 6 uA |
| corrente di trasmissione: | ≤125 mA | Ricevere corrente: | ≤ 16mA |
| Evidenziare: | interfacce di input multiple,box di acquisizione dati compatto |
||

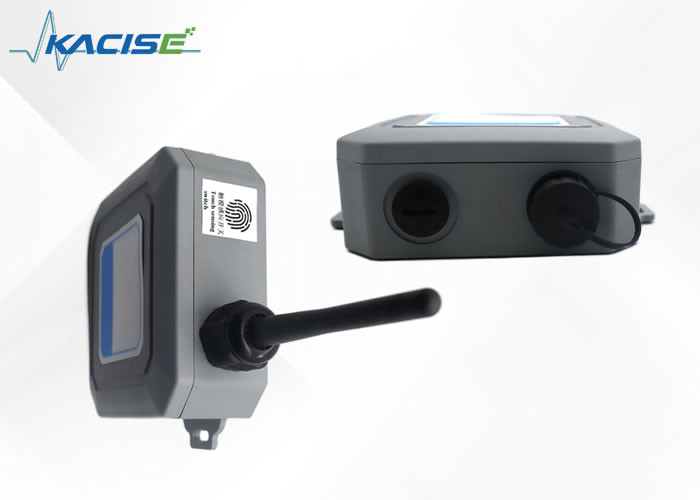

KSULR-100 è una box di acquisizione dati multifunzionale lanciata dalla nostra azienda per l'industria intelligente, l'agricoltura intelligente e la comunità intelligente.Adotta il protocollo standard LoRaWAN, dispone di interfacce di comunicazione SPI, UART, ADC, GPIO, I2C e altre interfacce e di interfacce di input multiple, e la configurazione è flessibile.La scelta migliore per risolvere la frammentazione dell'applicazione LoRa iot è quella di collegare diversi sensori in modo comodo e rapido, abbreviare il ciclo di attracco dei sensori e i costi di ricerca e sviluppo, e realizzare rapidamente la rete e la scala dei sensori.Il modulo wireless integrato utilizza la rete per fornire agli utenti trasmissioni di dati wireless a lunga distanza e a bassa potenza, e invia in tempo reale tutti i dati di stato dei sensori al server di gestione di background cloud per realizzare l'analisi statistica dei dati della piattaforma cloud intelligente.
la serie KSULR-100 universale LORA RTU è utilizzata per raccogliere i valori di vari sensori nel punto di installazione,e caricare i dati in tempo reale sulla piattaforma di gestione centralizzata attraverso il modulo di trasmissione wireless integrato, che è conveniente per gli utenti per la gestione centralizzata intelligente, semplice installazione e manutenzione conveniente. può essere flessibile nel palo, lampada palo, costruzione all'interno e all'esterno del muro,il tetto del paloÈ adatto per il monitoraggio di sensori in impianti di attracco, magazzini, serre agricole, sale informatiche, idrologia e altri scenari (ad es.Sensore di pressione dell'acqua, sensore di livello del liquido, sensore di flusso del liquido, sensore di immersione in acqua, sensore di temperatura, sensore di umidità, sensore di luce, PM2.5, sensore d'angolo, sensore di velocità del vento, ecc.), ottenere accesso unificato, raccolta di dati unificata e capacità di espansione flessibile.
| Progetto | Indicatori di prestazione | |
| Prestazioni wireless | Tasso di trasferimento dei dati | 300bps 5,4Kbps |
| Frequenza di funzionamento | CN470-510MHz | |
| Unione europea 863~870 MHz | ||
| US902~928MHz | ||
| AS923~925MHz | ||
| AU915~928MHz | ||
| CT850MHz | ||
| Potenza massima di trasmissione | 19 dBm | |
| Bilancio massimo del collegamento | 167 dB | |
| Sensibilità massima di ricezione | -140dBm (SF=12) | |
| Antenna LoRa | Antenne omnidirezionali esterne | |
| Interfaccia di comunicazione | UART,SPI,I2C,GPIO,ADC,RS485 | |
| Ambiente di lavoro | Temperatura di funzionamento | -40°C+85°C |
| Umidità di esercizio | 10% - 95% RH (non condensante) | |
| Fornitore di alimentazione | Modalità di alimentazione | Input DC 5~24V e batteria integrata (opzionale). |
| Capacità della batteria | 3.6 V/19000 mAH | |
| potenza | Corrente di riposo | ≤ 6 uA |
| corrente di trasmissione | ≤ 125 mA | |
| Ricevere corrente | ≤ 16mA | |
I parametri possono essere impostati su richiesta in base alle istruzioni di fabbrica e possono essere utilizzati dopo aver ricevuto il reindirizzamento della stazione base LoRaWAN
6.1KSULR-100 Generale LORA RTU impostazione dei parametri
KSULR-100 universale LORA RTU è collegato per impostare i parametri tramite cavo USB-TTL (acquistato da te stesso).Dopo aver rimosso il tappo morbido sul retro della scatola di acquisizione con una pinzetta e rimuovere la vite, la shell viene aperta e collegata come illustrato (RXD e TXD si collegano tra loro, cioè RXD del cavo USB-TTL è collegato a TXD della casella di acquisizione, TXD è collegato a RXD della casella di acquisizione,e TXD è collegato a RXD della casella di acquisizioneIl VCC viene cortocircuito al 3V3 con il limite di cortocircuito e il GND è collegato al GND della scatola di acquisizione)
6.1.1 Abilitare la funzione 485 della scheda madre
open the sensorbox configuration tool > Select the corresponding com> Baud rate 9600> Click Open to open the serial port > Click AN201>Function Select> Input c in the box after AT+FUNMODE= and then click AT+FUNMODE= OK appears at the bottom left to indicate completion
6.1.2 Modificare la frequenza di segnalazione dell'interfaccia di comunicazione del sensore
Clicca sulla casella dopo UART>AT+UART1CFG, inserisci 9600> e seleziona 8n1. Clicca su OK sotto AT+UART1CFG per indicare il completamento
6.2Impostare i parametri della query del sensore e il tempo della query
(Il default di fabbrica è di raccogliere i dati ogni 30 minuti e l'aumento della frequenza delle query aumenterà il consumo di energia).
Clicca su AN201> Clicca su RS485> Clicca su AT+TRANS485MODE= triangolo inverso posteriore selezionare il sondaggio> Clicca su AT+TRANS485MODE= impostare i parametri,ok> Inserisci 1800 nella casella dopo AT+SAMPLEDATATIM= > Clicca su AT+SAMPLEDATATIM= Imposta i parametri, ok> Inserire 8 nella casella dopo AT+REQDATA= > Inserire 0103010000030437 nella casella dopo 8> Fare clic su AT+REQDATA= impostare i parametri,ok> AT+RESPONSETIM= input 10000 nella casella dopo AT+RESPONSETIM= (tempo di alimentazione del sensore durante ogni query, troppo breve può portare a fallimento di ottenere dati corretti)> Clicca AT+ responsetim = parametri impostati, ok> clicca AT+REBOOT appare in basso a sinistra.significa che la rete è stata inserita con successo, e i dati possono essere visualizzati in background.
6.3 Riindirizzamento il LoRaWAN stazione base
Per inviare i pacchetti della stazione base LoRaWAN al server LoRa specificato, è necessario configurare l'indirizzo del server per la stazione base.
Aprire il browser Chrome, inserire l'IP della stazione base LoRaWAN (192.168.10.99 per questo esempio), quindi inserisci il nome utente e la password (nome utente = ospite, password = rimelink per questo esempio), e inserisci la pagina di configurazione web come mostrato di seguito.
Quindi fare clic su LoRaWAN Server Configuration > Server Address > inserire l'IP (lorawan.timeddd.com /b19>) > OK. Come mostrato nella figura qui sotto
6.4Accedere in background per visualizzare i dati
Accedere a http://lorawan.timeddd.com/unit/ULogin.aspx,
Numero del conto: 19240527
password: amministratore @ 666666
Dopo l'accesso, fare clic sull'opzione dati del dispositivo ID corrispondente per visualizzare i dati corrispondenti, e impostare in fabbrica per inviare i dati ogni 30 minuti
La posizione dell'ID è indicata nella figura
I dati ottenuti sono i seguenti (esadecimali): l'unità di distanza è 0,1 mm al di sotto di 6 m, l'unità di intervallo è mm al di sopra di 6 m e l'unità di temperatura è °C. Il 90° byte è il valore del livello del liquido,e l'undicesimo byte è il valore di temperaturaIn questo caso il valore del livello del liquido è 08E3, l'unità è mm e il valore della temperatura è 001B.il sensore misura il livello del liquido a 2275 mm e la temperatura a 27 °C.
KSULR-100 universale LORA RTU sono tutti 485 in uscita, che possono essere collegati all'etichetta sul sensore secondo la scatola di acquisizione.
7.1Installazione
7.1.1 Precauzioni
Per evitare danni alle apparecchiature causati da un'installazione e da una costruzione improprie, si prega di seguire le seguenti precauzioni:
7.1.2Preparare lo strumento di installazione
Non sono forniti strumenti di installazione per l'installazione dell'apparecchiatura.
7.1.3Installazione di apparecchiature all'interno
Installazione a parete
In primo luogo, posizionare la scatola multifunzione piatta sulla posizione di installazione della parete e utilizzare un marcatore per segnare il foro di installazione.il trapano a percussione (il trapano è di 8 mm) viene utilizzato per perforare i fori nella posizione di marcatura della pareteIl martello viene utilizzato per colpire la manica di gomma, in modo che la manica di gomma sia tutta nel foro di installazione.la vite con spazzatore viene utilizzata per fissare la scatola multifunzione sul muro.
Metodo di montaggio del palo
In primo luogo, utilizzare le viti di fissaggio per fissare il piano posteriore alla parte posteriore della scatola multifunzione e, in secondo luogo, utilizzare il cerchio per passare attraverso il foro del piano posteriore nella parte posteriore della scatola multifunzione;Avvolgi di nuovo l' anello intorno al palo., infine utilizzare un piccolo cacciavite per bloccare saldamente l'anello e l'installazione è completa.
7.1.4Installazione all'aperto di apparecchiature
Descrizione del formato di comunicazione dei dati
| Fport | Alti/bassi | Carico utile | Descrizione/Commenti | ||
| Tipo di sensore | Tipo di telaio | formato dei dati | |||
| 43 | - Su. | 0x04 | 0x01 | ADC |
3 byte: Il primo byte di tensione della batteria, il bit più alto è 0 per tensione normale, 1 per bassa tensione, i 7 bit inferiori per il valore di tensione, il valore effettivo deve essere diviso per 10, come 0x21 per 3.3V,tensione normale, 0x9F per 3,1 V, bassa tensione; I 2-3 byte di dati ADC occupano 2 byte e il valore riportato deve essere diviso per 1000, ad esempio 0xce4 per 3.3V |
| 43 | - Su. | 0x04 | 0x02 | IIC |
N+1 byte: Il primo byte di tensione della batteria, il bit più alto è 0 per tensione normale, 1 per bassa tensione, i 7 bit inferiori per il valore di tensione, il valore effettivo deve essere diviso per 10, come 0x21 per 3.3V,tensione normale, 0x9F per 3,1 V, bassa tensione; 2-N+1 byte dati IIC N byte sono uguali al numero di registri di lettura configurati |
| 43 | - Su. | 0x04 | 0x03 | RS485 |
N+1 byte Il primo byte di tensione della batteria, il bit più alto è 0 per tensione normale, 1 per bassa tensione, i 7 bit inferiori per il valore di tensione, il valore effettivo deve essere diviso per 10, come 0x21 per 3.3V,tensione normale, 0x9F per 3,1 V, bassa tensione; I dati RS485 a 2-N+1 byte sono coerenti con i dati inviati al dispositivo dal sensore |
| 43 | - Su. | 0x04 | 0x04 | temperatura |
3 byte: Il primo byte di tensione della batteria, il bit più alto è 0 per tensione normale, 1 per bassa tensione, i 7 bit inferiori per il valore di tensione, il valore effettivo deve essere diviso per 10, come 0x21 per 3.3V,tensione normale, 0x9F per 3,1 V, bassa tensione; 2-3 byte di dati sulla temperatura Il bit più alto dei due byte, 0: normale, 1: allarme; l'intero siglato a 15 bit più basso, il byte più alto prima, il valore effettivo deve essere diviso per 100, (ad esempio 97E6 indica allarme,La temperatura è di 61..18 °C, o 6FED indica nessun allarme. Temperatura -41,15 °C) |
7.2Immagazzinamento e trasporto
1, il prodotto deve essere conservato a -40°C~+80°C, umidità relativa non superiore al 90%, magazzino ventilato, asciutto, senza gas corrosivi.
Il prodotto è confezionato in un unico imballaggio con il certificato e il manuale d'uso.
7.3Condizioni di garanzia
Gli utenti in stretta conformità con le istruzioni, il cablaggio corretto, l'installazione, la manutenzione del caso, questo prodotto di garanzia gratuita per 1 anno.
Le seguenti circostanze non sono coperte dalla garanzia:
1. smontare la scheda e i suoi componenti;
2. lampo o forte corrente elettrica nel sistema, bruciato il circuito;
3. la tensione di alimentazione supera il valore limite, il circuito viene bruciato;
4. acqua da scatola elettrica o altri corpi estranei;
5- selezione errata, che eccede il campo d'uso del prodotto;
6Una certa parte del sensore o l'intera macchina è danneggiata.
