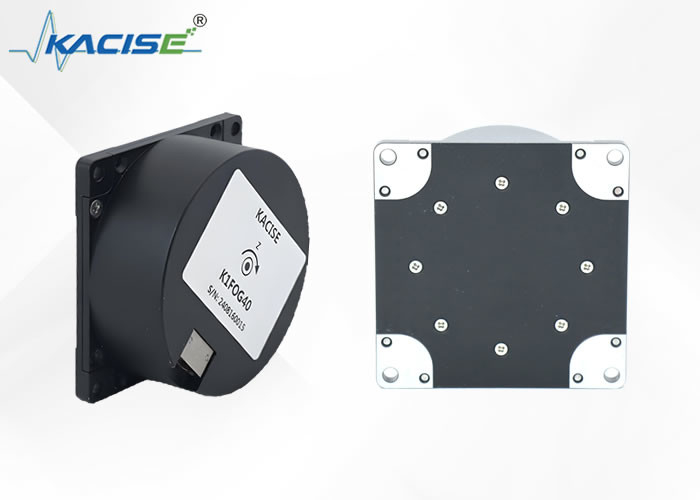

Descrizione del prodotto:
Riguardo al sensore dell' angolo inerziale
Il sensore in mano incorpora una tecnologia all'avanguardia per misurare la rotazione di un vettore rispetto al suo asse sensibile.Si basa sull'effetto Sagnac ottico sofisticato per misurare la velocità angolare di rotazione con precisione.
Meccanica operativa
Un circuito di rilevamento digitale a circuito chiuso costituisce il nucleo di questo dispositivo, catturando in modo efficiente la differenza di percorso ottico precipitata dal movimento della luce nel senso orario.Questo si verifica a causa di qualsiasi velocità angolare esercitata dall'esternoIl processo successivo prevede una modulazione e una demodulazione in due fasi del segnale di tensione del percorso ottico.
Dopo la modulazione, un sistema di feedback a circuito chiuso entra in azione, svolgendo il ruolo cruciale di controllo e facilitazione del monitoraggio in tempo reale del segnale di velocità angolare.
Funzionalità e specifiche
Il nostro prodotto vanta un design a due componenti, il primo è l'unità ottica sensibile alla velocità angolare, fondamentale per la sua funzione centrale.Il secondo elemento consiste in un sofisticato meccanismo di rilevamento del segnaleInsieme, forniscono all'utente dati vitali, in particolare l'incremento dell'angolo uniaxiale e le letture della temperatura interna, essenziali in varie applicazioni.
Caratteristiche:
- Nome del prodotto: Sensore giroscopico elettronico
- Drifto di bias (°) /h (10s liscia) -45~ + 70°C: ≤0.1
- Temperatura di conservazione (°C): -45 ̊+80
- Consumo di energia allo stato stazionario (temperatura totale) (W): < 4
- Orario (i) di inizio: 5
- Dislivello (°) /h (10s liscia, temperatura fissa): ≤0.03
Parametri tecnici:
| - Non lo so. |
elemento di prova |
H |
M |
L |
| 1 |
Dimensioni (mm) |
70 × 70 × 32 |
70 × 70 × 32 |
70 × 70 × 32 |
| 2 |
Orario di inizio (s) |
5 |
5 |
5 |
| 3 |
Dislivello (°) /h (10s e 100s di levigamento, temperatura fissa) |
≤ 0,03 ((10s)
≤ 0,01 ((100s)
|
≤ 0.05 |
≤ 0.3 |
| 4 |
Dislivello (°) /h (10 secondi di levigamento) -45~ + 70°C |
≤ 0.1 |
≤ 0.15 |
≤ 0.5 |
| 5 |
Ripetibilità del bias (°) /h |
≤ 0.03 |
≤ 0.05 |
≤ 0.3 |
| 6 |
Coefficiente di camminata casuale(o)/h1/2 |
≤ 0.005 |
≤ 0.01 |
≤ 0.02 |
| 7 |
Non linearità del fattore di scala (ppm) |
≤ 10 |
≤ 20 |
≤ 50 |
| 8 |
Ripetibilità del fattore di scala (ppm) |
≤ 10 |
≤ 20 |
≤ 50 |
| 9 |
Temperatura di funzionamento (°C) |
-40 ¢ + 70 |
-40 ¢ + 70 |
-40 ¢ + 70 |
| 10 |
Temperatura di conservazione (°C) |
-45 ¢ + 80 |
-45 ¢ + 80 |
-45 ¢ + 80 |
| 11 |
Intervallo dinamico (°) /s |
± 500 |
± 500 |
± 500 |
| 12 |
Tensione di alimentazione (V) |
± 5 |
± 5 |
± 5 |
| 13 |
Consumo di energia allo stato stazionario (temperatura totale) (W) |
< 4 |
< 4 |
< 4 |
| 14 |
peso (g) |
< 290 |
< 290 |
< 290 |

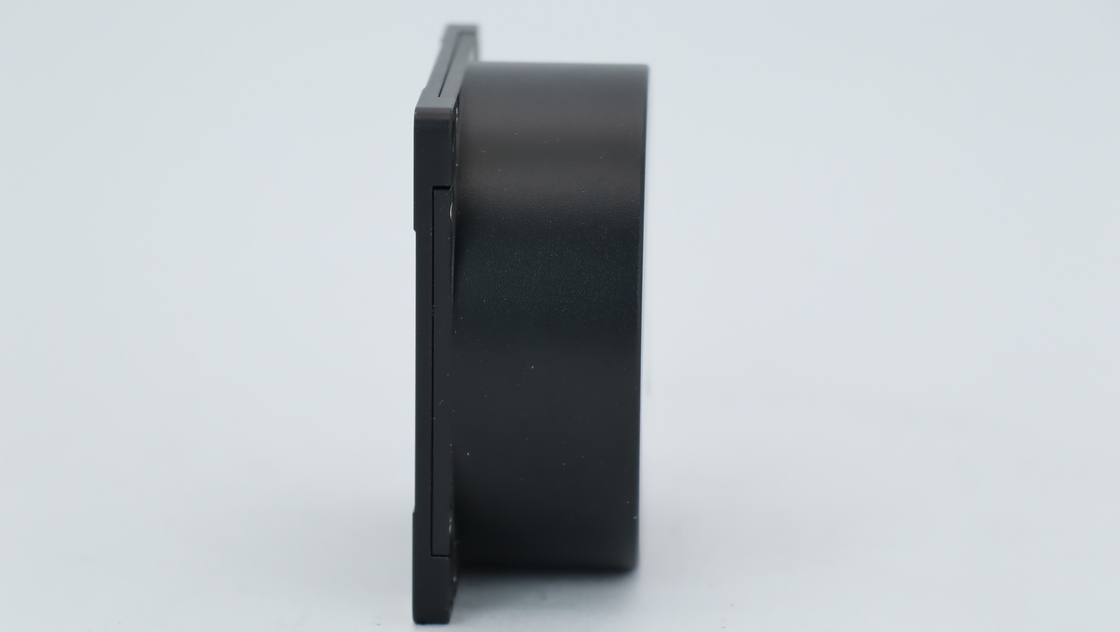

Dimensioni:
Applicazioni:
Portata di applicazione
I nostri prodotti sono progettati in modo ottimale per un'ampia gamma di applicazioni.ma non si limitano a::
- Crane fotoelettriche, che integrano sistemi ottici per una migliore prestazione;
- sistemi di gru che richiedono elevati livelli di controllo preciso;
- piattaforme di volo che beneficiano dei sistemi stabili e affidabili che forniamo;
- sistemi di navigazione inerziale, che sono fondamentali per un tracciamento accurato della posizione;
- sistemi di misurazione inerziale che richiedono una precisione costante e rigorosa;
- Strumenti ottici, dove i nostri prodotti contribuiscono a migliorare la precisione;
- apparecchiature fotografiche che richiedono stabilità per la cattura di immagini di qualità;
- Dispositivi di stabilizzazione della piattaforma, che dipendono dalla robustezza dei nostri prodotti;
- Strumenti di misurazione inerziale che soddisfano le diverse esigenze dell'industria.
Queste applicazioni sottolineano la versatilità e l'affidabilità dei nostri prodotti, rendendoli componenti indispensabili in questi settori.
Supporto e servizi:
Il nostro sensore giroscopico elettronico è progettato per fornire precise misurazioni della velocità di rotazione, garantendo alte prestazioni e affidabilità per le vostre applicazioni.Per migliorare la vostra esperienza e mantenere il funzionamento ottimale del vostro sensore, offriamo un supporto tecnico completo e servizi.
Supporto tecnico:
- Guida per la risoluzione dei problemi online: Accedi alla nostra guida dettagliata per la risoluzione dei problemi disponibile sul nostro sito web per aiutarti a diagnosticare e risolvere problemi comuni.
- Domande frequenti: consultare la sezione "Domande frequenti" per avere risposte rapide alle domande più frequenti sul funzionamento e le specifiche del sensore giroscopico elettronico.
- Aggiornamenti del firmware: mantenere il sensore aggiornato con gli ultimi miglioramenti del firmware per migliorare le funzionalità e le funzionalità.
Servizi:
- Assistenza all'installazione: i nostri esperti possono guidarvi attraverso il processo di installazione per assicurarsi che il sensore sia configurato correttamente per prestazioni ottimali.
- Servizi di taratura: offriamo servizi di taratura per mantenere l'accuratezza e la precisione del sensore giroscopico elettronico nel tempo.
- Formazione sui prodotti: sono disponibili sessioni di formazione su misura per aiutare l'utente e il suo team a comprendere appieno le funzionalità del sensore e come integrarlo efficacemente nei sistemi.
- Servizi di riparazione: Se il sensore richiede riparazione, i nostri tecnici qualificati sono pronti a ripristinare il suo funzionamento in modo rapido ed efficiente.
- Ricambi: Forniamo ricambi originali per garantire che il sensore mantenga le sue prestazioni e la sua longevità.
Si prega di consultare la documentazione fornita con il sensore per i dettagli specifici di supporto e assistenza.La nostra dedizione alla soddisfazione del cliente significa che ci sforziamo costantemente di migliorare i nostri servizi di supporto per soddisfare le vostre esigenze.
Imballaggio e trasporto:
Il sensore giroscopico elettronico è accuratamente confezionato in un sacchetto resistente alla statica per garantire che i suoi componenti delicati non siano influenzati dalle scariche elettrostatiche durante il trasporto.Il sensore è poi ammortizzato all'interno di un robusto, inserto di schiuma su misura che lo accarezza in modo sicuro, riducendo il rischio di danni da vibrazioni o urti.
Per l'imballaggio esterno, utilizziamo una scatola di cartone di alta qualità e resistente, che è dimensionata in modo appropriato per il prodotto per ridurre al minimo i movimenti inutili.La scatola è sigillata con nastro adesivo per mantenere la sua integrità e proteggerla dagli elementi durante il trasporto.
Ogni scatola è chiaramente etichettata con il nome del prodotto, il numero di parte e un codice a barre per una facile identificazione e tracciabilità.Abbiamo anche un elenco di imballaggio all' esterno per una rapida verifica del contenuto senza la necessità di aprire la scatola, preservando così l'integrità dell'imballaggio fino alla sua destinazione finale.
Per garantire una consegna rapida e sicura, il sensore giroscopico elettronico confezionato viene spedito tramite un servizio di corriere affidabile con opzioni di tracciamento e assicurazione.I clienti riceveranno un numero di tracciamento non appena l'articolo viene spedito., consentendo aggiornamenti in tempo reale sullo stato delle spedizioni.
