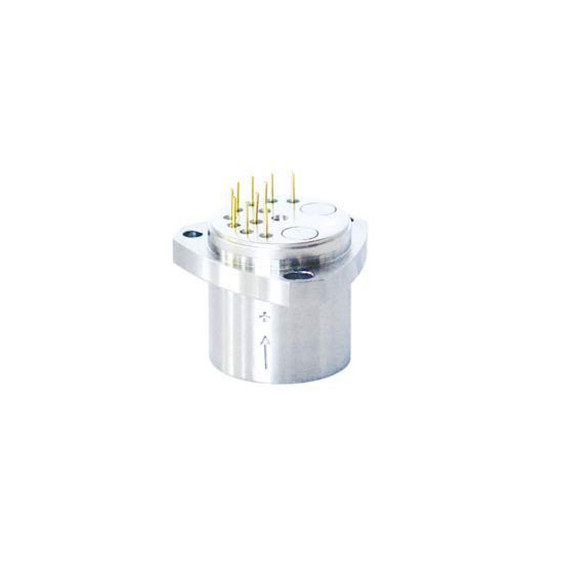

Descrizione del prodotto:
Gli accelerometri funzionano in modo abbastanza semplice: misurano l'accelerazione in unità di g e possono essere utilizzati su uno, due o tre assi.l'accelerometro a 3 assi è il più diffuso, composto da tre accelerometri che misurano l'accelerazione lungo direzioni distinte nei piani X, Y e Z.
Il sensore accelerometrico è un sistema di precisione per il monitoraggio della forza gravitazionale e il rilevamento delle vibrazioni, progettato per misurare le forze di accelerazione lineare in un intervallo di ± 80 g.con una risoluzione inferiore a 5 μg e un peso di 80 g, questo accelerometro lineare è ideale per applicazioni in cui è richiesta un'elevata precisione.L'intervallo di temperatura di immagazzinamento è da -55°C a +80°C e può funzionare con un ampio intervallo di tensione di ingresso da ±12V a ±18VQuesto sensore affidabile è ideale per il monitoraggio delle forze di accelerazione dinamiche in molte applicazioni diverse, come l'automotive, l'aerospaziale, la marina e l'automazione industriale.
Caratteristica del prodotto:
● Uscita analogica
● Ottima ripetibilità dell'indice
● Sensore di temperatura integrato disponibile in base alle esigenze
● Ampia gamma di resistenza al carico
● Flancelle di montaggio triangolare di precisione
● Applicazione nell'unità di controllo satellitare, nel dispositivo di misurazione della microgravità e nel sistema di navigazione inerziale nella capsula di rientro con equipaggio
Parametri tecnici:
| Prestazioni |
KSQA09A |
KSQA09B |
| Intervallo di input (g) |
± 80 |
± 40 |
| Bias (mg) |
≤ 5 |
≤ 5 |
| Sensibilità alla temperatura (μg/°C) |
≤ 30 |
≤ 50 |
| Ripetibilità composta di un mese (1σ) (μg) |
≤ 30 |
≤ 60 |
| Fattore di scala (mA/g) |
0.9 ~ 1.3 |
0.9 ~ 1.3 |
| Sensibilità alla temperatura (10-6/°C) |
≤ 50 |
≤ 80 |
| Ripetibilità composta di un mese (1σ) (10-6) |
≤ 40 |
≤ 60 |
| Linearità (μg/g)2) |
≤ 40 |
≤ 40 |
| Limita (μg) |
Meno di 5 |
Meno di 5 |
| Risoluzione (μg) |
Meno di 5 |
Meno di 5 |
| Voltaggio di ingresso (V) |
±12 ~ ±18 |
±12 ~ ±18 |
| Temperatura di funzionamento (°C) |
-45 ~ +80 |
-45 ~ +80 |
| Dimensione (mm) |
Ø 25,4×30 |
Ø 25,4×30 |
| Peso (g) |
≤ 80 |
≤ 80 |
|
Disegno:
| Disegno |
 |
|
| Disegni di configurazione KSQA09 |

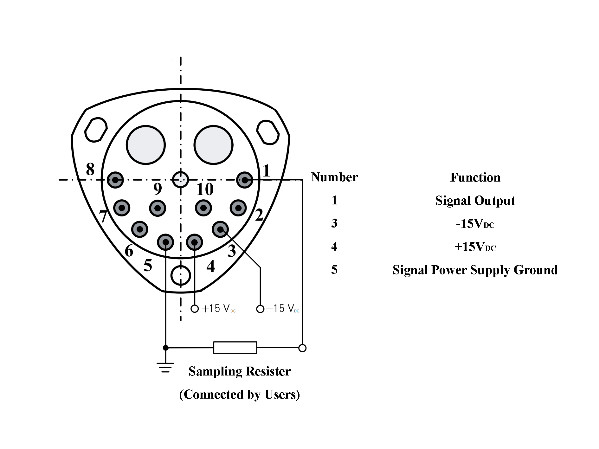

KSQA09 Diagramma di pin e cablaggio |
| |
|
| Ambiente |
| Vibrazione sinusoidale massima |
20g@20Hz ~ 2000Hz |
| Shock |
100 g, mezzo seno, 8ms ~ 12ms |
| Temperatura di conservazione |
-55°C ~ +80°C |
