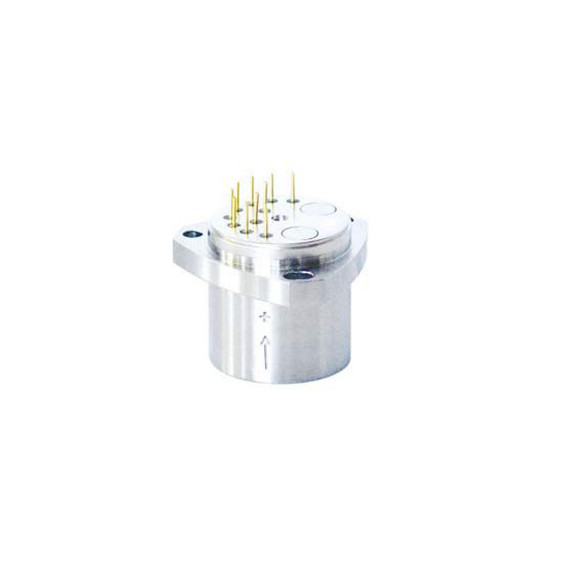

Descrizione del prodotto:
Il principio di funzionamento degli accelerometri non è eccessivamente complesso. quantificano l'accelerazione in unità g e sono adattabili alla misurazione lungo uno, due o tre assi.la scelta predominante è l'accelerometro a 3 assi, con tre accelerometri che catturano l'accelerazione in diverse direzioni che attraversano i piani X, Y e Z.
I sensori di accelerometro variano in tipo in base a diversi criteri, con gli accelerometri classificati in tre gruppi di precisione: alta precisione, media precisione e bassa precisione.L'evoluzione delle richieste del mercato e i progressi nelle tecnologie dei sensori di microaccelerazione dovrebbero guidare l'adozione diffusa di accelerometri MEMS in applicazioni di media e bassa precisioneNel frattempo, le applicazioni ad alta precisione saranno caratterizzate prevalentemente da accelerometri flessibili al quarzo meccanici.un accelerometro a pendolo meccanico classico ad alta precisione, mantiene la sua importanza come componente chiave nelle applicazioni ad alta precisione.
Caratteristica del prodotto:
● Uscita analogica
● Ottima ripetibilità dell'indice
● Sensore di temperatura integrato disponibile in base alle esigenze
● Ampia gamma di resistenza al carico
● Flancelle di montaggio triangolare di precisione
● Applicazione nell'unità di controllo satellitare, nel dispositivo di misurazione della microgravità e nel sistema di navigazione inerziale nella capsula di rientro con equipaggio
Parametri tecnici:
| Prestazioni |
KSQA09A |
KSQA09B |
| Intervallo di input (g) |
± 80 |
± 40 |
| Bias (mg) |
≤ 5 |
≤ 5 |
| Sensibilità alla temperatura (μg/°C) |
≤ 30 |
≤ 50 |
| Ripetibilità composta di un mese (1σ) (μg) |
≤ 30 |
≤ 60 |
| Fattore di scala (mA/g) |
0.9 ~ 1.3 |
0.9 ~ 1.3 |
| Sensibilità alla temperatura (10-6/°C) |
≤ 50 |
≤ 80 |
| Ripetibilità composta di un mese (1σ) (10-6) |
≤ 40 |
≤ 60 |
| Linearità (μg/g)2) |
≤ 40 |
≤ 40 |
| Limita (μg) |
Meno di 5 |
Meno di 5 |
| Risoluzione (μg) |
Meno di 5 |
Meno di 5 |
| Voltaggio di ingresso (V) |
±12 ~ ±18 |
±12 ~ ±18 |
| Temperatura di funzionamento (°C) |
-45 ~ +80 |
-45 ~ +80 |
| Dimensione (mm) |
Ø 25,4×30 |
Ø 25,4×30 |
| Peso (g) |
≤ 80 |
≤ 80 |
|
Disegno:
| Disegno |
 |
|

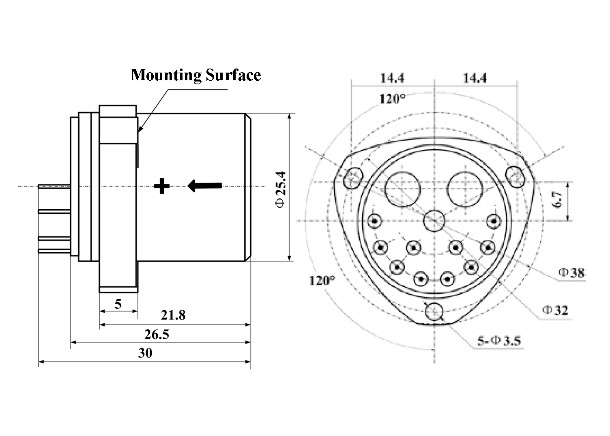

| Disegni di configurazione KSQA09 |

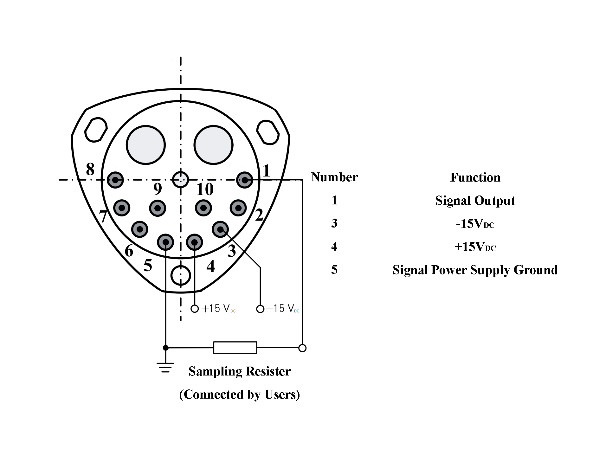

KSQA09 Diagramma di pin e cablaggio |
| |
|
| Ambiente |
| Vibrazione sinusoidale massima |
20g@20Hz ~ 2000Hz |
| Shock |
100 g, mezzo seno, 8ms ~ 12ms |
| Temperatura di conservazione |
-55°C ~ +80°C |
Applicazioni:
Il sensore di accelerometro Kacise KSQA09 è un sensore di velocità di movimento specializzato nella misurazione dell'accelerazione lineare e nel rilevamento delle vibrazioni.È certificato CE e ha un certificato anti-esplosione. Ha una linearità di ≤40 (μg/g2), un fattore di scala di 0,9 ~ 1,3 (mA/g) e una soglia di <5 (μg).È adatto a varie applicazioni quali l'automotiveIl numero minimo di ordini è di 1 pezzo e il tempo di consegna è di 5-8 giorni lavorativi.Viene fornito in scatole individuali e viene confezionato in pacchetti standard o richieste dei clienti disponibiliI termini di pagamento sono T/T, Western Union, MoneyGram, e la capacità di fornitura è di 1000 pezzi a settimana.
Supporto e servizi:
Supporto tecnico e manutenzione del sensore dell'accelerometro
- Scarichi di software e firmware
- Guida all'installazione e alla configurazione
- Informazioni sulla compatibilità del prodotto
- Informazioni sulla certificazione e sulla sicurezza dei prodotti
- Informazioni sulla risoluzione dei problemi
- Manuali dell'utente
- Riparazioni di apparecchiature
- Aggiornamenti di software e firmware
- Supporto all'utente finale
- Ritorno dei prodotti
Imballaggio e trasporto:
Imballaggio e spedizione del sensore dell'accelerometro
Il sensore dell'accelerometro è inserito in una bombola, sigillato in una scatola e spedito con un'etichetta.
Imballaggio
- Il sensore dell'accelerometro è avvolto in una bombola per la protezione durante il trasporto.
- La bombola è sigillata in una scatola.
Trasporti marittimi
- La scatola sigillata contenente il sensore dell'accelerometro è fornita con un'etichetta.
- L'etichetta include la destinazione della spedizione, le informazioni del mittente e il numero di tracciamento.
