Name: Sistema di navigazione inerziale robusto Dimensioni 160 mm x 150 mm Ospite ≤ 12,5 kg
Brand: Kacise
SKU: KsINS-01
Rating: 5 (192 reviews)

Casa Prodotti Sensore elettronico del giroscopio

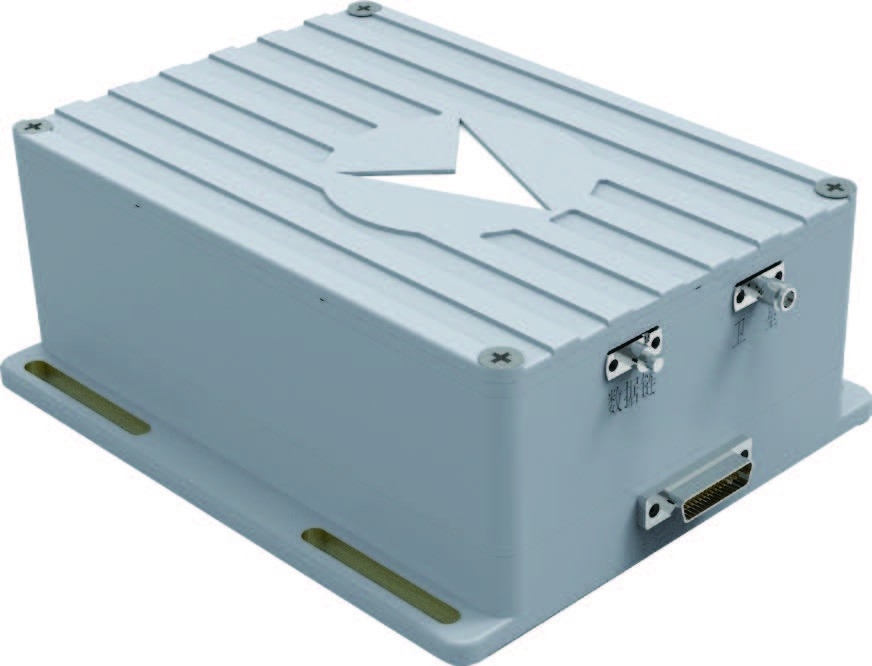

Sistema di navigazione inerziale robusto Dimensioni 160 mm x 150 mm Ospite ≤ 12,5 kg

Dettagli:

Luogo di origine:	China (Mainland)
Marca:	Kacise
Certificazione:	certificate of explosion-proof, CE
Numero di modello:	KsINS-01

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pcs
Imballaggi particolari:	each unit has individual box and all boxes are packed in standard packages or customers requests available
Tempi di consegna:	5-8 working days
Termini di pagamento:	T/T, Western Union, MoneyGram
Capacità di alimentazione:	1000 Pieces per Week

Contatto

Descrizione di prodotto dettagliata

Gamma dinamica:	Velocità: -2000m/s ~ 2000m/s; Accelerazione: -30g ~ 30g; Accelerazione: -5g/s ~ 5g/s.	peso:	Ospite ≤ 12,5 kg
Precisione di sincronizzazione spazio-temporale quando i satelliti sono disponibili (RMS):	0.1m/1ns	Temperatura di lavoro/temperatura di stoccaggio ((°C):	-55°C ~+70°C
Dimensioni dell'installazione:	160 mm x 150 mm	banda di frequenza di lavoro della connessione dati:	3.4GHz~3.6GHz
Precisione di sincronizzazione spaziotemporale in caso di rigetto del satellite (RMS):	5m/5ns	Interfaccia di ingresso/uscita:	2 RS-422, 1 RS-232, 1 Ethernet 100M
Evidenziare:	Sistema di navigazione inerziale Sensore giroscopico elettronico , 3Sensore giroscopico elettronico a.6 GHz

Descrizione del prodotto:

Essenziale per qualsiasi entità mobile è il trio di precisione, velocità ed equilibrio.navicella spazialeIn questo caso, diventa fondamentale la necessità di un sistema preciso per gestire e governare un movimento impeccabile.I sistemi di navigazione inerziale entrano in gioco come componente vitale, consentendo a questi veicoli di svolgere le loro mansioni in modo sicuro e preciso, senza essere collegati al GPS.

Diretto verso il volo di formazione di sciame di UAV,il sistema di navigazione cooperativa integrata di comunicazione e guida KsINS-01 combina la navigazione satellitare e i collegamenti dati per fornire precisi parametri di riferimento spazio-temporali per gli UAVDotato di ricezione di segnali a frequenza B1 e B3 di terza generazione Beidou, il sistema consente la comunicazione in rete tra nodi e dispone di funzioni di sincronizzazione spazio-temporale ad alta precisione.La sua precisione di sincronizzazione spaziotemporale è mantenuta al di sopra di 0..1m/1ns in condizioni di efficacia satellitare e superiori a 5m/5ns in condizioni di rigetto satellitare.

Caratteristiche:

● Sincronizzazione spazio-temporale di alta precisione tra nodi basata sulla differenza di vettore
● Sincronizzazione spazio-temporale di alta precisione tra i nodi in condizioni di rigetto satellitare
● Progettazione integrata approfondita della navigazione satellitare e del collegamento dati
● Rete e trasmissione dei dati tra nodi altamente affidabili

Parametri tecnici:

Indicatori di prestazione:

Precisione di posizionamento satellitare (2σ)	Livello: 6m, altezza: 8m
banda di frequenza di lavoro della connessione dati	3.4GHz~3.6GHz
Tasso di salto di frequenza	80000 salti/s
Distanza di comunicazione	100 chilometri
Tasso di comunicazione	200 kbps
Numero di nodi supportati	64
Precisione di sincronizzazione spazio-temporale quando i satelliti sono disponibili (RMS)	0.1m/1ns
Accuratezza della sincronizzazione spaziotemporale in caso di rigetto del satellite (RMS)	5m/5ns

Ambiente di applicazione:

Temperatura di lavoro/temperatura di stoccaggio ((°C)

-55°C ~+70°C

Intervallo dinamico

Velocità: -2000 m/s ~ 2000 m/s;

Accelerazione: -30g ~ 30g; accelerazione: -5g/s ~ 5g/s.

Proprietà meccaniche

Ambiente di shock di resistenza: mezza onda sinusale 20 g, 11 ms

Ambiente di vibrazione di resistenza: ambiente di vibrazione tipico dei droni

Proprietà fisiche:

Dimensioni	160 mm x 150 mm x 56 mm
Dimensioni dell'impianto	160 mm x 150 mm
peso	Ospite ≤ 12,5 kg

Interfaccia esterna:

Requisito di potenza	18V~36V DC, consumo di energia ≤ 30W, interruzione di corrente consentita non superiore a 5 ms
Interfaccia di ingresso/uscita	2 RS-422, 1 RS-232, 1 Ethernet 100M


Frequenza di uscita dei dati	10 Hz (tipico)

Supporto e servizi:

Risoluzione dei problemi
Aggiornamenti software
Sostituzione e riparazione del prodotto
Prova del prodotto e controllo della compatibilità
Informazioni generali sul prodotto e sull'uso

Imballaggio e trasporto:

Il sistema di navigazione inerziale e' confezionato e spedito in una scatola di cartone sicura.materiali di imballaggio rispettosi dell'ambiente per proteggere il sensore dai danni durante il trasportoLa scatola viene quindi sigillata con nastro adesivo e etichettata con il nome del prodotto e l'indirizzo di spedizione del cliente.Poi viene inserito in una scatola più grande con materiali di protezione aggiuntivi per garantire una consegna sicura.
