Descrizione del prodotto:
La precisione, la velocità e l'equilibrio sono aspetti fondamentali per le prestazioni ottimali di qualsiasi entità mobile.,In questo contesto, la necessità di un sistema preciso per sostenere e regolare il movimento senza errori è imperativa.I sistemi di navigazione inerziale svolgono un ruolo cruciale per consentire a questi veicoli di svolgere i loro compiti in modo sicuro e preciso, eliminando la dipendenza dal GPS.

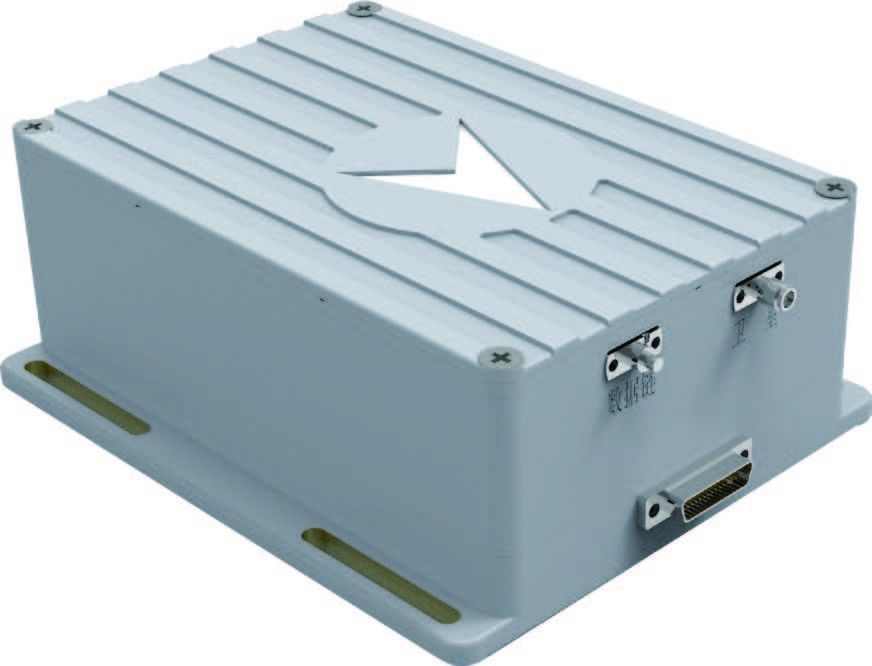

Il sistema di navigazione cooperativa integrato di comunicazione e guida KsINS-01 è progettato per il volo in schiera di UAV,integrare la navigazione satellitare e i collegamenti dati per fornire precisi parametri di riferimento spazio-temporali per gli UAVCon la ricezione dei segnali a frequenza B1 e B3 di terza generazione Beidou, il sistema facilita la comunicazione in rete tra i nodi e vanta funzioni di sincronizzazione spazio-temporale di alta precisione.La sua precisione di sincronizzazione spaziotemporale supera lo zero..1m/1ns in condizioni di efficacia satellitare ed è superiore a 5m/5ns in condizioni di rigetto satellitare.
Caratteristiche:
● Sincronizzazione spazio-temporale di alta precisione tra nodi basata sulla differenza di vettore
● Sincronizzazione spazio-temporale di alta precisione tra i nodi in condizioni di rigetto satellitare
● Progettazione integrata approfondita della navigazione satellitare e del collegamento dati
● Rete e trasmissione dei dati tra nodi altamente affidabili
Parametri tecnici:
Indicatori di prestazione:
| Precisione di posizionamento satellitare (2σ) |
Livello: 6m, altezza: 8m |
| banda di frequenza di lavoro della connessione dati |
3.4GHz~3.6GHz |
| Tasso di salto di frequenza |
80000 salti/s |
| Distanza di comunicazione |
100 chilometri |
| Tasso di comunicazione |
200 kbps |
| Numero di nodi supportati |
64 |
|
Precisione di sincronizzazione spazio-temporale quando i satelliti sono disponibili
(RMS)
|
0.1m/1ns |
|
Accuratezza della sincronizzazione spaziotemporale in caso di rigetto del satellite
(RMS)
|
5m/5ns |
Ambiente di applicazione:
| Temperatura di lavoro/temperatura di stoccaggio ((°C) |
-55°C ~+70°C |
| Intervallo dinamico |
Velocità: -2000 m/s ~ 2000 m/s;
Accelerazione: -30 g ~ 30 g; accelerazione: -5 g / s ~ 5 g / s.
|
| Proprietà meccaniche |
Ambiente di shock di resistenza: mezza onda sinusale 20 g, 11 ms
Ambiente di vibrazione di resistenza: ambiente di vibrazione tipico dei droni
|
Proprietà fisiche:
| Dimensioni |
160 mm x 150 mm x 56 mm |
| Dimensioni dell'impianto |
160 mm x 150 mm |
| peso |
Ospite ≤ 12,5 kg |
Interfaccia esterna:
| Requisito di potenza |
18V~36V di corrente continua, consumo di energia ≤ 30W, interruzione di corrente consentita non superiore a 5 ms |
| Interfaccia di ingresso/uscita |
2 RS-422, 1 RS-232, 1 Ethernet 100M |
| Frequenza di uscita dei dati |
10 Hz (tipico) |
Supporto e servizi:
- Fornire consulenza tecnica ai nostri clienti sull'uso e l'installazione del prodotto.
- Rispondere alle domande e risolvere eventuali problemi relativi al prodotto.
- Fornire soluzioni per ottimizzare le prestazioni dei prodotti.
- Assistenza con le richieste di garanzia e le riparazioni.
- Fornire aggiornamenti software gratuiti.
Imballaggio e trasporto:
- Il prodotto deve essere collocato in una scatola di cartone intatta.
- La scatola deve essere riempita con materiali di imballaggio sufficienti a proteggere il prodotto dai danni.
- Il prodotto deve essere spedito con un numero di tracciamento, conferma di consegna e assicurazione.
- Il vettore deve essere informato del peso, delle dimensioni e del valore del prodotto.
