Descrizione del prodotto:

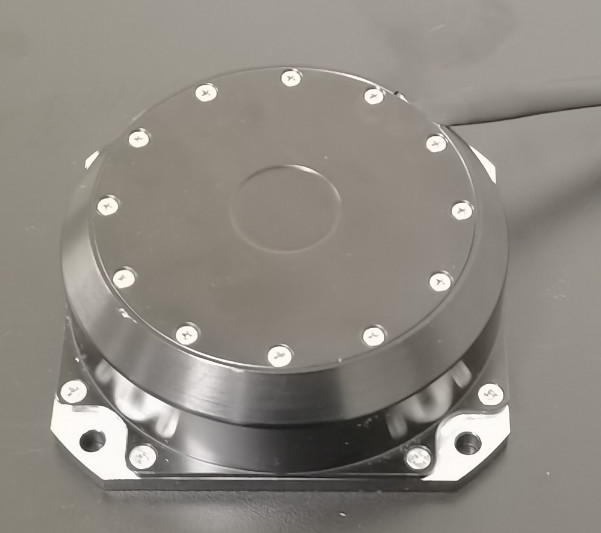

Il sensore giroscopico elettronico è un giroscopio in fibra ottica compatto e affidabile con elevata precisione e stabilità.ampia gamma di temperature di funzionamento e basso costoÈ una scelta perfetta per applicazioni che coinvolgono la navigazione di precisione, la misurazione dell'atteggiamento e il controllo del movimento.
Questo prodotto funge da sensore di velocità angolare inerziale che utilizza l'effetto ottico di Sagnac per misurare la velocità angolare di rotazione lungo l'asse sensibile del vettore.L'incorporazione di un circuito digitale di rilevamento a circuito chiuso facilita l'estrazione della differenza di percorso ottico indotta dalla velocità angolare fisica esterna nella luce in senso orarioAttraverso la modulazione e la demodulazione della tensione del segnale del percorso ottico, vengono stabiliti feedback e controllo a circuito chiuso, ottenendo il rilevamento in tempo reale dei segnali di velocità angolare.
Componenti e funzionalità:Questo prodotto, costituito da due parti integrali un'unità ottica sensibile alla velocità angolare e un modulo di rilevamento del segnale fornisce informazioni sugli incrementi di angolo uniaxiale e sulla temperatura interna..
aree di utilizzo: adattate per applicazioni quali gru fotoelettriche, gru convenzionali, piattaforme volanti, navigazione inerziale, sistemi di misurazione inerziale, strumenti ottici,attrezzature fotografiche, dispositivi di stabilizzazione della piattaforma e strumenti di misurazione inerziale.
Parametri tecnici:
| - Non lo so. |
Prodotto di prova |
H |
L |
Commento |
| 1 |

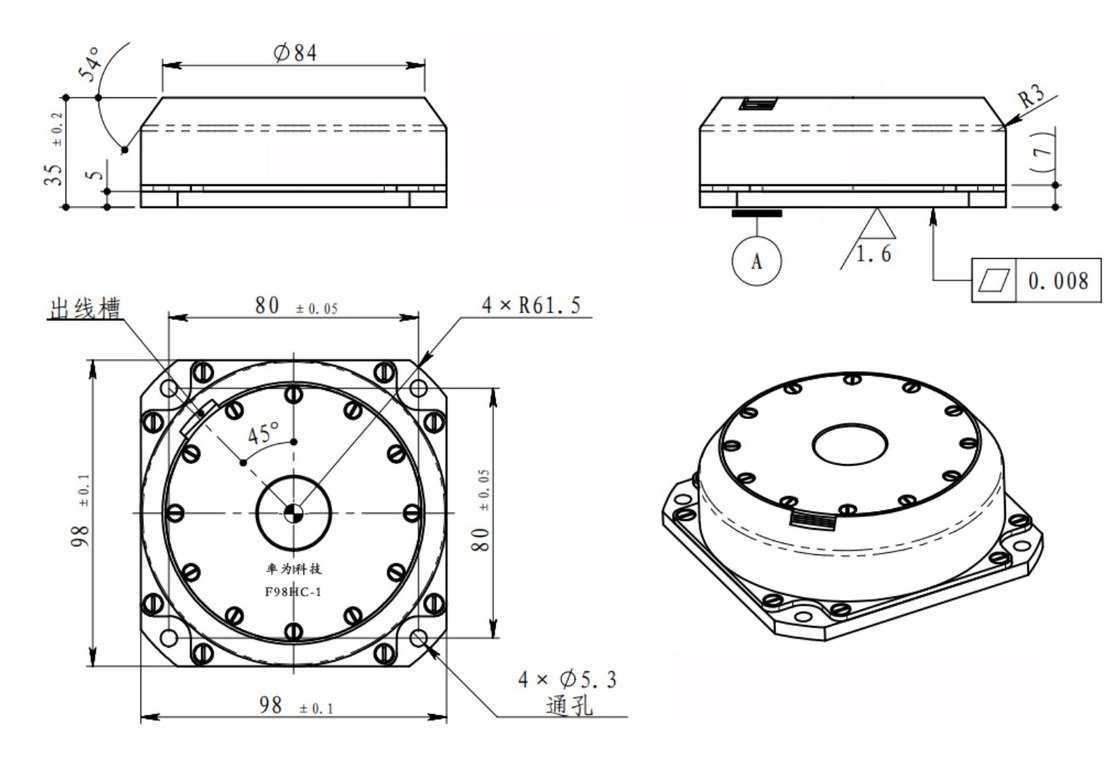

Dimensioni (mm) |
98 × 98 × 35 |
98 × 98 × 35 |
|
| 2 |
Orario di inizio (s) |
≤ 5 |
≤ 5 |
|
| 3 |
Dislivello del bias (°) /h (10s liscia, temperatura fissa) |
≤ 0.015 |
≤ 0.03 |
|
| 4 |
Dislivello (°) /h (10s liscia) -45~ + 70 |
≤ 0.03 |
≤ 0.06 |
|
| 5 |
Ripetibilità del bias (°) /h |
≤ 0.005 |
≤ 0.01 |
|
| 6 |
Coefficiente di camminata casuale(o)/h1/2 |
≤ 0.001 |
≤ 0.002 |
|
| 7 |
Non linearità del fattore di scala (ppm) |
≤ 10 |
≤ 20 |
|
| 8 |
Ripetibilità del fattore di scala (ppm) |
≤ 10 |
≤ 20 |
|
| 9 |
Temperatura di funzionamento °C |
-40 ¢ + 70 |
-40 ¢ + 70 |
|
| 10 |
Temperatura di conservazione (°C) |
-45 ¢ + 80 |
-45 ¢ + 80 |
|
| 11 |
Intervallo dinamico (°) /s |
± 300 |
± 300 |
|
| 12 |
Tensione di alimentazione (V) |
± 5 |
± 5 |
|
| 13 |
Consumo di energia allo stato stazionario (temperatura totale) (W) |
(3) |
(3) |
|
| 14 |
peso (g) |
< 550 |
< 550 |
|
