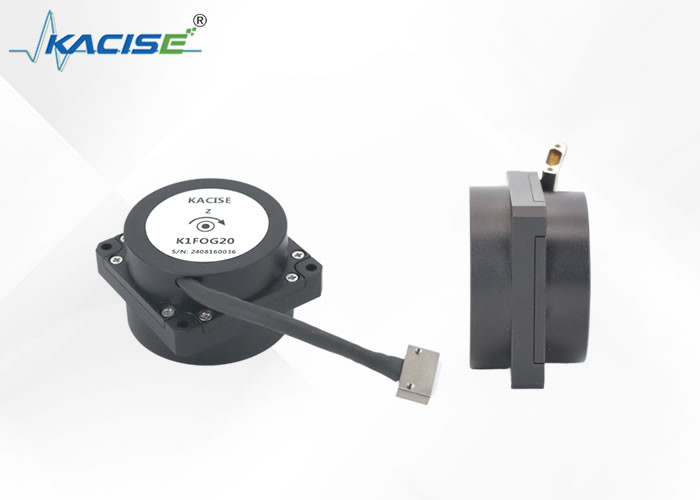

Descrizione del prodotto:
Questo prodotto è un sensore di velocità angolare inerziale basato sull'effetto ottico di Sagnac per misurare la velocità angolare di rotazione del vettore lungo l'asse sensibile.Il circuito di rilevamento digitale a circuito chiuso viene utilizzato per estrarre la differenza di percorso ottico della luce nel senso orario causata dalla velocità angolare fisica esterna, e il segnale di tensione del segnale di percorso ottico è modulato e demodulato,e il feedback e il controllo a circuito chiuso sono realizzati per raggiungere lo scopo di rilevamento del segnale di velocità angolare in tempo reale.
Funzione: questo prodotto è costituito da due parti: un'unità ottica sensibile alla velocità angolare e un rilevatore del segnale, che fornisce informazioni sull'incremento dell'angolo uniaxiale e informazioni sulla temperatura interna.
Applicazione: The products are mainly suitable for photoelectric crane / crane / flying platform / inertial navigation / inertial measurement system / optical / photographic instrument / platform stabilization device / inertial measurement instrument and other applications.

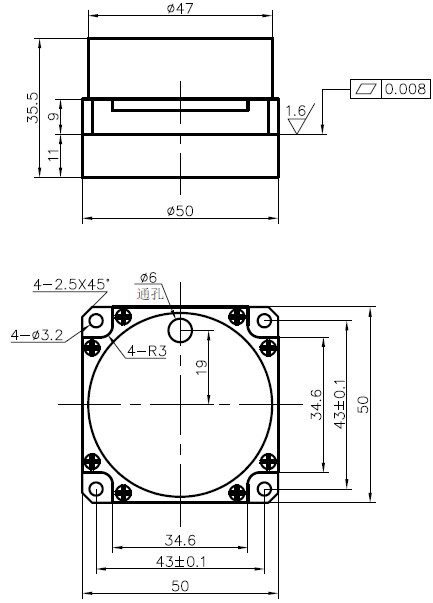

Modalità di installazione 1. dimensione: 50X50X32
Modalità di installazione: seconda dimensione: 50X50X36
Caratteristiche:
- Nome del prodotto:Sensore giroscopico elettronico
- Dimensioni (mm):50 × 50 × 36
- Intervallo dinamico (°) /s:± 900
- Ripetibilità del fattore di scala (ppm):≤ 10
- Temperatura di conservazione (°C):-50 ¢ + 80
- Non linearità del fattore di scala (ppm):≤ 10
Parametri tecnici:
| - Non lo so. |
elemento di prova |
H |
L |
| 1 |
Dimensioni (mm) |
50 × 50 × 36 |
50 × 50 × 36 |
| 2 |
Orario di inizio (s) |
5 |
5 |
| 3 |
Dislivello del bias (°) /h (10s liscia, temperatura fissa) |
≤ 0.1 |
≤ 0.3 |
| 4 |
Dislivello del bias (°) /h (10s liscia) -45~ + 70°C |
≤ 0.3 |
≤ 0.5 |
| 5 |
Ripetibilità del bias (°) /h |
≤ 0.05 |
≤ 0.1 |
| 6 |
Coefficiente di camminata casuale(o)/h1/2 |
≤ 0.01 |
≤ 0.02 |
| 7 |
Non linearità del fattore di scala (ppm) |
≤ 10 |
≤ 20 |
| 8 |
Ripetibilità del fattore di scala (ppm) |
≤ 10 |
≤ 20 |
| 9 |
Temperatura di funzionamento °C |
-45 ¢ + 70 |
-45 ¢ + 70 |
| 10 |
Temperatura di conservazione (°C) |
-50 ¢ + 80 |
-50 ¢ + 80 |
| 11 |
Intervallo dinamico (°) /s |
± 900 |
± 900 |
| 12 |
Tensione di alimentazione (V) |
+5 |
+5 |
| 13 |
Consumo di energia allo stato stazionario (temperatura totale) (W) |
< 4 |
< 4 |
| 14 |
peso (g) |
< 130 |
< 130 |
