Descrizione del prodotto:
Questo prodotto funziona come sensore di velocità angolare inerziale basato sull'effetto Sagnac ottico, misurando la velocità angolare di rotazione del vettore lungo il suo asse sensibile.Utilizzando un circuito digitale di rilevamento a circuito chiuso, estrae la differenza di percorso ottico risultante dalla velocità angolare fisica esterna nel senso orario.La modulazione e la demodulazione del segnale di tensione dal percorso ottico consentono un feedback e un controllo a circuito chiuso, garantendo il rilevamento in tempo reale dei segnali di velocità angolare.
Funzione: questo prodotto è costituito da due parti: un'unità ottica sensibile alla velocità angolare e un rilevatore del segnale, che fornisce informazioni sull'incremento dell'angolo uniaxiale e informazioni sulla temperatura interna.
Applicazione: The products are mainly suitable for photoelectric crane / crane / flying platform / inertial navigation / inertial measurement system / optical / photographic instrument / platform stabilization device / inertial measurement instrument and other applications.

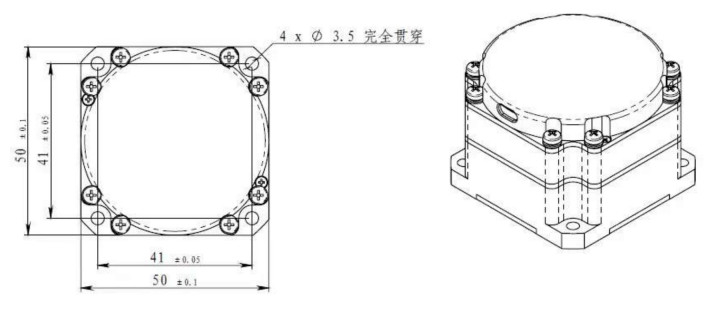

Modalità di installazione 1. dimensione: 50X50X32
Modalità di installazione: seconda dimensione: 50X50X36
Caratteristiche:
- Nome del prodotto: Sensore giroscopico elettronico
- Ripetibilità del fattore di scala (ppm): ≤ 10
- Intervallo dinamico (°) /s: ± 900
- Dislivello del bias (°) /h (10s liscia) -45~ + 70°C: ≤ 0.3
- Ripetibilità del bias (°) /h: ≤ 0.05
- Dislivello del bias (°) /h (10s liscia, temperatura fissa): ≤ 0.1
Parametri tecnici:
|
- Non lo so.
|
elemento di prova
|
H
|
L
|
|
1
|
Ddimensioni (mm)
|
50×50×36
|
50×50×36
|
|
2
|
Orario di inizio (s)
|
5
|
5
|
|
3
|
Drift di pregiudizio(°) / h (10s liscia, regolare la temperatura)
|
≤0.1
|
≤0.3
|
|
4
|
Drift di pregiudizio(°) /h (10s liscia) -45~ + 70°C
|
≤0.3
|
≤0.5
|
|
5
|
Bias ripetibilità (°) / h
|
≤0.05
|
≤0.1
|
|
6
|
Coefficiente di camminata casuale(o)/h1/2
|
≤0.01
|
≤0.02
|
|
7
|
Fattore di scala non-linearità (ppm)
|
≤10
|
≤20
|
|
8
|
Ripetibilità del fattore di scala (ppm)
|
≤10
|
≤20
|
|
9
|
Operaretemperatura°C
|
- 45 anni.️+ 70
|
- 45 anni.️+ 70
|
|
10
|
Temperatura di conservazione (°C)
|
- 50️+ 80
|
- 50️+ 80
|
|
11
|
Intervallo dinamico (°) / s
|
±900
|
±900
|
|
12
|
Tensione di alimentazione (V)
|
+5
|
+5
|
|
13
|
Consumo di energia allo stato stazionario (temperatura totale) (W)
|
< 4
|
< 4
|
|
14
|
peso (g)
|
<130
|
<130
|
