Descrizione del prodotto:

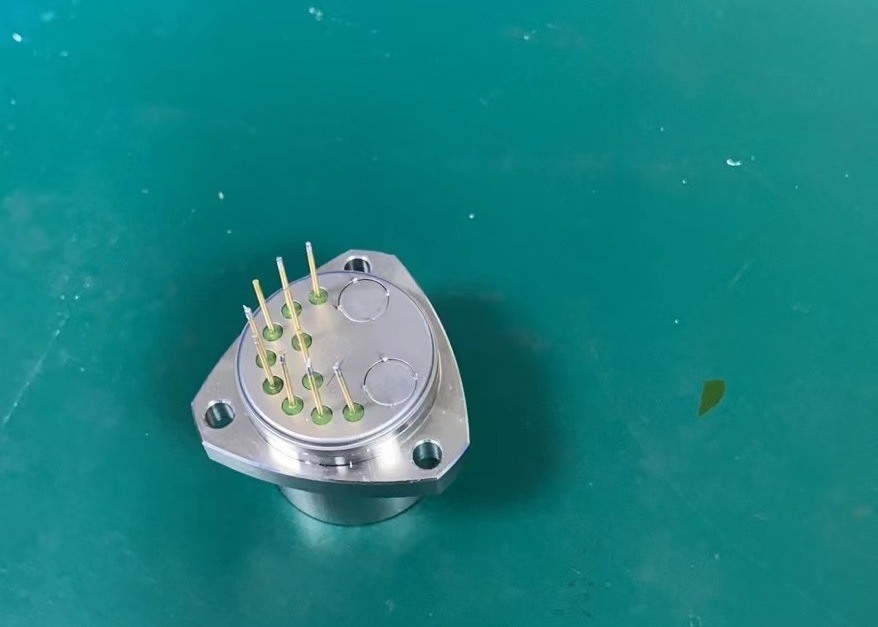

L'accelerometro flessibile al quarzo della serie KSJB5 è un sensore di media precisione progettato con un caratteristico fattore di forma compatto.resistenza alle vibrazioni e agli urtiQuesto sensore adattabile può essere utilizzato sia per test statici che dinamici e funziona come sensore standard di vibrazione e inclinazione.
Il prodotto si distingue per il suo design strutturale unico e il suo circuito specializzato, che garantisce che la corrente di uscita corrisponda linearmente alla forza applicata o all'accelerazione.Gli utilizzatori hanno la flessibilità di ottenere prestazioni di alta precisione calcolando e selezionando la resistenza di campionamento appropriataInoltre, il prodotto è dotato di un sensore di temperatura integrato, che facilita la compensazione dei valori di offset e dei fattori di scala per mitigare l'impatto delle variazioni della temperatura ambiente.,tutto secondo le preferenze dell'utente.
1. Dimensioni di contorno e definizione di pin di JB5-A
2. Dimensioni di contorno e definizione degli spilli di JB5-B
3. Dimensioni di contorno e definizione di pin di JB5-C
Definizione del pin:
1, uscita del segnale
2, aria
3, potenza -15V
4, potenza +15V
5, potenza e segnale di terra
6, 7, 8, vuoto
9, -9V o pt1000
10, +9V o pt1000
Parametri tecnici:
| Numero |
Parametri |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
Portata |
± 50 g |
± 50 g |
± 50 g |
| 2 |
rapporto di risoluzione |
< 5 μg |
< 5 μg |
< 5 μg |
| 3 |
valore di deviazione K0/K.1 |
< 5 mg |
< 7 mg |
< 10 mg |
| 4 |
fattore di scala K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
| 5 |
Coefficiente non lineare di secondo ordine K2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
la ripetibilità della sintesi dei valori di deviazione σK0(1σ,un mese) |
< 30 μg |
< 50 μg |
< 80 μg |
| 7 |
Ripetibilità integrata con fattore di scala σK1/K1(1σ,un mese) |
< 50 ppm |
< 80 ppm |
< 100 ppm |
| 8 |
Ripetibilità completa dei coefficienti non lineari K2/K1(1σ,un mese) |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 9 |
Ripetibilità completa dei coefficienti non lineari K2/K1(1σ,un mese) |
< 20 μg/°C |
< 30 μg/°C |
< 40 μg/°C |
| 10 |
valore di deviazione Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) |
< 40 ppm |
< 50 ppm |
< 80 ppm |
| 11 |
Rumore ((La resistenza di campionamento è di 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 12 |
larghezza di banda |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 13 |
Errore di rettifica delle vibrazioni |
< 30 μg/g2rms (50-500 Hz) |
< 30 μg/g2rms (50-500 Hz) |
< 30 μg/g2rms (50-500 Hz) |
| 14 |
Vibrazioni casuali |
20 g@20-2000 Hz |
20 g@20-2000 Hz |
20 g@20-2000 Hz |
| 15 |
sciopero |
250 g 4,5 ms |
250 g 4,5 ms |
250 g 4,5 ms |
| 16 |
errore di installazione |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 17 |
Intervallo di temperatura di funzionamento |
-55 ∼96°C |
-55 ∼96°C |
-55 ∼96°C |
| 18 |
Fornitore di alimentazione |
± 13 ~ ± 18V |
± 13 ~ ± 18V |
± 13 ~ ± 18V |
| 19 |
Consumo corrente |
< 20 mA |
< 20 mA |
< 20 mA |
| 20 |
Sensore di temperatura |
Personalizzabile da utente |
Personalizzabile da utente |
Personalizzabile da utente |
| 21 |
peso |
< 55 g |
< 55 g |
< 55 g |
| 22 |
Diametro di montaggio |
F25 mm |
F25.3 mm |
F25 mm |
| 23 |
Materiali di guscio |
Acciaio inossidabile della serie 300 |
Acciaio inossidabile della serie 300 |
Acciaio inossidabile della serie 300 |
Nota:
1. Il fattore di scala viene regolato in base alle esigenze dell'utente;
2Sensore di temperatura: suddiviso in AD590, pt1000, 18B20,
3. Ciclo di prova: suddiviso in 1 mese, 3 mesi, 6 mesi, 12 mesi, in base alle esigenze dell'utente per le prove;
4. installare in base alle esigenze dell'utente; le dimensioni possono essere leggermente regolate in base alle esigenze dell'utente e altri requisiti di prova possono essere eseguiti in base alle esigenze del cliente.
|
Applicazioni:
Sensore di accelerometro Kacise KSJB5 per il rilevamento della forza di gravità e delle vibrazioni
Il sensore accelerometrico Kacise KSJB5 è progettato per misurare e monitorare con precisione la forza di gravità e le vibrazioni.quindi è una scelta eccellente per coloro che sono alla ricerca di un dispositivo affidabile e sicuroLa quantità minima di ordine è 1pcs, e ogni unità viene fornita con scatola individuale, tutte confezionate in pacchetti standard o secondo le richieste dei clienti.
Questo dispositivo ha un alimentatore da 13V-18V e la sua larghezza di banda è superiore a 300 Hz. Il valore di deviazione K0/K1 è inferiore a 5mg. Può funzionare in un ampio intervallo di temperatura di funzionamento da -55°C a 96°C.Con sensore di accelerometro Kacise KSJB5, gli utenti possono facilmente rilevare e monitorare la forza di gravità e le vibrazioni.
Kacise KSJB5 Accelerometer Sensor supporta più metodi di pagamento, come T/T, Western Union, MoneyGram.Non c' è bisogno di preoccuparsi del tempo di consegnaÈ una scelta ideale per chi ha bisogno di un sistema di rilevamento delle vibrazioni e di un monitor di forza gravitazionale affidabile e resistente.
Supporto e servizi:
Supporto tecnico e manutenzione del sensore dell'accelerometro
Offriamo supporto tecnico completo e servizio per i nostri prodotti Sensori Accelerometro.
Sostegno
- Consulenza e assistenza tecnica gratuite
- Istruzioni per l'installazione e l'uso del sensore dell'accelerometro
- Guida alla risoluzione dei problemi
- Aiuto per qualsiasi problema di software o hardware
Servizio
- Servizi di riparazione e manutenzione
- Parti di ricambio e accessori
- Informazioni sulla garanzia
- Aggiornamenti e aggiornamenti del prodotto
Imballaggio e trasporto:
Imballaggio e spedizione
Il sensore Accelerometer è confezionato in una scatola di cartone con un inserto di schiuma protettiva.
Il sensore di accelerometro viene spedito tramite FedEx, UPS o USPS con le informazioni di tracciamento fornite.
