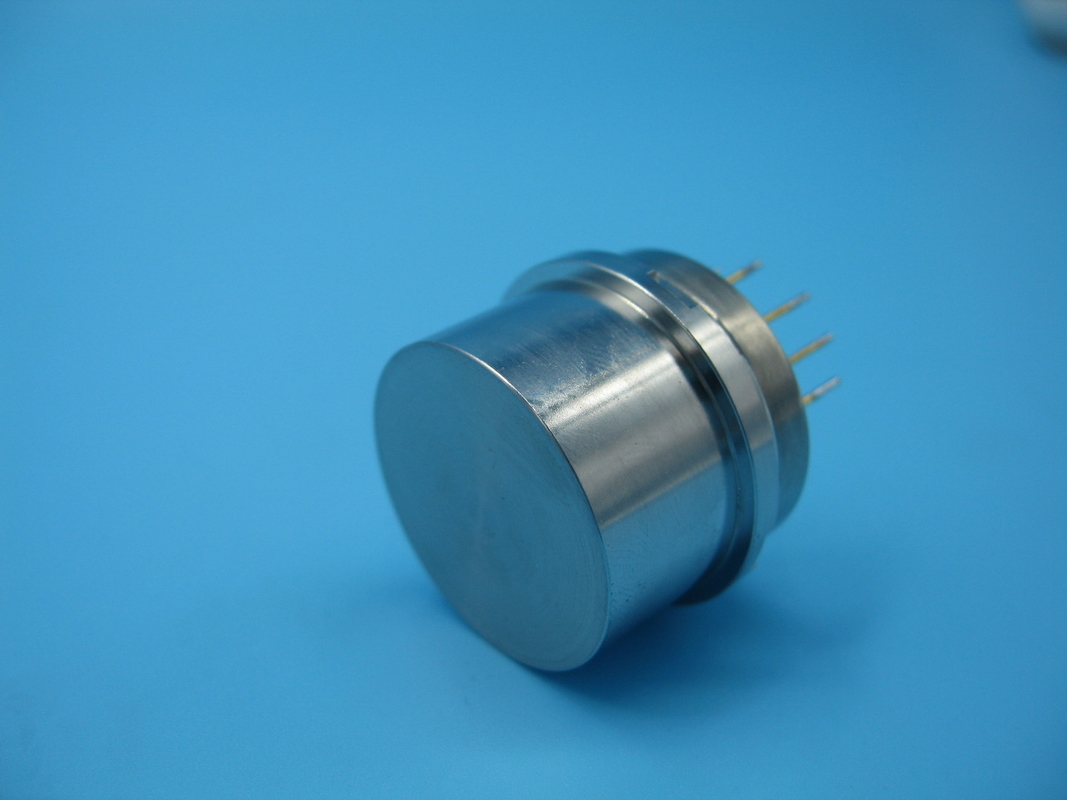

Descrizione del prodotto:
L'accelerometro flessibile in quarzo della serie KSJB5 è un sensore di media precisione noto per il suo design compatto unico.forte resistenza alle vibrazioniQuesto sensore è versatile, adatto sia per i test statici che dinamici, e funge da sensore standard di vibrazione e inclinazione.
Con un design strutturale unico e un circuito dedicato, questo prodotto garantisce che la sua corrente di uscita mantenga una relazione lineare con la forza applicata o l'accelerazione.Gli utenti possono regolare la precisione di uscita selezionando la resistenza di campionamento appropriata attraverso calcoliInoltre, il prodotto include un sensore di temperatura integrato, che consente agli utenti di compensare i valori di spostamento e i fattori di scala,ridurre efficacemente l'impatto della temperatura ambiente in base alle loro esigenze specifiche.
Campo di applicazione: ponte, diga, pozzo di petrolio, prova di inclinazione delle miniere di carbone, controllo delle ferrovie ad alta velocità, controllo della stabilità delle navi.

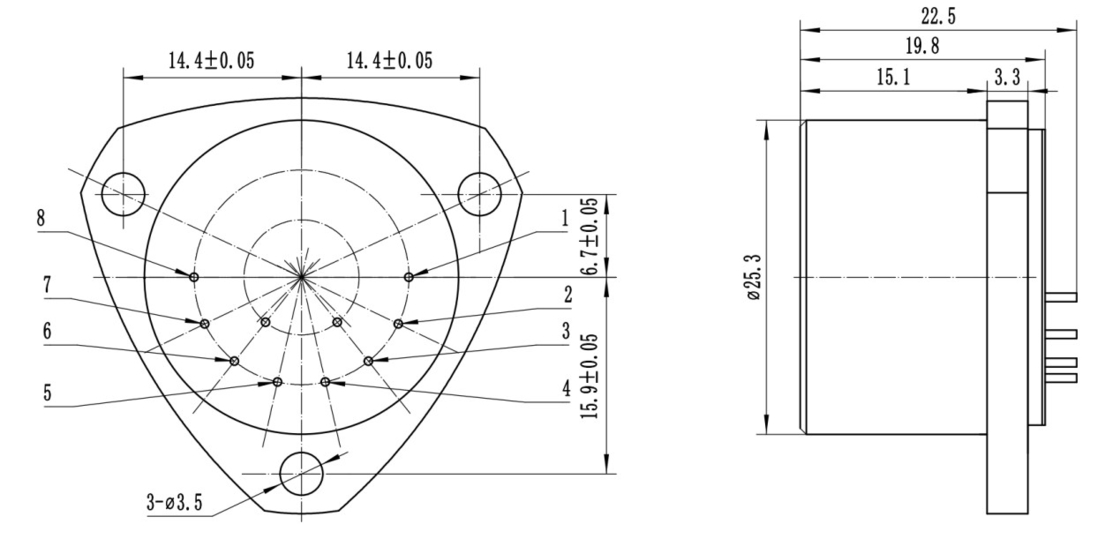

1. Dimensioni di contorno e definizione di pin di JB5-A

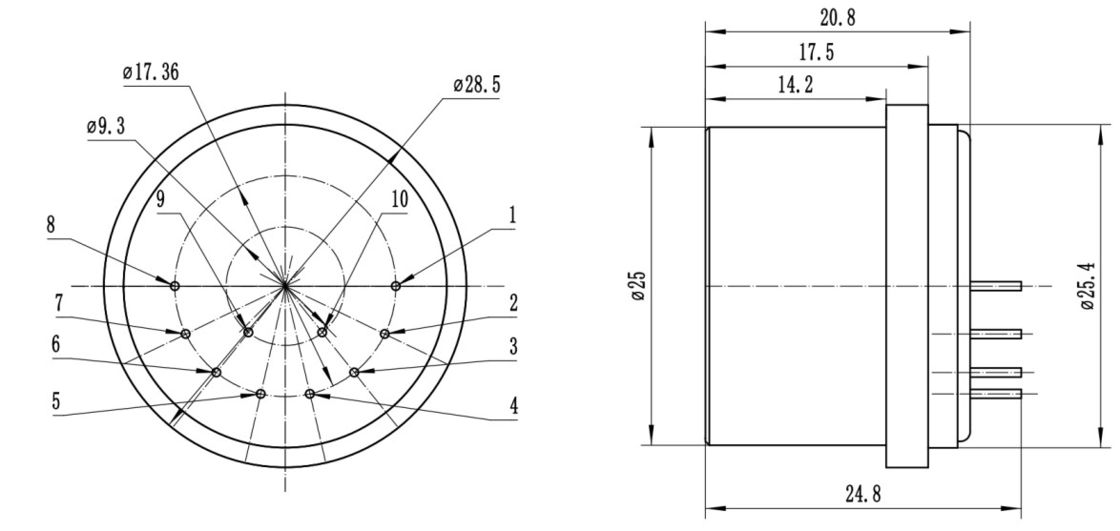

2. Dimensioni di contorno e definizione degli spilli di JB5-B
3. Dimensioni di contorno e definizione di pin di JB5-C
Definizione del pin:
1, uscita del segnale
2, aria
3, potenza -15V
4, potenza +15V
5, potenza e segnale di terra
6, 7, 8, vuoto
9, -9V o pt1000
10, +9V o pt1000
Parametri tecnici:
| Numero |
Parametri |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
Portata |
± 50 g |
± 50 g |
± 50 g |
| 2 |
rapporto di risoluzione |
< 5 μg |
< 5 μg |
< 5 μg |
| 3 |
valore di deviazione K0/K.1 |
< 5 mg |
< 7 mg |
< 10 mg |
| 4 |
fattore di scala K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
| 5 |
Coefficiente non lineare di secondo ordine K2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
la ripetibilità della sintesi dei valori di deviazione σK0(1σ,un mese) |
< 30 μg |
< 50 μg |
< 80 μg |
| 7 |
Ripetibilità integrata con fattore di scala σK1/K1(1σ,un mese) |
< 50 ppm |
< 80 ppm |
< 100 ppm |
| 8 |
Ripetibilità completa dei coefficienti non lineari K2/K1(1σ,un mese) |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 9 |
Ripetibilità completa dei coefficienti non lineari K2/K1(1σ,un mese) |
< 20 μg/°C |
< 30 μg/°C |
< 40 μg/°C |
| 10 |
valore di deviazione Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) |
< 40 ppm |
< 50 ppm |
< 80 ppm |
| 11 |
Rumore ((La resistenza di campionamento è di 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 12 |
larghezza di banda |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 13 |
Errore di rettifica delle vibrazioni |
< 30 μg/g2rms (50-500 Hz) |
< 30 μg/g2rms (50-500 Hz) |
< 30 μg/g2rms (50-500 Hz) |
| 14 |
Vibrazioni casuali |
20 g@20-2000 Hz |
20 g@20-2000 Hz |
20 g@20-2000 Hz |
| 15 |
sciopero |
250 g 4,5 ms |
250 g 4,5 ms |
250 g 4,5 ms |
| 16 |
errore di installazione |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 17 |
Intervallo di temperatura di funzionamento |
-55 ∼96°C |
-55 ∼96°C |
-55 ∼96°C |
| 18 |
Fornitore di alimentazione |
± 13 ~ ± 18V |
± 13 ~ ± 18V |
± 13 ~ ± 18V |
| 19 |
Consumo corrente |
< 20 mA |
< 20 mA |
< 20 mA |
| 20 |
Sensore di temperatura |
Personalizzabile da utente |
Personalizzabile da utente |
Personalizzabile da utente |
| 21 |
peso |
< 55g |
< 55 g |
< 55 g |
| 22 |
Diametro di montaggio |
F25 mm |
F25.3 mm |
F25 mm |
| 23 |
Materiali di guscio |
Acciaio inossidabile della serie 300 |
Acciaio inossidabile della serie 300 |
Acciaio inossidabile della serie 300 |
Nota:
1. Il fattore di scala viene regolato in base alle esigenze dell'utente;
2Sensore di temperatura: suddiviso in AD590, pt1000, 18B20,
3. Ciclo di prova: suddiviso in 1 mese, 3 mesi, 6 mesi, 12 mesi, in base alle esigenze dell'utente per le prove;
4. installare in base alle esigenze dell'utente; le dimensioni possono essere leggermente regolate in base alle esigenze dell'utente e altri requisiti di prova possono essere eseguiti in base alle esigenze del cliente.
|
Applicazioni:
Il sensore accelerometrico Kacise KSJB5 è perfetto per il sistema di rilevamento delle vibrazioni, che viene utilizzato in una vasta gamma di applicazioni, tra cui industriali, automobilistiche, mediche,sistemi aeronautici e di difesa. Può essere utilizzato per misurare le vibrazioni e gli urti in macchine, motori, turbine e generatori. Può anche essere utilizzato per misurare le vibrazioni di aeromobili, razzi e satelliti.può essere utilizzato per misurare e rilevare le vibrazioni nei dispositivi mediciInoltre, è adatto per il monitoraggio delle vibrazioni di edifici, ponti e altre strutture.
Supporto e servizi:
Supporto tecnico e manutenzione del sensore dell'accelerometro
Forniamo supporto tecnico e servizio per i prodotti Sensore Accelerometro.risoluzione dei problemi e riparazione.
Offriamo supporto telefonico e live chat per aiutarti a installare e utilizzare il prodotto. I nostri tecnici sono disponibili per fornire assistenza in caso di problemi o domande.
Offriamo anche risorse online come tutorial, FAQ e forum utente per aiutarti a ottenere il massimo dal tuo prodotto Sensore Accelerometro.
Il nostro team di assistenza clienti è disponibile per aiutarvi con qualsiasi domanda o preoccupazione che potreste avere.
Imballaggio e trasporto:
Imballaggio e spedizione del sensore dell'accelerometro
Il sensore dell'accelerometro sarà confezionato con bolle e confezionato in una scatola di cartone ondulato con materiale di ammortizzazione sufficiente a proteggere il sensore da eventuali danni esterni.
Una volta che il prodotto è stato accuratamente confezionato, verrà spedito entro 2-3 giorni lavorativi tramite un vettore di spedizione affidabile.
Il cliente riceverà informazioni di tracciamento per poter monitorare la spedizione.
