Descrizione del prodotto:
L'accelerometro flessibile a quarzo della serie KSJB5 è un sensore di media precisione caratterizzato dal suo unico design strutturale compatto.prestazioni di risposta dinamica, e robusta resistenza alle vibrazioni e agli urti, insieme ad alta affidabilità.Questo sensore è adatto sia per i test statici che dinamici e funziona anche come sensore standard di vibrazione e inclinazione.
Questo prodotto adotta un progetto strutturale esclusivo e un circuito specializzato.Gli utenti possono ottenere risultati di alta precisione effettuando selezioni calcolate della resistenza di campionamento appropriataInoltre, il prodotto incorpora un sensore di temperatura integrato per la compensazione del valore di offset e del fattore di scala,riducendo al minimo l'influenza della temperatura ambiente in conformità alle esigenze degli utenti.

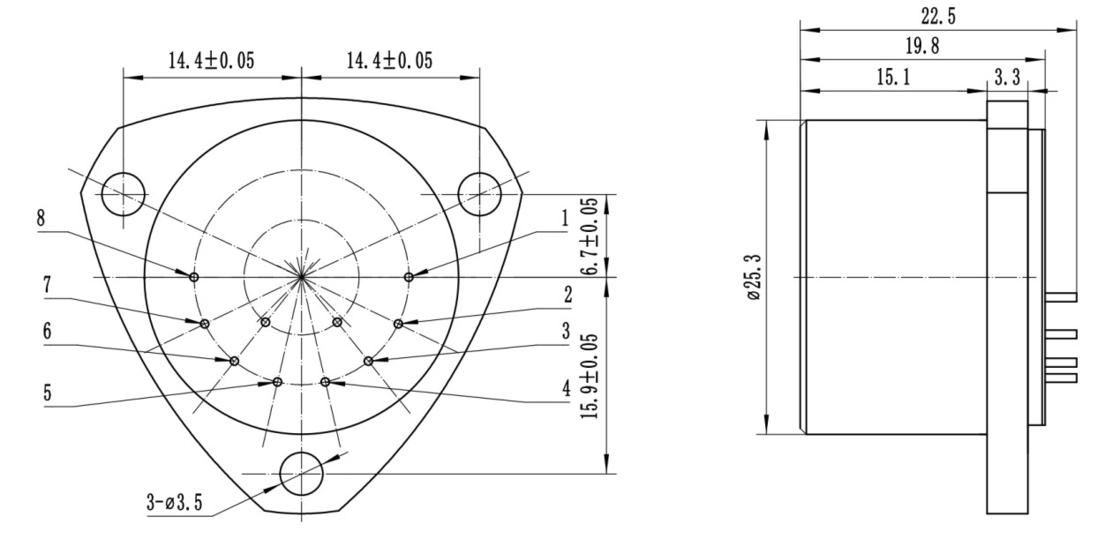

1. Dimensioni di contorno e definizione di pin di JB5-A
2. Dimensioni di contorno e definizione degli spilli di JB5-B

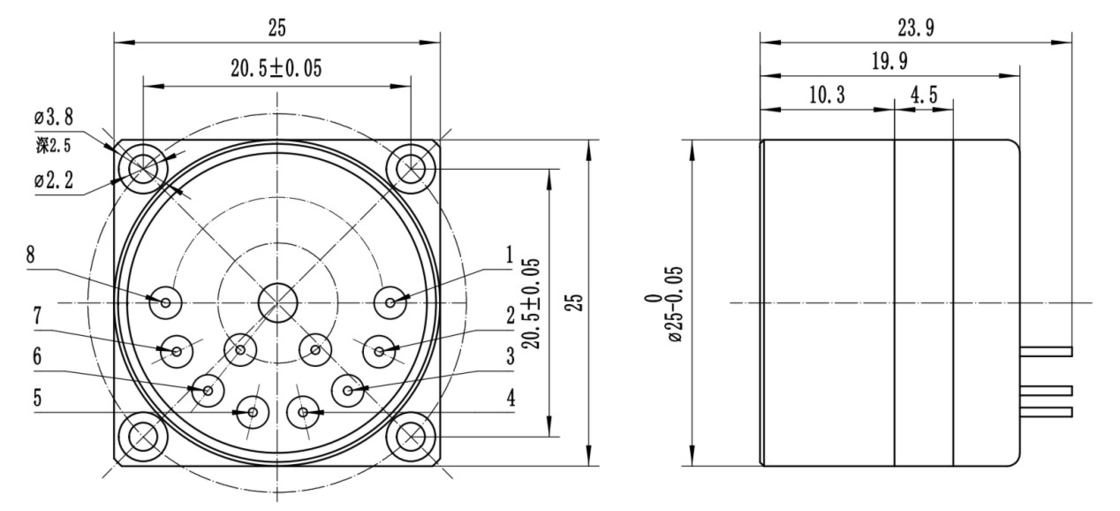

3. Dimensioni di contorno e definizione di pin di JB5-C
Definizione del pin:
1, uscita del segnale
2, aria
3, potenza -15V
4, potenza +15V
5, potenza e segnale di terra
6, 7, 8, vuoto
9, -9V o pt1000
10, +9V o pt1000
Parametri tecnici:
| Numero |
Parametri |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
Portata |
± 50 g |
± 50 g |
± 50 g |
| 2 |
rapporto di risoluzione |
< 5 μg |
< 5 μg |
< 5 μg |
| 3 |
valore di deviazione K0/K.1 |
< 5 mg |
< 7 mg |
< 10 mg |
| 4 |
fattore di scala K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
| 5 |
Coefficiente non lineare di secondo ordine K2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
la ripetibilità della sintesi dei valori di deviazione σK0(1σ,un mese) |
< 30 μg |
< 50 μg |
< 80 μg |
| 7 |
Ripetibilità integrata con fattore di scala σK1/K1(1σ,un mese) |
< 50 ppm |
< 80 ppm |
< 100 ppm |
| 8 |
Ripetibilità completa dei coefficienti non lineari K2/K1(1σ,un mese) |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 9 |
Ripetibilità completa dei coefficienti non lineari K2/K1(1σ,un mese) |
< 20 μg/°C |
< 30 μg/°C |
< 40 μg/°C |
| 10 |
valore di deviazione Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) |
< 40 ppm |
< 50 ppm |
< 80 ppm |
| 11 |
Rumore ((La resistenza di campionamento è di 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 12 |
larghezza di banda |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 13 |
Errore di rettifica delle vibrazioni |
< 30 μg/g2rms (50-500 Hz) |
< 30 μg/g2rms (50-500 Hz) |
< 30 μg/g2rms (50-500 Hz) |
| 14 |
Vibrazioni casuali |
20 g@20-2000 Hz |
20 g@20-2000 Hz |
20 g@20-2000 Hz |
| 15 |
sciopero |
250 g 4,5 ms |
250 g 4,5 ms |
250 g 4,5 ms |
| 16 |
errore di installazione |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 17 |
Intervallo di temperatura di funzionamento |
-55 ∼96°C |
-55 ∼96°C |
-55 ∼96°C |
| 18 |
Fornitore di alimentazione |
± 13 ~ ± 18V |
± 13 ~ ± 18V |
± 13 ~ ± 18V |
| 19 |
Consumo corrente |
< 20 mA |
< 20 mA |
< 20 mA |
| 20 |
Sensore di temperatura |
Personalizzabile da utente |
Personalizzabile da utente |
Personalizzabile da utente |
| 21 |
peso |
< 55 g |
< 55 g |
< 55 g |
| 22 |
Diametro di montaggio |
F25 mm |
F25.3 mm |
F25 mm |
| 23 |
Materiali di guscio |
Acciaio inossidabile della serie 300 |
Acciaio inossidabile della serie 300 |
Acciaio inossidabile della serie 300 |
Nota:
1. Il fattore di scala viene regolato in base alle esigenze dell'utente;
2Sensore di temperatura: suddiviso in AD590, pt1000, 18B20,
3. Ciclo di prova: suddiviso in 1 mese, 3 mesi, 6 mesi, 12 mesi, in base alle esigenze dell'utente per le prove;
4. installare in base alle esigenze dell'utente; le dimensioni possono essere leggermente regolate in base alle esigenze dell'utente e altri requisiti di prova possono essere eseguiti in base alle esigenze del cliente.
|
Applicazioni:
Campo di applicazione: ponte, diga, pozzo di petrolio, prova di inclinazione delle miniere di carbone, controllo delle ferrovie ad alta velocità, controllo della stabilità delle navi.
