Descrizione del prodotto:

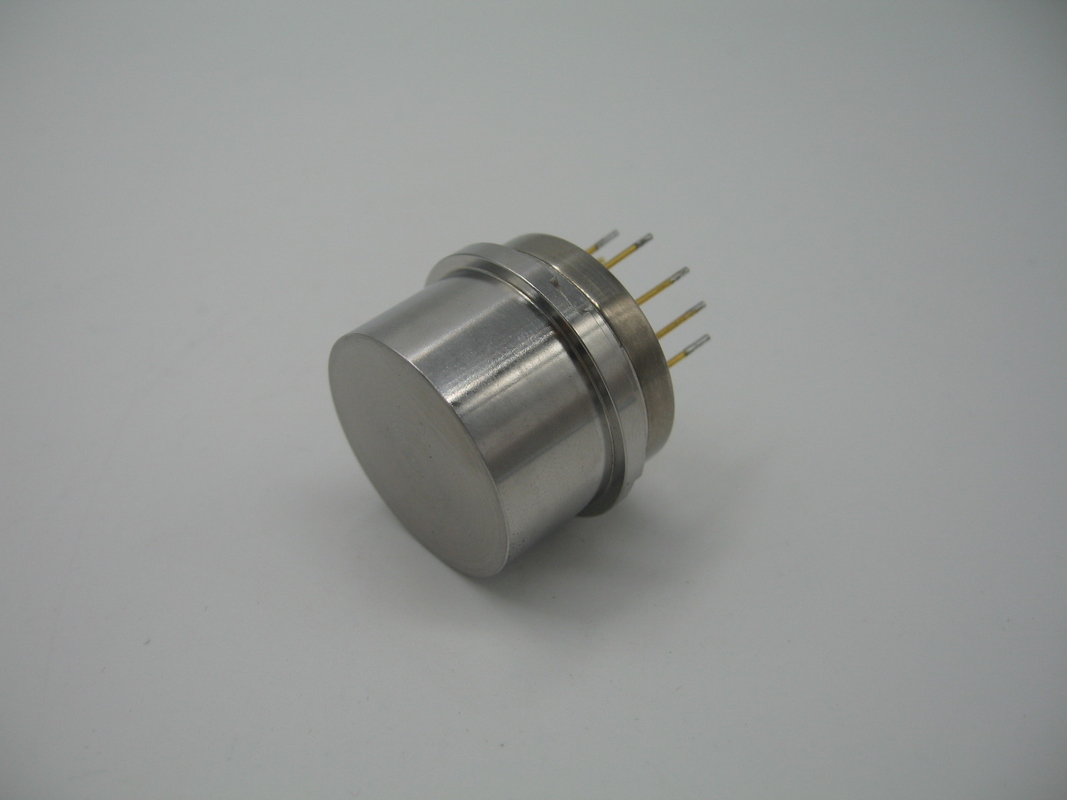

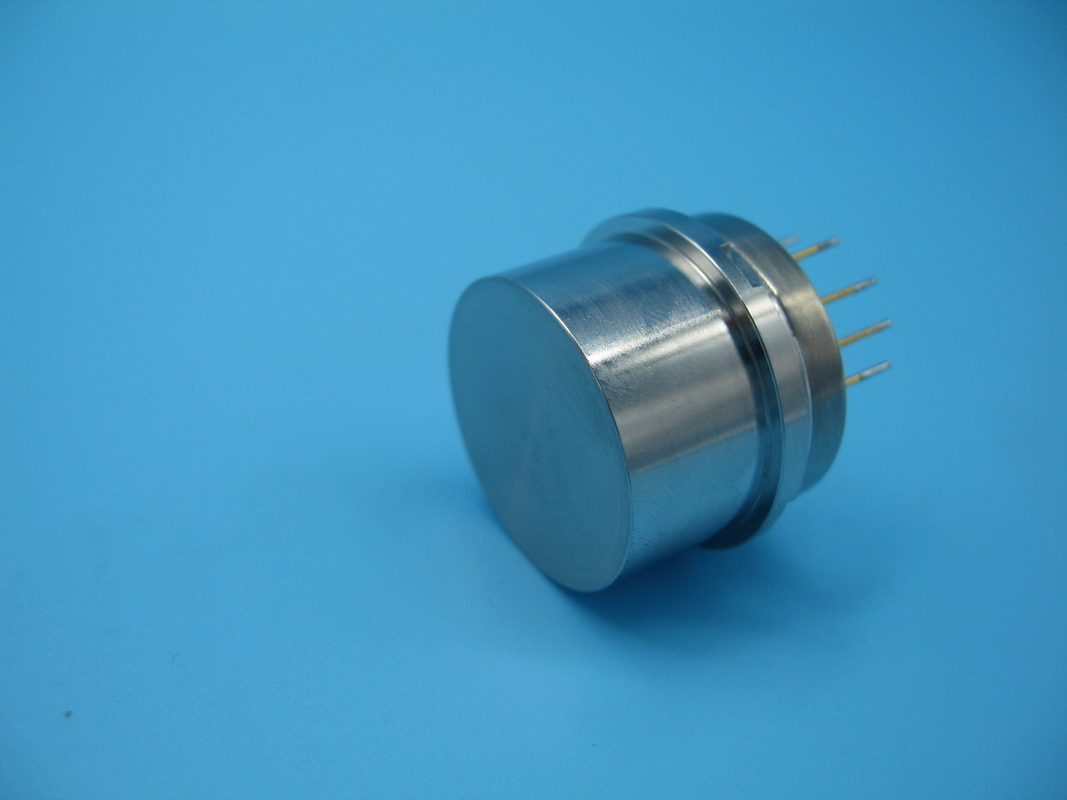

L'accelerometro flessibile in quarzo della serie KSJB4 è specificamente progettato per la resistenza alle alte temperature e alle vibrazioni.prestazioni di avvio, resistenza alle alte temperature e affidabilità senza pari.
Il prodotto adotta un design unico ad alta temperatura e sismico, tecnologia di imballaggio e circuito speciale, la corrente di uscita del prodotto è proporzionale all'accelerazione misurata,fornire misurazioni di accelerazione statiche e dinamiche, gli utilizzatori possono scegliere la resistenza di campionamento appropriata attraverso il calcolo, per ottenere un'output di alta precisione, e possono essere integrati in sensori di temperatura in base alle esigenze dell'utente,per la compensazione di offset e fattore di scala. Ridurre l'impatto della temperatura ambiente. Possiamo sostituire i prodotti della serie QA650, T185, T160, JAE, ma usiamo una struttura a doppia coppia, che è diversa dai prodotti di altre aziende,può rendere il valore di spostamento dell'accelerometro e il fattore di scala più stabiliQuesto prodotto è stato lanciato dal 2010 e il numero di consegne ha raggiunto le migliaia.è diventato un prodotto maturo, in particolare per la misurazione durante la perforazione di perforazioni petrolifere
Campo di applicazione: ponte, diga, pozzo di petrolio, prova di inclinazione delle miniere di carbone, controllo delle ferrovie ad alta velocità, controllo della stabilità delle navi.
1.JB4-01 Dimensioni strutturali e definizione dei perni

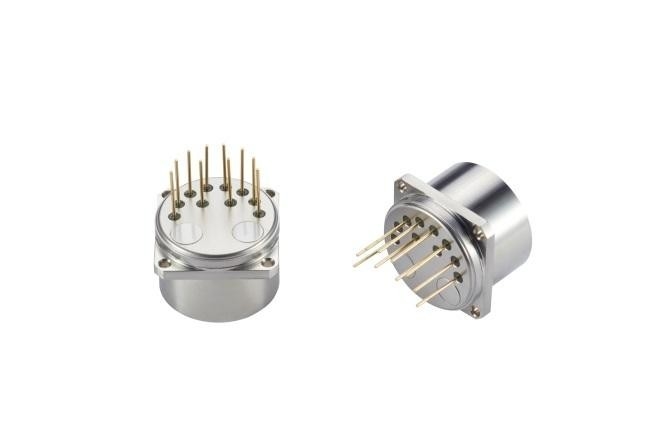

2.JB4-02A e JB4-03A Dimensioni strutturali e definizioni dei perni
3.JB4-02B e JB4-03B Dimensioni strutturali e definizioni dei perni
(Figura 1 del quadro generale del prodotto di tipo B)
(Figura 2 di sintesi del prodotto di tipo B)
4.JB4-02C e JB4-03C Dimensioni strutturali e definizioni di perni
5.JB4-02D e JB4-03D dimensione della struttura e definizione dei perni
Definizione del pin:
1, uscita del segnale
2, aria
3, potenza -15V
4, potenza +15V
5, potenza e segnale di terra
6, 7, 8, vuoto
9, -9V o pt1000
10, +9V o pt1000
Parametri tecnici:
| Numero |
Parametri |
KSJB4-01 |
KSJB4-02 |
KSJB4-03 |
| 1 |
Portata |
± 30 g |
± 30 g |
± 30 g |
| 2 |
valore di deviazione K0/K1 |
< 10 mg |
< 15 mg |
< 15 mg |
| 3 |
Valore di deviazione sintesi ripetibilità σk0 (1σ,un mese) |
< 50 μg |
< 200 μg |
< 200 μg |
| 4 |
coefficiente di temperatura |
< 50 μg/°C |
< 100 μg/°C |
< 100 μg/°C |
| 5 |
fattore di scala K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3mA/g |
| 6 |
Ripetibilità integrata per fattore di scala σk1/k1 (1σ,un mese) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
valore di deviazione Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
errore di installazione |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 9 |
Errore di rettifica delle vibrazioni |
< 30 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
| 10 |
Noise |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
| 11 |
Intervallo di temperatura di funzionamento |
-55 ∼96°C |
-55 ̊155°C |
-55 ≈ 180°C |
| 12 |
sciopero |
500 g 0,5 ms |
1000 g 0,5 ms |
1000 g 0,5 ms |
| 13 |
Vibrazioni casuali |
25 g @30-500 Hz |
25 g @30-500 Hz |
25 g @30-500 Hz |
| 14 |
rapporto di risoluzione |
< 10 μg |
< 10 μg |
< 10 μg |
| 15 |
larghezza di banda |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 16 |
Consumo corrente |
< 20 mA |
< 20 mA |
< 20 mA |
| 17 |
Dissipazione di potenza @ ±15VDC |
< 480 mW |
< 480 mW |
< 480 mW |
| 18 |
Fornitore di alimentazione |
±13 a ±18V |
±13 a ±18V |
±13 a ±18V |
| 19 |
peso |
< 55 g |
< 55 g |
< 55 g |
| 20 |
Diametro di montaggio |
F25 mm |
F25 mm |
F25 mm |
| 21 |
altezza |
< 21,5 mm |
< 21,5 mm |
< 21,5 mm |
| 22 |
Materiali di guscio |
Acciaio inossidabile della serie 300 |
Acciaio inossidabile della serie 300 |
Acciaio inossidabile della serie 300 |
Nota:
1. Il fattore di scala viene regolato in base alle esigenze dell'utente;
2Sensore di temperatura: diviso in AD590, pt1000,
3. Ciclo di prova: suddiviso in 1 mese, 3 mesi, 6 mesi, 12 mesi, in base alle esigenze dell'utente per le prove;
4. installare in base alle esigenze dell'utente; le dimensioni possono essere leggermente regolate in base alle esigenze dell'utente e altri requisiti di prova possono essere eseguiti in base alle esigenze del cliente.
|
