Descrizione del prodotto:

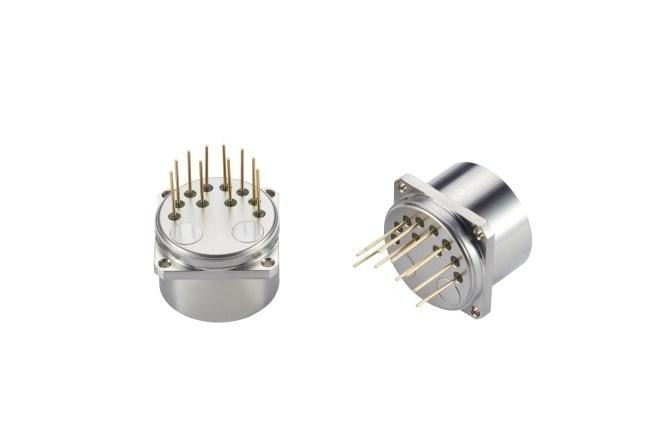

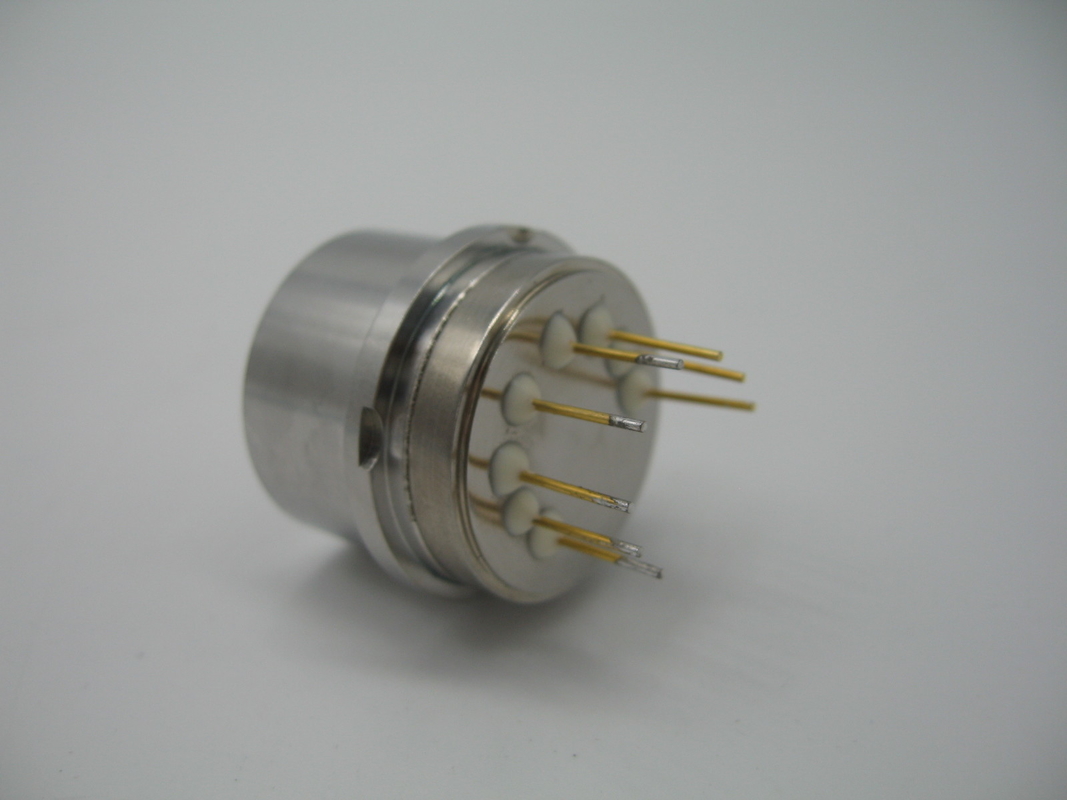

L'accelerometro flessibile a quarzo della serie KSJB4 è un sensore eccezionale resistente alle alte temperature e alle vibrazioni.e un' eccezionale affidabilitàQuesto sensore versatile può essere utilizzato sia per test statici che dinamici e funziona come sensore di vibrazione standard.

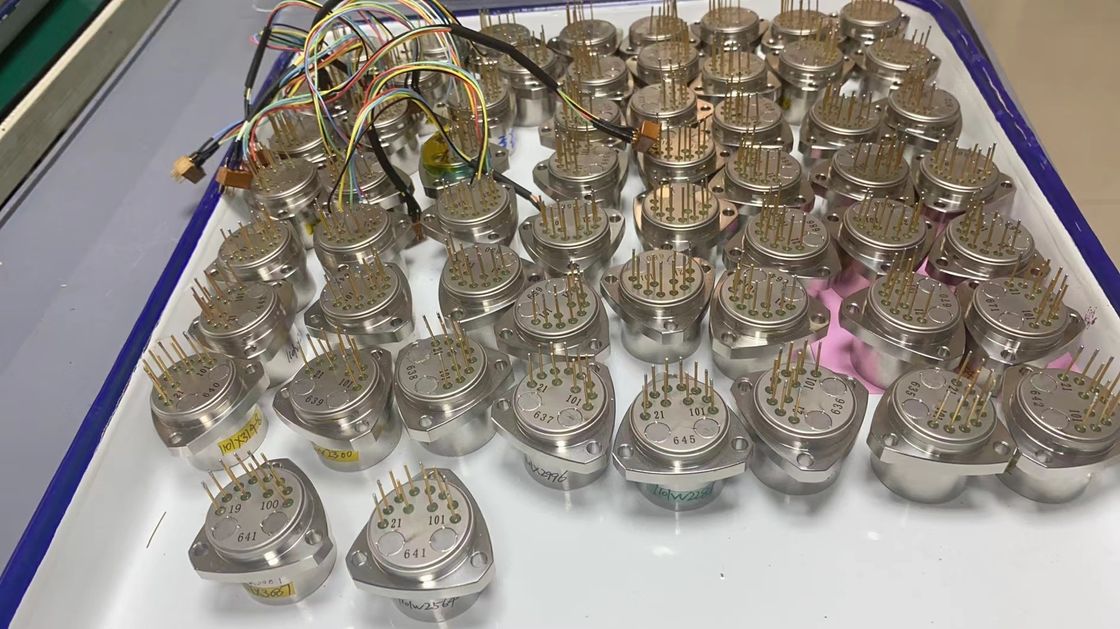

Il prodotto adotta un design unico ad alta temperatura e sismico, tecnologia di imballaggio e circuito speciale, la corrente di uscita del prodotto è proporzionale all'accelerazione misurata,fornire misurazioni di accelerazione statiche e dinamiche, gli utilizzatori possono scegliere la resistenza di campionamento appropriata attraverso il calcolo, per ottenere un'output di alta precisione, e possono essere integrati in sensori di temperatura in base alle esigenze dell'utente,per la compensazione di offset e fattore di scala. Ridurre l'impatto della temperatura ambiente. Possiamo sostituire i prodotti della serie QA650, T185, T160, JAE, ma usiamo una struttura a doppia coppia, che è diversa dai prodotti di altre aziende,può rendere il valore di spostamento dell'accelerometro e il fattore di scala più stabiliQuesto prodotto è stato lanciato dal 2010 e il numero di consegne ha raggiunto le migliaia.è diventato un prodotto maturo, in particolare per la misurazione durante la perforazione di perforazioni petrolifere
Campo di applicazione: ponte, diga, pozzo di petrolio, prova di inclinazione delle miniere di carbone, controllo delle ferrovie ad alta velocità, controllo della stabilità delle navi.
1.JB4-01 Dimensioni strutturali e definizione dei perni
2.JB4-02A e JB4-03A Dimensioni strutturali e definizioni dei perni
3.JB4-02B e JB4-03B Dimensioni strutturali e definizioni dei perni
(Figura 1 del quadro generale del prodotto di tipo B)
(Figura 2 di sintesi del prodotto di tipo B)
4.JB4-02C e JB4-03C Dimensioni strutturali e definizioni di perni
5.JB4-02D e JB4-03D dimensione della struttura e definizione dei perni
Definizione del pin:
1, uscita del segnale
2, aria
3, potenza -15V
4, potenza +15V
5, potenza e segnale di terra
6, 7, 8, vuoto
9, -9V o pt1000
10, +9V o pt1000
Parametri tecnici:
| Numero |
Parametri |
KSJB4-01 |
KSJB4-02 |
KSJB4-03 |
| 1 |
Portata |
± 30 g |
± 30 g |
± 30 g |
| 2 |
valore di deviazione K0/K1 |
< 10 mg |
< 15 mg |
< 15 mg |
| 3 |
Valore di deviazione sintesi ripetibilità σk0 (1σ,un mese) |
< 50 μg |
< 200 μg |
< 200 μg |
| 4 |
coefficiente di temperatura |
< 50 μg/°C |
< 100 μg/°C |
< 100 μg/°C |
| 5 |
fattore di scala K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3mA/g |
| 6 |
Ripetibilità integrata per fattore di scala σk1/k1 (1σ,un mese) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
valore di deviazione Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
errore di installazione |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 9 |
Errore di rettifica delle vibrazioni |
< 30 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
| 10 |
Noise |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
| 11 |
Intervallo di temperatura di funzionamento |
-55 ∼96°C |
-55 ̊155°C |
-55 ≈ 180°C |
| 12 |
sciopero |
500 g 0,5 ms |
1000 g 0,5 ms |
1000 g 0,5 ms |
| 13 |
Vibrazioni casuali |
25 g @30-500 Hz |
25 g @30-500 Hz |
25 g @30-500 Hz |
| 14 |
rapporto di risoluzione |
< 10 μg |
< 10 μg |
< 10 μg |
| 15 |
larghezza di banda |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 16 |
Consumo corrente |
< 20 mA |
< 20 mA |
< 20 mA |
| 17 |
Dissipazione di potenza @ ±15VDC |
< 480 mW |
< 480 mW |
< 480 mW |
| 18 |
Fornitore di alimentazione |
±13 a ±18V |
±13 a ±18V |
±13 a ±18V |
| 19 |
peso |
< 55 g |
< 55 g |
< 55 g |
| 20 |
Diametro di montaggio |
F25 mm |
F25 mm |
F25 mm |
| 21 |
altezza |
< 21,5 mm |
< 21,5 mm |
< 21,5 mm |
| 22 |
Materiali di guscio |
Acciaio inossidabile della serie 300 |
Acciaio inossidabile della serie 300 |
Acciaio inossidabile della serie 300 |
Nota:
1. Il fattore di scala viene regolato in base alle esigenze dell'utente;
2Sensore di temperatura: diviso in AD590, pt1000,
3. Ciclo di prova: suddiviso in 1 mese, 3 mesi, 6 mesi, 12 mesi, in base alle esigenze dell'utente per le prove;
4. installare in base alle esigenze dell'utente; le dimensioni possono essere leggermente regolate in base alle esigenze dell'utente e altri requisiti di prova possono essere eseguiti in base alle esigenze del cliente.
|
Applicazioni:
Il sensore accelerometrico Kacise KSJB4 è un monitor di forza gravitazionale e un accelerometro lineare specificamente progettato per misurare la velocità di movimento e rilevare un'elevata sensibilità.E' certificato a prova di esplosione., un intervallo di temperatura di funzionamento da -55 a 180°C, una fonte di alimentazione da 13V a 18V, rumore inferiore a 3000μg-rms (0-10000Hz) e una larghezza di banda superiore a 300 Hz.Viene fornito con un ordine minimo di 1pcs, ogni unità ha una scatola individuale e tutte le scatole sono confezionate in pacchetti standard o richieste dei clienti disponibili, e un tempo di consegna di 5-8 giorni lavorativi.MoneyGram, e la capacità di approvvigionamento è di 1000 pezzi a settimana.
Supporto e servizi:
Accelerometer Sensor offre supporto tecnico e servizi per aiutare i clienti a ottenere il massimo dal loro dispositivo.Il nostro team di supporto tecnico è disponibile per rispondere a qualsiasi domanda o domanda relativa al prodotto e alle sue caratteristicheOffriamo assistenza clienti 24 ore su 24, 7 giorni su 7, così come tutorial online e forum di supporto per aiutare gli utenti a trovare le informazioni di cui hanno bisogno.nonché un servizio di riparazione se si verificano problemi con il dispositivo.
Imballaggio e trasporto:
Il sensore dell'acceleratore è confezionato in un contenitore sicuro e affidabile per il trasporto sia interno che internazionale.Il prodotto è avvolto in una bombola e inserito in un sacchetto antistatico per proteggerlo dai danni elettriciIl prodotto viene quindi inserito in una robusta scatola di cartone con un rivestimento morbido per proteggerlo dalle scosse esterne durante il trasporto.
La scatola è etichettata con il nome del prodotto ed è chiaramente contrassegnata con l'indirizzo di spedizione.La scatola viene quindi spedita con un servizio di corriere affidabile e affidabile.
