Descrizione del prodotto:

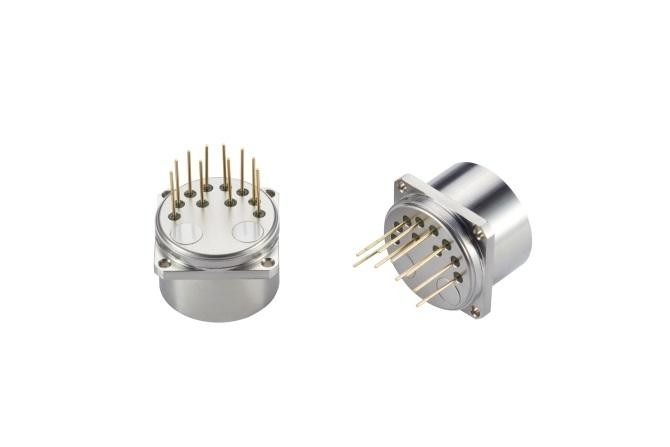

L'accelerometro flessibile a quarzo della serie KSJB4 è un sensore resistente alle vibrazioni e alle alte temperature, riconosciuto per la sua eccellente ripetibilità, prestazioni di avvio, resistenza alle alte temperature,e affidabilitàÈ adatto a prove statiche e dinamiche e funziona come sensore di vibrazione standard.
Il prodotto è caratterizzato dall'innovativo design ad alta temperatura e sismico, dalla tecnologia avanzata di imballaggio e da un circuito specializzato.La sua corrente di uscita è direttamente proporzionale all'accelerazione misurata, che lo rende adatto per le misurazioni di accelerazione statica e dinamica.può essere dotato di un sensore di temperatura per compensare lo spostamento e il fattore di scala in base alle esigenze dell'utente, attenuando efficacemente l'influenza della temperatura ambiente. In particolare, questo prodotto è un sostituto versatile per i prodotti della serie QA650, T185, T160 e JAE,dotato di una struttura unica a doppia coppia di coppia che lo distingue dai concorrentiQuesta innovazione migliora la stabilità dei valori di offset dell'accelerometro e dei fattori di scala pur mantenendo diritti di proprietà intellettuale indipendenti.questo prodotto ha visto migliaia di consegne ed è maturato nel corso degli anni di applicazione, particolarmente eccellente nella misurazione durante i processi di perforazione nell'industria petrolifera.
Campo di applicazione: ponte, diga, pozzo di petrolio, prova di inclinazione delle miniere di carbone, controllo delle ferrovie ad alta velocità, controllo della stabilità delle navi.

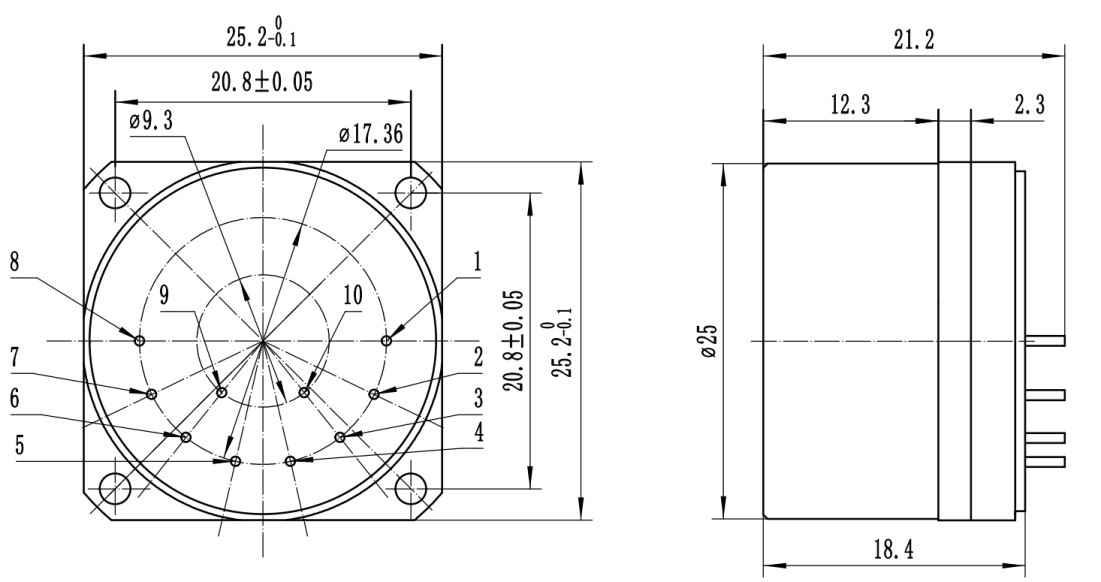

1.JB4-01 Dimensioni strutturali e definizione dei perni

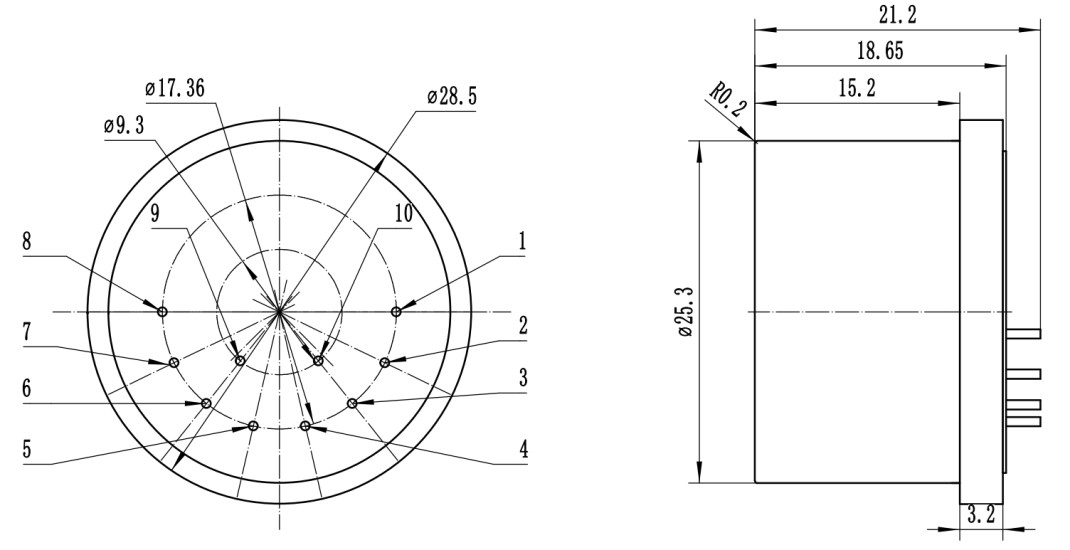

2.JB4-02A e JB4-03A Dimensioni strutturali e definizioni dei perni
3.JB4-02B e JB4-03B Dimensioni strutturali e definizioni dei perni
(Figura 1 del quadro generale del prodotto di tipo B)
(Figura 2 di sintesi del prodotto di tipo B)
4.JB4-02C e JB4-03C Dimensioni strutturali e definizioni di perni
5.JB4-02D e JB4-03D dimensione della struttura e definizione dei perni
Definizione del pin:
1, uscita del segnale
2, aria
3, potenza -15V
4, potenza +15V
5, potenza e segnale di terra
6, 7, 8, vuoto
9, -9V o pt1000
10, +9V o pt1000
Parametri tecnici:
| Numero |
Parametri |
KSJB4-01 |
KSJB4-02 |
KSJB4-03 |
| 1 |
Portata |
± 30 g |
± 30 g |
± 30 g |
| 2 |
valore di deviazione K0/K1 |
< 10 mg |
< 15 mg |
< 15 mg |
| 3 |
Valore di deviazione sintesi ripetibilità σk0 (1σ,un mese) |
< 50 μg |
< 200 μg |
< 200 μg |
| 4 |
coefficiente di temperatura |
< 50 μg/°C |
< 100 μg/°C |
< 100 μg/°C |
| 5 |
fattore di scala K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3mA/g |
| 6 |
Ripetibilità integrata per fattore di scala σk1/k1 (1σ,un mese) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
valore di deviazione Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
errore di installazione |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 9 |
Errore di rettifica delle vibrazioni |
< 30 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
| 10 |
Noise |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
| 11 |
Intervallo di temperatura di funzionamento |
-55 ∼96°C |
-55 ̊155°C |
-55 ≈ 180°C |
| 12 |
sciopero |
500 g 0,5 ms |
1000 g 0,5 ms |
1000 g 0,5 ms |
| 13 |
Vibrazioni casuali |
25 g @30-500 Hz |
25 g @30-500 Hz |
25 g @30-500 Hz |
| 14 |
rapporto di risoluzione |
< 10 μg |
< 10 μg |
< 10 μg |
| 15 |
larghezza di banda |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 16 |
Consumo corrente |
< 20 mA |
< 20 mA |
< 20 mA |
| 17 |
Dissipazione di potenza @ ±15VDC |
< 480 mW |
< 480 mW |
< 480 mW |
| 18 |
Fornitore di alimentazione |
±13 a ±18V |
±13 a ±18V |
±13 a ±18V |
| 19 |
peso |
< 55 g |
< 55 g |
< 55 g |
| 20 |
Diametro di montaggio |
F25 mm |
F25 mm |
F25 mm |
| 21 |
altezza |
< 21,5 mm |
< 21,5 mm |
< 21,5 mm |
| 22 |
Materiali di guscio |
Acciaio inossidabile della serie 300 |
Acciaio inossidabile della serie 300 |
Acciaio inossidabile della serie 300 |
Nota:
1. Il fattore di scala viene regolato in base alle esigenze dell'utente;
2Sensore di temperatura: diviso in AD590, pt1000,
3. Ciclo di prova: suddiviso in 1 mese, 3 mesi, 6 mesi, 12 mesi, in base alle esigenze dell'utente per le prove;
4. installare in base alle esigenze dell'utente; le dimensioni possono essere leggermente regolate in base alle esigenze dell'utente e altri requisiti di prova possono essere eseguiti in base alle esigenze del cliente.
|
|
Applicazioni:
Il sensore di accelerometro Kacise KSJB4 è progettato per soddisfare una varietà di requisiti di velocità di movimento, forza di gravità e rilevamento delle vibrazioni.con una temperatura di funzionamento compresa tra -55°C e -180°CCon il suo certificato di resistenza all'esplosione e CE, Kacise KSJB4 Accelerometer Sensor fornisce agli utenti una soluzione sicura e affidabile per la rilevazione della velocità di movimento, della forza di gravità e delle vibrazioni.E poi..., ha anche un valore di deviazione K0/K1 di ≤ ± 10 Mg.
Il sensore di accelerometro Kacise KSJB4 è ideale per il rilevamento della velocità di movimento, della forza di gravità e delle vibrazioni in varie applicazioni, tra cui test delle prestazioni automobilistiche, controllo di macchinari ad alta precisione,automazione industriale, la navigazione aerea, i sistemi di allarme antirrubo nonché il monitoraggio dei terremoti e degli tsunami.È disponibile in quantità minima di ordine di 1pcs e può essere confezionato in scatola individuale così come in pacchetti standard o richieste dei clientiCon il suo tempo di consegna veloce di 5-8 giorni lavorativi e le condizioni di pagamento di T/T, Western Union e MoneyGram, il sensore di accelerometro Kacise KSJB4 è una soluzione ideale per la velocità di movimento.rilevamento della forza di gravità e delle vibrazioni.
