Descrizione del prodotto:

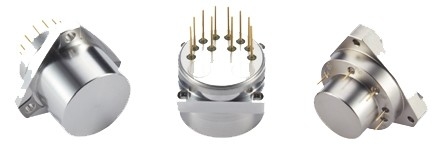

L'accelerometro flessibile a quarzo della serie KSJB3 è un piccolo sensore di grado militare altamente preciso progettato per una varietà di applicazioni di navigazione inerziale.Si distingue per la sua eccezionale stabilità a lungo termine, ripetibilità, prestazioni di avvio, adattabilità a diversi ambienti e elevata affidabilità.Questo sensore adattabile può essere utilizzato per i test statici e dinamici e funge da sensore di vibrazione e inclinazione standardLa sua corrente di uscita mostra una relazione lineare con la forza applicata o l'accelerazione,offrendo agli utenti la flessibilità di regolare la precisione di uscita selezionando la resistenza di campionamento appropriataInoltre, il sensore di temperatura integrato consente agli utenti di compensare i valori di spostamento e i fattori di scala, attenuando l'influenza delle variazioni della temperatura ambiente.Le sue applicazioni comprendono le misurazioni inerziali nei sistemi militari di navigazione inerziale e l'isolamento da vibrazioni e il test di inclinazione di strumenti e attrezzature di precisione nell'aerospazio, dell'aviazione, della marina e della difesa.

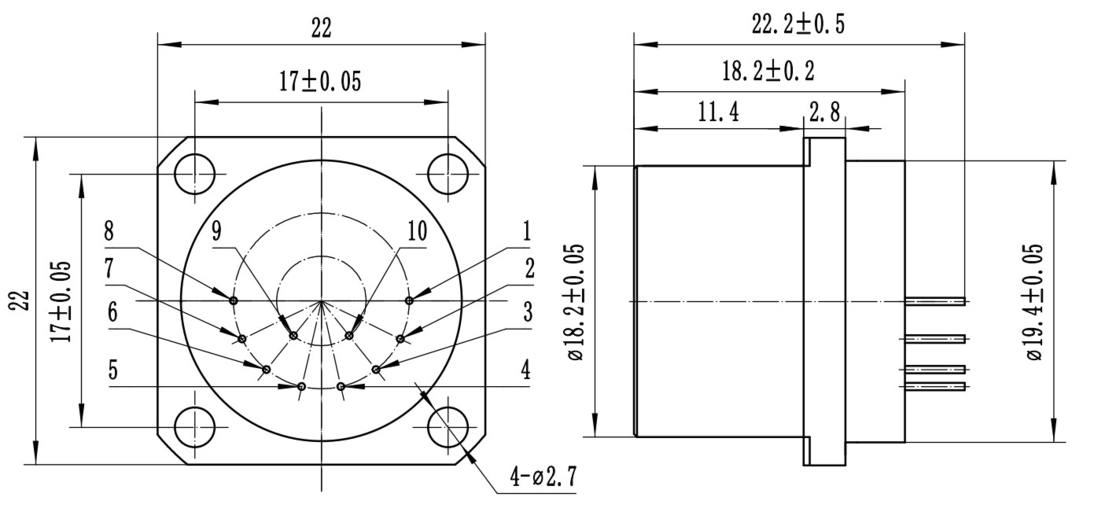

1.Dimensioni quadrate della flange
Definizione del pin:
1, uscita del segnale
2, aria
3, potenza -15V
4, potenza +15V
5, potenza e segnale di terra
6, 7, 8, vuoto
9, -9V o pt1000
10, +9V o pt1000

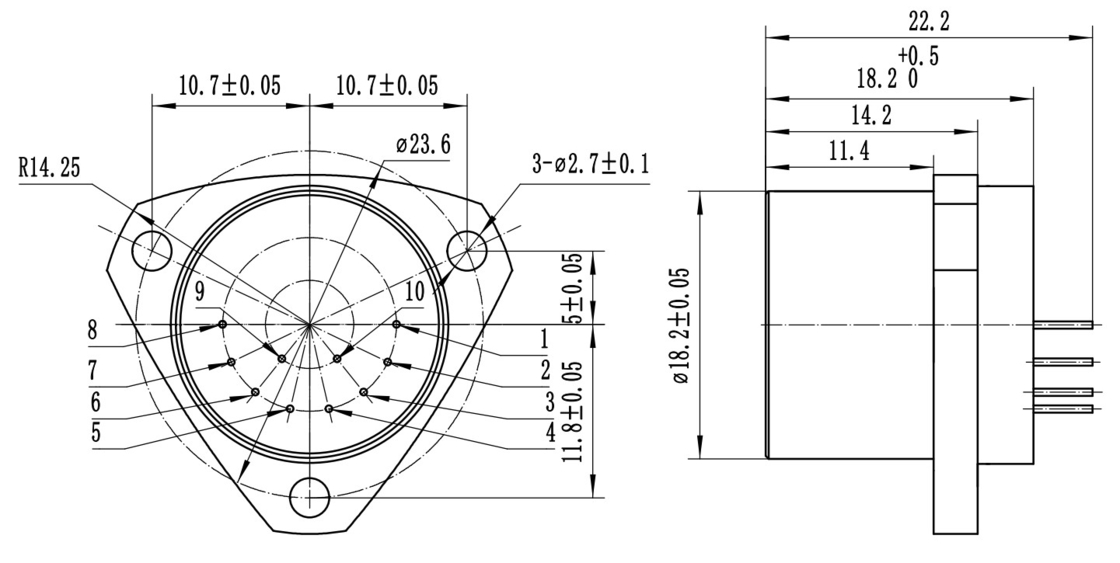

2.Dimensioni triangolari della fianchetta
3.Dimensioni della flange triangolare invertita
Parametri tecnici:
| Nombrello |
Parametri |
KSJB3-01 |
KSJB3-02 |
KSJB3-03 |
| 1 |
Portata |
± 60 g |
± 60 g |
± 60 g |
| 2 |
Valore di soglia |
5 μg |
5 μg |
5 μg |
| 3 |
valore di deviazione K0/K1 |
≤ ± 5 mg |
≤ ± 7 mg |
≤ ± 5 mg |
| 4 |
fattore di scala K1 |
10,0 ± 0,2 mA/g |
10,0 ± 0,2 mA/g |
00,6 ± 0,2 mA/g |
| 5 |
Coefficiente non lineare di secondo ordine K2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 ore di stabilità a breve termine |
≤ 10 μg |
≤ 20 μg |
≤ 20 μg |
| 7 |
1g 4 ore di stabilità a breve termine |
≤ 10 ppm |
≤ 20 ppm |
≤ 20 ppm |
| 8 |
la ripetibilità della sintesi dei valori di deviazione σK0(1σ,un mese) |
≤ 15 μg |
≤ 50 μg |
≤ 50 μg |
| 9 |
Ripetibilità integrata con fattore di scala σK1/K1(1σ,un mese) |
≤ 15 ppm |
≤ 50 ppm |
≤ 50 ppm |
| 10 |
Ripetibilità completa dei coefficienti non lineari K2/K1(1σ,un mese) |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
valore di deviazione Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) |
≤ ± 15 μg /°C |
≤ ± 50 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Fattore di scala Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) |
≤ ± 15 ppm /°C |
≤ ± 80 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Rumore ((La resistenza di campionamento è di 840Ω) |
≤ 5mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Frequenza naturale |
350-800 Hz |
350-800 Hz |
350-800 Hz |
| 15 |
larghezza di banda |
800-2500 Hz |
800-2500 Hz |
800-2500 Hz |
| 16 |
Vibrazioni casuali |
10 g ((20-2000 Hz) |
10 g ((20-2000 Hz) |
10 g ((20-2000 Hz) |
| 17 |
sciopero |
150 g,4.5ms, 1/2sin |
150 g,4.5ms, 1/2sin |
150 g,4.5ms, 1/2sin |
| 18 |
Intervallo di temperatura di funzionamento |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Intervallo di temperatura di stoccaggio |
-60°C a + 120°C |
-60°C a + 120°C |
60°C a + 120°C |
| 20 |
Fornitore di alimentazione |
± 12 ~ ± 15V |
± 12 ~ ± 15V |
± 12 ~ ± 15V |
| 21 |
Consumo corrente |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Sensore di temperatura |
Personalizzabile da utente |
Personalizzabile da utente |
Personalizzabile da utente |
| 23 |
dimensione |
F18.2x23 mm |
F18.2x23 mm |
F18.2x23 mm |
| 24 |
peso |
≤ 30 g |
≤ 30 g |
≤ 30 g |
Nota:
1. Il fattore di scala viene regolato in base alle esigenze dell'utente;
2Sensore di temperatura: suddiviso in AD590, pt1000, 18B20,
3. Ciclo di prova: suddiviso in 1 mese, 3 mesi, 6 mesi, 12 mesi, in base alle esigenze dell'utente per le prove;
4. in base alle esigenze di installazione dell'utente; le dimensioni possono essere leggermente regolate in base alle esigenze dell'utente,e altri requisiti di prova possono essere eseguiti in base alle esigenze del cliente.
Applicazioni:
Il sensore accelerometrico KSJB3 di Kacise è un sistema di rilevamento delle vibrazioni ampiamente utilizzato nelle unità di misurazione dell'accelerazione, nel sensore di velocità di movimento e nelle applicazioni di controllo del movimento.Con il marchio Kacise, numero di modello KSJB3 e luogo di origine Cina (continente), il prodotto ha un certificato di resistenza alle esplosioni e CE,e ogni unità ha una scatola individuale e tutte le scatole sono confezionate in pacchetti standard o richieste dei clienti disponibiliLa quantità minima di ordine è 1pcs, il tempo di consegna è di 5-8 giorni lavorativi, i termini di pagamento sono T/T, Western Union, MoneyGram, la capacità di fornitura è di 1000 pezzi a settimana,la gamma di temperatura di conservazione è di -60~+120°C, il valore di deviazione K0/K1 è ≤±5 Mg, il peso è ≤30g, il valore di soglia è 5μg e la temperatura di esercizio è da -55°C a +85°C. Questo sensore accelerometrico è adatto per il controllo del movimento,monitoraggio delle vibrazioni e dei movimenti, nonché misurazione dell'inclinazione o dell'inclinazione in varie applicazioni industriali e di consumo.
