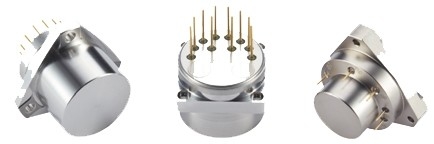

Descrizione del prodotto:
L'accelerometro flessibile a quarzo della serie KSJB3 è un piccolo accelerometro ad alta precisione di livello inerziale di navigazione di grado industriale, il prodotto ha un'eccellente stabilità a lungo termine,ripetibilità, prestazioni di partenza, adattabilità all'ambiente e elevata affidabilità e altre caratteristiche, può essere utilizzato per prove statiche può essere utilizzato per prove dinamiche,è anche un sensore di vibrazione e di inclinazione standard.
Il prodotto adotta un design e un processo di imballaggio miniaturizzati unici, la corrente di uscita e la forza o l'accelerazione sono lineari,l'utente può scegliere la resistenza di campionamento appropriata mediante calcoloIl sensore di temperatura integrato può essere utilizzato per compensare il valore di spostamento e il fattore di scala per ridurre l'impatto della temperatura ambiente in base alle esigenze dell'utente.

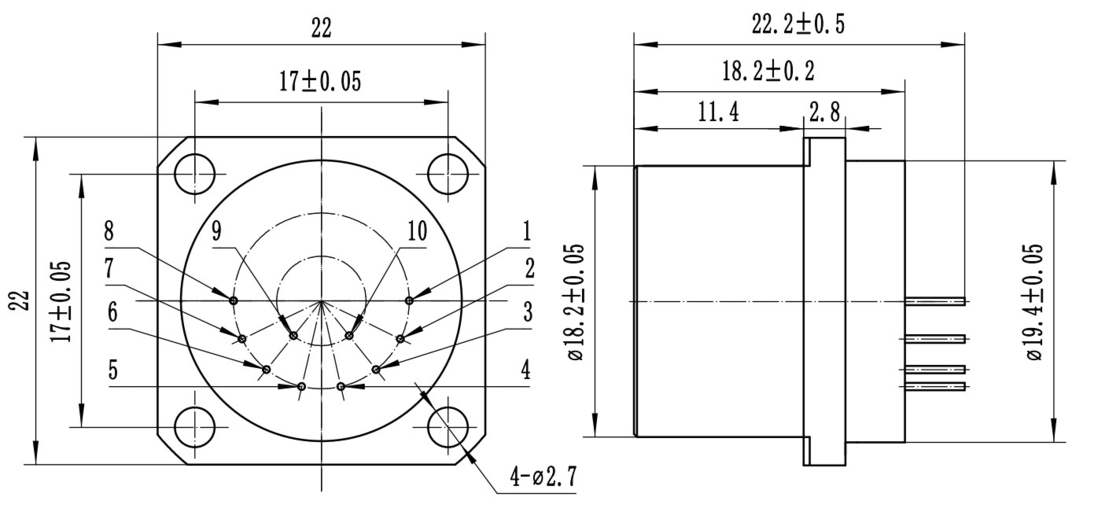

1.Dimensioni quadrate della flange
Definizione del pin:
1, uscita del segnale
2, aria
3, potenza -15V
4, potenza +15V
5, potenza e segnale di terra
6, 7, 8, vuoto
9, -9V o pt1000
10, +9V o pt1000

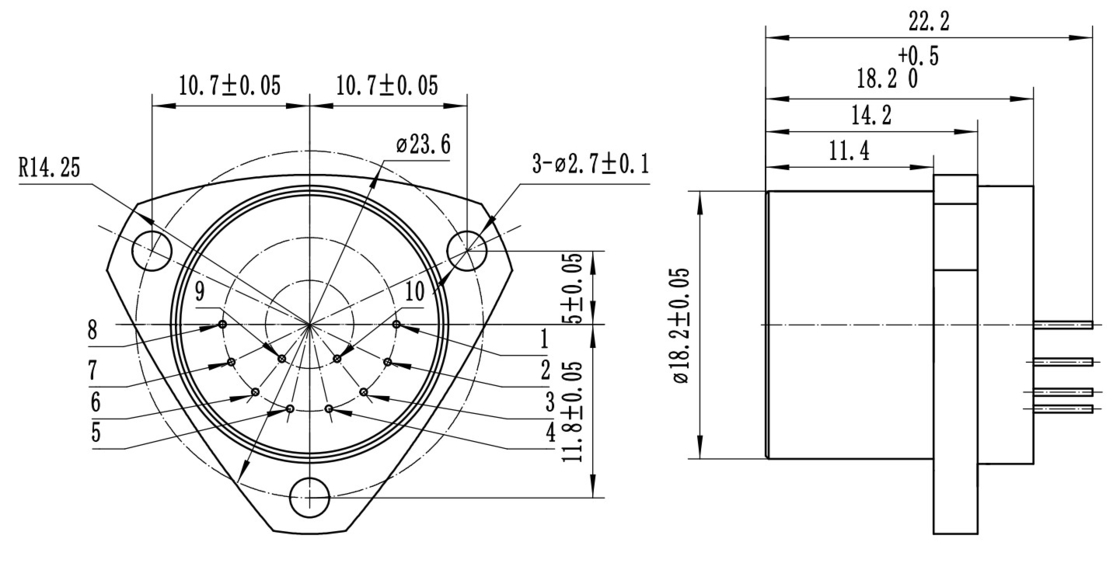

2.Dimensioni triangolari della fianchetta

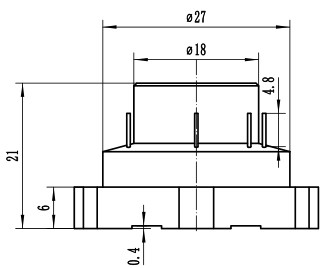

3.Dimensioni della flange triangolare invertita
Parametri tecnici:
| Numero |
Parametri |
KSJB3-01 |
KSJB3-02 |
KSJB3-03 |
| 1 |
Portata |
± 60 g |
± 60 g |
± 60 g |
| 2 |
Valore di soglia |
5 μg |
5 μg |
5 μg |
| 3 |
valore di deviazione K0/K1 |
≤ ± 5 mg |
≤ ± 7 mg |
≤ ± 5 mg |
| 4 |
fattore di scala K1 |
10,0 ± 0,2 mA/g |
10,0 ± 0,2 mA/g |
00,6 ± 0,2 mA/g |
| 5 |
Coefficiente non lineare di secondo ordine K2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 ore di stabilità a breve termine |
≤ 10 μg |
≤ 20 μg |
≤ 20 μg |
| 7 |
1g 4 ore di stabilità a breve termine |
≤ 10 ppm |
≤ 20 ppm |
≤ 20 ppm |
| 8 |
la ripetibilità della sintesi dei valori di deviazione σK0(1σ,un mese) |
≤ 15 μg |
≤ 50 μg |
≤ 50 μg |
| 9 |
Ripetibilità integrata con fattore di scala σK1/K1(1σ,un mese) |
≤ 15 ppm |
≤ 50 ppm |
≤ 50 ppm |
| 10 |
Ripetibilità completa dei coefficienti non lineari K2/K1(1σ,un mese) |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
valore di deviazione Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) |
≤ ± 15 μg /°C |
≤ ± 50 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Fattore di scala Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) |
≤ ± 15 ppm /°C |
≤ ± 80 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Rumore ((La resistenza di campionamento è di 840Ω) |
≤ 5mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Frequenza naturale |
350-800 Hz |
350-800 Hz |
350-800 Hz |
| 15 |
larghezza di banda |
800-2500 Hz |
800-2500 Hz |
800-2500 Hz |
| 16 |
Vibrazioni casuali |
10 g ((20-2000 Hz) |
10 g ((20-2000 Hz) |
10 g ((20-2000 Hz) |
| 17 |
sciopero |
150 g,4.5ms, 1/2sin |
150 g,4.5ms, 1/2sin |
150 g,4.5ms, 1/2sin |
| 18 |
Intervallo di temperatura di funzionamento |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Intervallo di temperatura di stoccaggio |
-60°C a + 120°C |
-60°C a + 120°C |
60°C a + 120°C |
| 20 |
Fornitore di alimentazione |
± 12 ~ ± 15V |
± 12 ~ ± 15V |
± 12 ~ ± 15V |
| 21 |
Consumo corrente |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Sensore di temperatura |
Personalizzabile da utente |
Personalizzabile da utente |
Personalizzabile da utente |
| 23 |
dimensione |
F18.2x23 mm |
F18.2x23 mm |
F18.2x23 mm |
| 24 |
peso |
≤ 30 g |
≤ 30 g |
≤ 30 g |
Nota:
1. Il fattore di scala viene regolato in base alle esigenze dell'utente;
2Sensore di temperatura: suddiviso in AD590, pt1000, 18B20,
3. Ciclo di prova: suddiviso in 1 mese, 3 mesi, 6 mesi, 12 mesi, in base alle esigenze dell'utente per le prove;
4. in base alle esigenze di installazione dell'utente; le dimensioni possono essere leggermente regolate in base alle esigenze dell'utente,e altri requisiti di prova possono essere eseguiti in base alle esigenze del cliente.
Applicazioni:
Il sensore accelerometrico KSJB3 di Kacise è una scelta perfetta per chi ha bisogno di misurare l'accelerazione o rilevare la velocità di movimento.Fornisce una misurazione affidabile e accurata in un ampio intervallo di temperatura da -60 a +120°C. Con un peso leggero di soli 30 g, può essere utilizzato per lunghi periodi di tempo senza causare alcuna fatica. L'alimentazione di 12V-15V è adeguata per mantenere la sua stabilità e affidabilità.misura F18La larghezza di banda di 800~2500 Hz garantisce un accurato rilevamento della velocità di movimento.il prodotto è certificato a prova di esplosione e CE per garantire la sua sicurezzaNel complesso, il sensore accelerometrico KSJB3 di Kacise è una scelta perfetta per la misurazione dell'accelerazione e il rilevamento della velocità di movimento.
Il sensore accelerometrico KSJB3 di Kacise può essere ampiamente utilizzato in varie applicazioni, ad esempio nei processi industriali in cui è necessario misurare vibrazioni e accelerazioni.Può anche essere utilizzato in applicazioni automobilistiche per misurare l'orientamento di un veicolo e la velocità del motoreInoltre, può essere utilizzato in applicazioni aeronautiche per rilevare l'atteggiamento dell'aeromobile,o nelle applicazioni di robotica per regolare la postura del corpo dei robotInoltre, può essere utilizzato nello sport per misurare l'accelerazione degli atleti e negli studi di ricerca per misurare la velocità di movimento delle particelle.
Il sensore di accelerometro KSJB3 di Kacise è un'unità di misura dell'accelerazione affidabile e accurata e un sensore di velocità di movimento.piccole dimensioni, ad alta larghezza di banda, a prova di esplosione e certificato CE, è adatto a una varietà di applicazioni.applicazioni robotiche e sportiveCon la sua elevata qualità e il suo prezzo competitivo, il sensore accelerometrico KSJB3 di Kacise è la scelta perfetta per la misurazione dell'accelerazione e il rilevamento della velocità di movimento.
