Descrizione del prodotto:

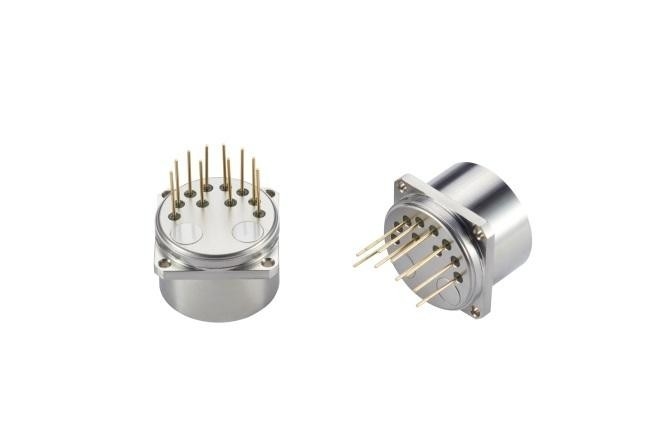

Nel mondo dei sensori di navigazione inerziale ad alta precisione di livello militare, il sensore ad accelerometro flessibile a quarzo della serie KSJB1 si distingue per le sue notevoli caratteristiche, tra cui la stabilità a lungo termine, la capacità di accelerazione e la velocità.ripetibilità, robuste prestazioni di avvio, adattabilità alle diverse condizioni ambientali e affidabilità incrollabile.doppiamento come sensore standard di vibrazione e inclinazione.
La corrente di uscita del prodotto è lineare con la forza o l'accelerazione, e l'utente può selezionare la resistenza di campionamento appropriata attraverso il calcolo per ottenere un'uscita di alta precisione.E può essere costruito in sensore di temperatura secondo i requisiti dell'utente, utilizzati per la compensazione del valore parziale e del fattore di scala, riducono l'impatto della temperatura ambientale.
Applicazione: misurazione inerziale e prova di isolamento dalle vibrazioni di un sistema di navigazione inerziale ad alta precisione nell'aerospazio, nell'aviazione, nelle navi, nelle armi e in altri campi.
Diagramma di contorno e definizione del pin:
Figura I: Accelerometro universale
Definizione convenzionale del pin: 1, uscita del segnale; 2. vuoto; 3, -15V; 4, +15V; 5, alimentazione e messa a terra del segnale; 6. vuoto; 7. vuoto; 8. vuoto; 9, -9V uscita; 10, +9V uscita.

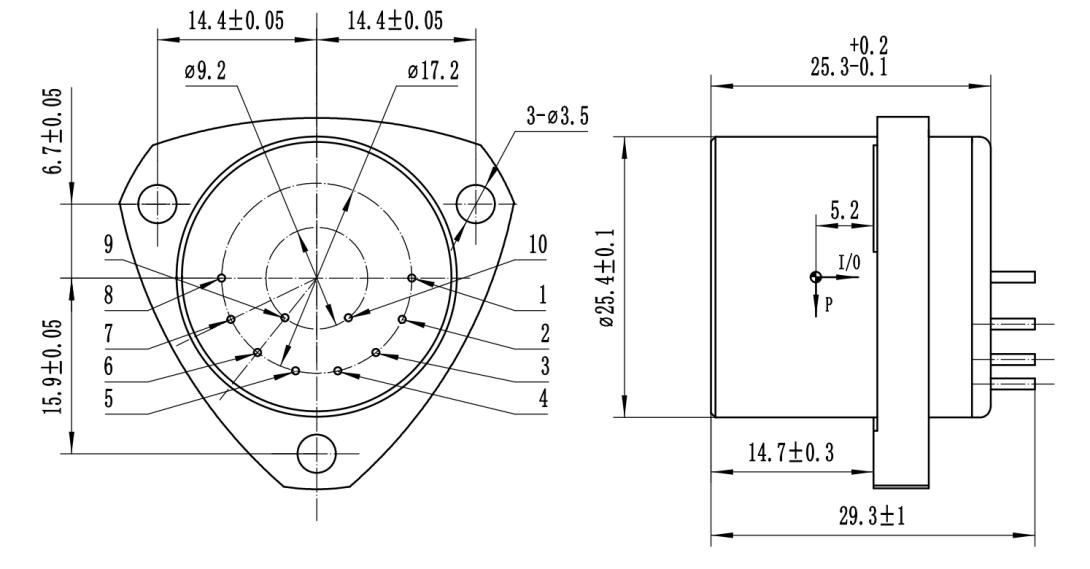

Il foro di montaggio è a forma di U

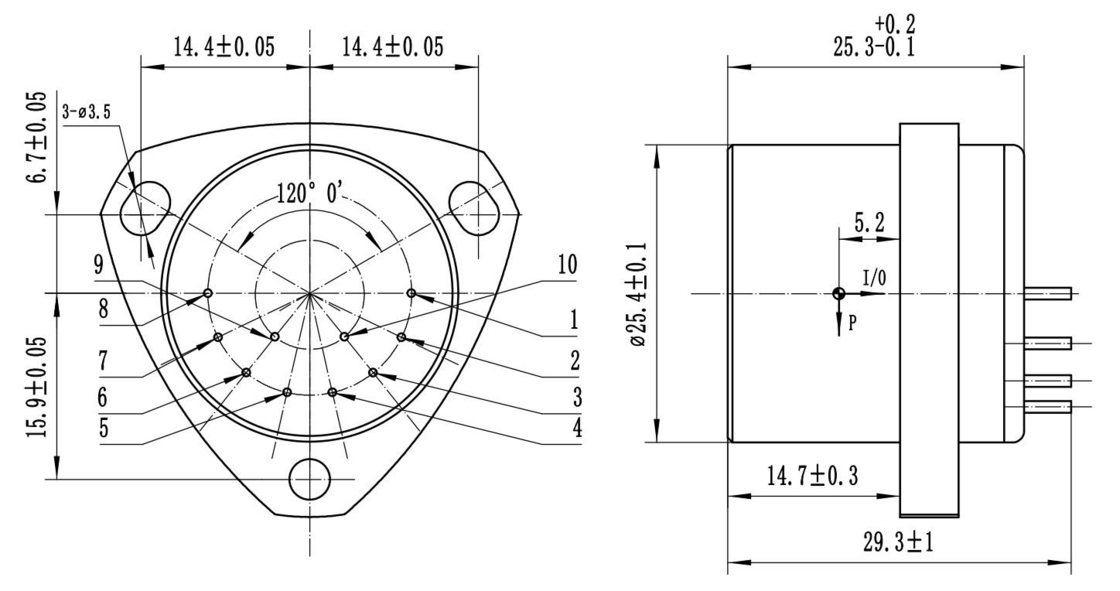

Il foro di montaggio è a forma di U e il perno è 8 perni

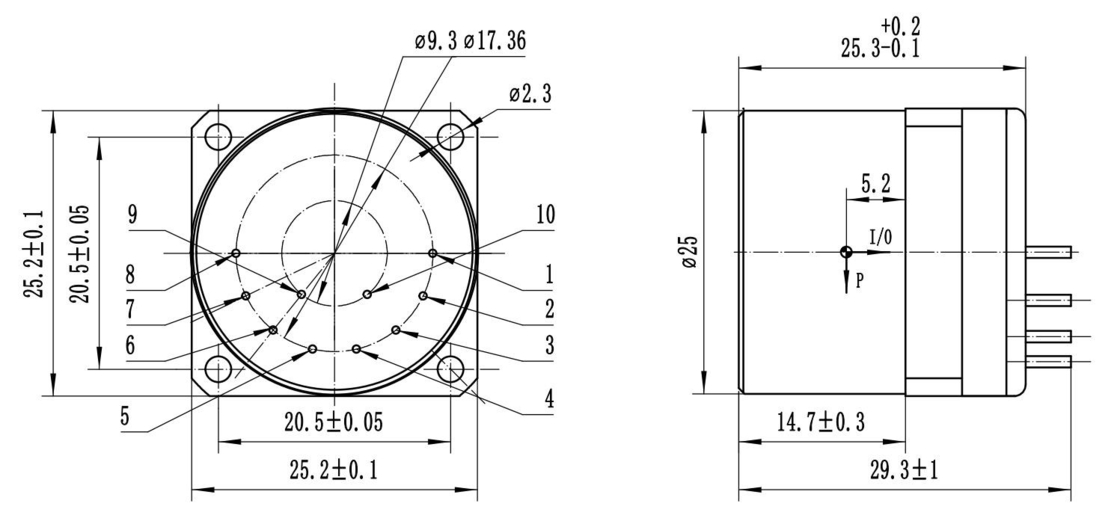

La dimensione esterna è quadrata
Parametri tecnici:
| Numero |
Parametri |
KSJB1-01 |
KSJB1-02 |
KSJB1-03 |
| 1 |
Portata |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Valore di soglia |
5 μg |
5 μg |
5 μg |
| 3 |
deviazionevalore K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
fattore di scala K1 |
10,05 - 1,30 mA/g |
10,05 - 1,30 mA/g |
10,05 - 1,30 mA/g |
| 5 |
Coefficiente non lineare di secondo ordine K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 ore di stabilità a breve termine |
≤ 10 μg |
≤ 10 μg |
≤ 15 μg |
| 7 |
1g 4 ore di stabilità a breve termine |
≤ 10 ppm |
≤ 10 ppm |
≤ 15 ppm |
| 8 |
la ripetibilità della sintesi dei valori di deviazione σK0(1σ,un mese) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Ripetibilità integrata con fattore di scala σK1/K1(1σ,un mese) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Ripetibilità completa dei coefficienti non lineari K2/K1(1σ,un mese) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
valore di deviazione Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Fattore di scala Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) |
≤ ± 10 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Rumore ((La resistenza di campionamento è di 840Ω) |
≤ 5mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Frequenza naturale |
400-800 Hz |
400-800 Hz |
400-800 Hz |
| 15 |
larghezza di banda |
800-2500 Hz |
800-2500 Hz |
800-2500 Hz |
| 16 |
Vibrazioni casuali |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
| 17 |
sciopero |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Intervallo di temperatura di funzionamento |
-55°C a +85°C |
-55°C a +85°C |
-55°C a +85°C |
| 19 |
Intervallo di temperatura di stoccaggio |
-60°C a + 120°C |
-60°C a + 120°C |
-60°C a + 120°C |
| 20 |
Fornitore di alimentazione |
± 12 ~ ± 15V |
± 12 ~ ± 15V |
± 12 ~ ± 15V |
| 21 |
Consumo corrente |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Sensore di temperatura |
Personalizzabile da utente |
Personalizzabile da utente |
Personalizzabile da utente |
| 23 |
dimensione |
F25.4x30 mm |
F25.4x30 mm |
F25.4x30 mm |
| 24 |
peso |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Nota:
1. Il fattore di scala viene regolato in base alle esigenze dell'utente;
2Sensore di temperatura: suddiviso in AD590, pt1000, 18B20,
3. Ciclo di prova: suddiviso in 1 mese, 3 mesi, 6 mesi, 12 mesi, in base alle esigenze dell'utente per le prove;
4. in base alle esigenze di installazione dell'utente; le dimensioni possono essere leggermente regolate in base alle esigenze dell'utente,e altri requisiti di prova possono essere eseguiti in base alle esigenze del cliente.
|
Imballaggio e trasporto:
Imballaggio e spedizione del sensore dell'accelerometro
Il Sensore Accelerometro è confezionato in una scatola di cartone sicura.
Per la spedizione, utilizziamo un vettore affidabile che offre una completa tracciabilità e conferma di consegna.
