Accelerometri di navigazione inerziale ad alta precisione per un gran numero di applicazioni militari hanno un'alta stabilità
L'accelerometro flessibile a quarzo della serie KSJB2 è un accelerometro ad alto livello di precisione e di navigazione inerziale per un gran numero di applicazioni militari (fino a 100 g),il prodotto ha un'ottima stabilità a lungo termine, ripetibilità, prestazioni di avvio, adattabilità ambientale e elevate caratteristiche di affidabilità, può essere utilizzato per prove statiche può essere utilizzato per prove dinamiche,è anche un sensore di vibrazione e di inclinazione standard.
La corrente di uscita del prodotto è correlata linearmente alla forza o all'accelerazione ricevuta,e l'utente può selezionare la resistenza di campionamento appropriata attraverso il calcolo per ottenere un'uscita di alta precisioneIl sensore di temperatura integrato può essere utilizzato per compensare il valore di offset e il fattore di scala per ridurre l'impatto della temperatura ambiente in base alle esigenze dell'utente.
Applicazioni: misurazione inerziale di sistemi militari di navigazione inerziale ad alta precisione nell'aerospazio, nell'aviazione, nelle navi, nelle armi e in altri campi,prova di isolamento dalle vibrazioni e prova di inclinazione delle attrezzature per strumenti di precisione.

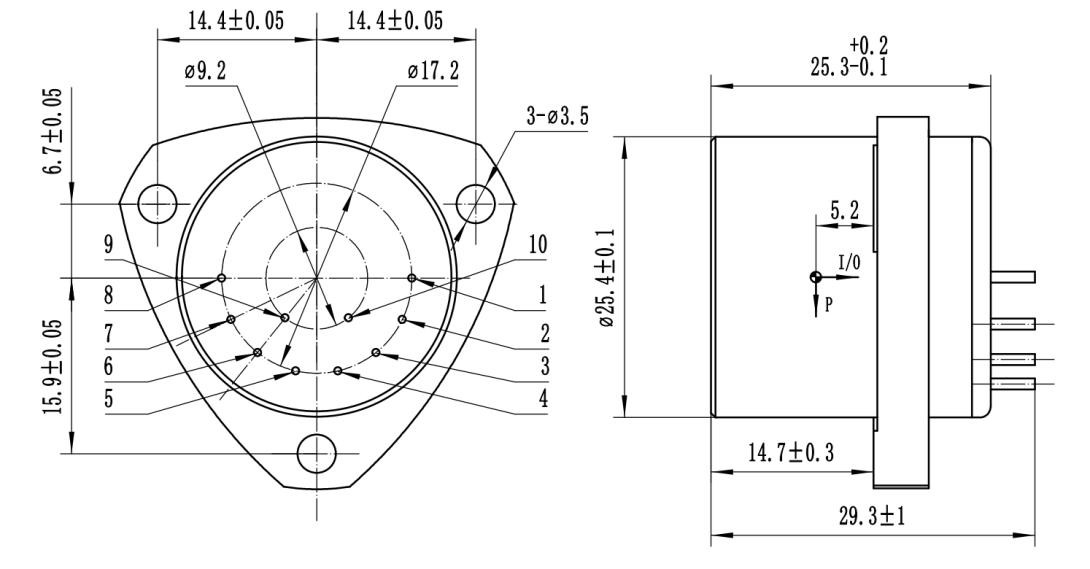

Diagramma di contorno e definizione del pin:
Figura I: Accelerometro universale
Definizione convenzionale del pin: 1, uscita del segnale; 2. vuoto; 3, -15V; 4, +15V; 5, alimentazione e messa a terra del segnale; 6. vuoto; 7. vuoto; 8. vuoto; 9, -9V; 10, +9V.
parametri tecnici:
| Numero |
Parametri |
KSJB2-01 |
KSJB2-02 |
KSJB2-03 |
| 1 |
Portata |
± 70 g |
± 70 g |
± 70 g |
| 2 |
Valore di soglia |
5 μg |
5 μg |
5 μg |
| 3 |
valore di deviazione K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
fattore di scala K1 |
00,8 - 1,2 mA/g |
00,8 - 1,2 mA/g |
00,8 - 1,2 mA/g |
| 5 |
Coefficiente non lineare di secondo ordine K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 ore di stabilità a breve termine |
≤ 10 μg |
≤ 15 μg |
≤ 20 μg |
| 7 |
1g 4 ore di stabilità a breve termine |
≤ 10 ppm |
≤ 15 ppm |
≤ 20 ppm |
| 8 |
la ripetibilità della sintesi dei valori di deviazione σK0(1σ,un mese) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Ripetibilità integrata con fattore di scala σK1/K1(1σ,un mese) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Ripetibilità completa dei coefficienti non lineari K2/K1(1σ,un mese) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
valore di deviazione Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Fattore di scala Coefficiente di temperatura ((Il valore medio dell'intera zona di temperatura) |
≤ ± 20 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Rumore ((La resistenza di campionamento è di 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 14 |
Frequenza naturale |
400-800 Hz |
400-800 Hz |
400-800 Hz |
| 15 |
larghezza di banda |
800-2500 Hz |
800-2500 Hz |
800-2500 Hz |
| 16 |
Vibrazioni casuali |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
| 17 |
sciopero |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Intervallo di temperatura di funzionamento |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Intervallo di temperatura di stoccaggio |
-60°C a + 120°C |
-60°C a + 120°C |
60°C a + 120°C |
| 20 |
Fornitore di alimentazione |
± 12 ~ ± 15V |
± 12 ~ ± 15V |
± 12 ~ ± 15V |
| 21 |
Consumo corrente |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Sensore di temperatura |
Personalizzabile da utente |
Personalizzabile da utente |
Personalizzabile da utente |
| 23 |
dimensione |
F25.4x30 mm |
F25.4x30 mm |
F25.4x30 mm |
| 24 |
peso |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Nota:
1. Il fattore di scala viene regolato in base alle esigenze dell'utente;
2Sensore di temperatura: suddiviso in AD590, pt1000, 18B20,
3. Ciclo di prova: suddiviso in 1 mese, 3 mesi, 6 mesi, 12 mesi, in base alle esigenze dell'utente per le prove;
4. in base alle esigenze di installazione dell'utente; le dimensioni possono essere leggermente regolate in base alle esigenze dell'utente,e altri requisiti di prova possono essere eseguiti in base alle esigenze del cliente.
