Luogo di origine: | La Cina (continente) |
Marca: | Kacise |
Certificazione: | certificate of explosion-proof, CE |
Numero di modello: | KsINS-ZQ2 |
Quantità di ordine minimo: | 1pc |
---|---|
Imballaggi particolari: | ogni unità ha una scatola individuale e tutte le scatole sono imballate in pacchetti standard o rich |
Tempi di consegna: | 5-8 giorni lavorativi |
Termini di pagamento: | T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 1000 pezzi alla settimana |
Momento di carico massimo: | ≥ 40000N·m | Potenza di uscita massimo: | ≥ 40kW |
---|---|---|---|
Temperatura di lavoro/temperatura di stoccaggio ((°C): | -40°C ~ +60°C /-45°C ~ +80°C | ||
Evidenziare: | Meccanismo servo di primo stadio ad alta coppia,Meccanismo servo di controllo del razzo,Meccanismo servo di guida dei missili |

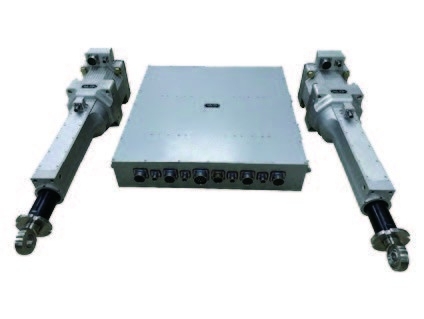

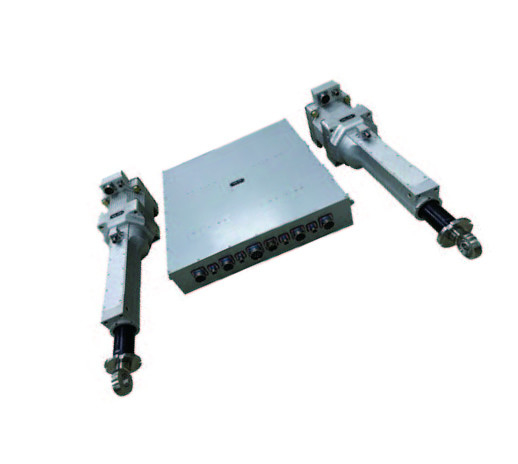

KsINS-ZQ2 Servo meccanismo di primo livello
Descrizione del prodotto:
Il KSINSIl servo-meccanismo di primo stadio ZQ2 è una parte importante del sistema di controllo del veicolo di lancio Blue Arrow Aerospace Zhuque 2.Riceve le istruzioni di controllo dal computer montato sul razzo e spinge l'ugello del motore del primo stadio a oscillare per ottenere il controllo del volo del veicolo di lancioLa tensione di alimentazione in corrente continua del prodotto è di 400 V, la potenza di un singolo servo meccanismo raggiunge i 40 kW e la coppia di carico massima raggiunge i 40.000 Nm.velocità di risposta rapida, alta precisione allo stato stazionario, forte capacità anti-interferenza e alta affidabilità, e può soddisfare le esigenze dei vettori di media e grande scala.Requisiti di controllo della manovra rapida per gli ugelli dei motori a razzo.
Caratteristiche:
● Potenza di base elevata e grande coppia di carico
● Rapida risposta dinamica e elevata precisione di controllo
● Forte capacità di anti-disturbo, alta affidabilità e forte adattabilità all'ambiente
● Interfacce di comunicazione ricche e facili da usare
Campo di applicazione e modalità di applicazione:
È stato utilizzato in modo maturo nel campo del controllo servo del veicolo di lancio e può sostenere efficacemente le esigenze di sviluppo della futura generazione di veicoli di lancio completamente elettrici.
Indicatori di prestazione:
Momento di carico massimo | ≥ 40000N·m |
Potenza massima di uscita | ≥ 40kW |
Angolo di oscillazione massimo | Non inferiore a ±8° |
velocità angolare massima | Non inferiore a 30°/s (carico nominale) |
accelerazione angolare massima | Non inferiore a 18rad/s2 |
Risposta di frequenza | Non inferiore a 8 Hz |
Ambiente di applicazione:
Temperatura di lavoro/temperatura di stoccaggio ((°C) | -40°C ~ +60°C /-45°C ~ +80°C |
Proprietà impermeabili | Passata la prova in pioggia GJB150.8A-2009 |
Caratteristiche di compatibilità elettromagnetica | PassatoGJB151B-2013 |
Proprietà meccaniche |
Ambiente di scossa di resistenza: scossa ad alta frequenza (8000 g) Ambiente di vibrazione: vibrazione casuale ad alta frequenza: 30g |
Proprietà fisiche:
Dimensioni | 135 mm × 135 mm × 84 mm |
Dimensioni dell'impianto |
Meccanismo servo: 760×150×150m Servo controller: 559×551×108.5 |
peso |
Meccanismo servo: 28 kg Servocontrollore: 26 kg |
Interfaccia esterna:
azionato da | 400V±50VDC |
Interfaccia di ingresso/uscita |
18V-36VDC |
Frequenza di uscita dei dati | RS-422×2 (multiplex), 1553B |
