Name: Sistema di navigazione inerziale a fibra per dirigibili ad alta quota e UAV ad ala fissa
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KsINS-nano
Price: 431.00 USD
Availability: InStock

Casa. > prodotti > Sensore giroscopico elettronico >

Sistema di navigazione inerziale a fibra per dirigibili ad alta quota e UAV ad ala fissa

Sistema di navigazione inerziale a fibra

UAV ad ala fissa Sistema di navigazione inerziale

Luogo di origine:

La Cina (continente)

Marca:

Kacise

Certificazione:

certificate of explosion-proof, CE

Numero di modello:

KsINS-nano

Contattaci

Chiedi un preventivo

Sistema di navigazione inerziale a fibra per dirigibili ad alta quota e UAV ad ala fissa

Dettagli del prodotto

Tempo di allineamento:

≤5 min

Temperatura di lavoro/temperatura di stoccaggio ((°C):

-40°C ~ +60°C /-45°C ~ +80°C

Accuratezza della posizione:

Inerzia pura: 2nmile/h (CEP); navigazione integrata con satellite: altitudine 10m; orizzontale 5m

Evidenziare:

Sistema di navigazione inerziale a fibra

UAV ad ala fissa Sistema di navigazione inerziale

Termini di pagamento e di spedizione

Quantità di ordine minimo

1pc

Imballaggi particolari

ogni unità ha una scatola individuale e tutte le scatole sono imballate in pacchetti standard o rich

Termini di pagamento

T/T, Western Union, MoneyGram

Capacità di alimentazione

1000 pezzi alla settimana

Prodotti correlati

Video

Resistenza scioccante del singolo di asse della fibra sensore optoelettronico del giroscopio

Ottieni il miglior prezzo

Video

Buono registrando giroscopio dinamicamente sintonizzato per l'ambiente ad alta temperatura

Ottieni il miglior prezzo

Prestazione di piccola dimensione della immersione degli strumenti di misura di angelo del sensore del giroscopio di Mems

Ottieni il miglior prezzo

200Hz scelgono il sensore della girobussola di asse, stabilità diagonale del modulo del sensore del giroscopio l'alta

Ottieni il miglior prezzo

Contattaci

86--17719566736

Contattaci ora

Descrizione del prodotto

KsINS- sistema di navigazione inerziale a fibra ottica

Descrizione del prodotto:

KsINSIl sistema di navigazione inerziale a fibra ottica è un sistema di navigazione inerziale universale miniaturizzato che utilizza un girometro in fibra ottica ad alta precisione e un accelerometro flessibile a quarzo.Il prodotto adotta un design compatto.

Il sistema può essere sensibile al movimento angolare e lineare del vettore UAV, e l'uscita della posizione, velocità, direzione, velocità angolare, e lineare accelerazione informazioni del vettore in tempo reale.Può essere combinato con un ricevitore satellitare per completare operazioni di navigazione integrate, che possono soddisfare le esigenze di vari UAV.

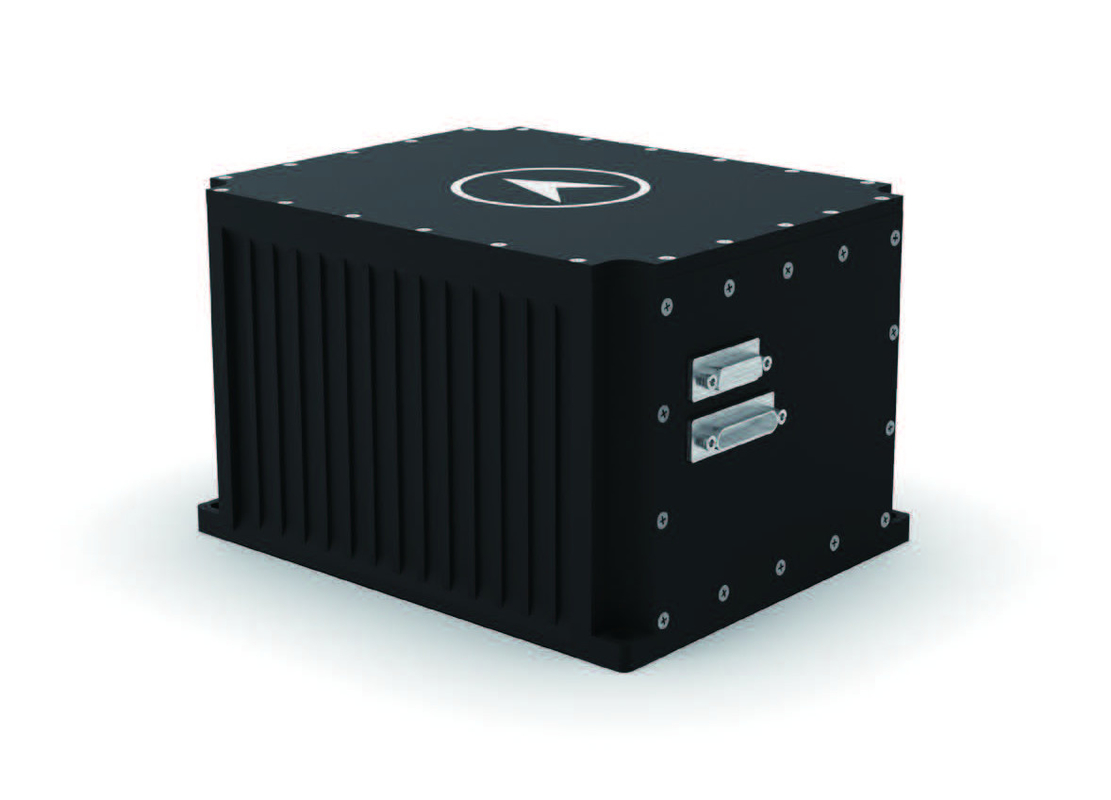

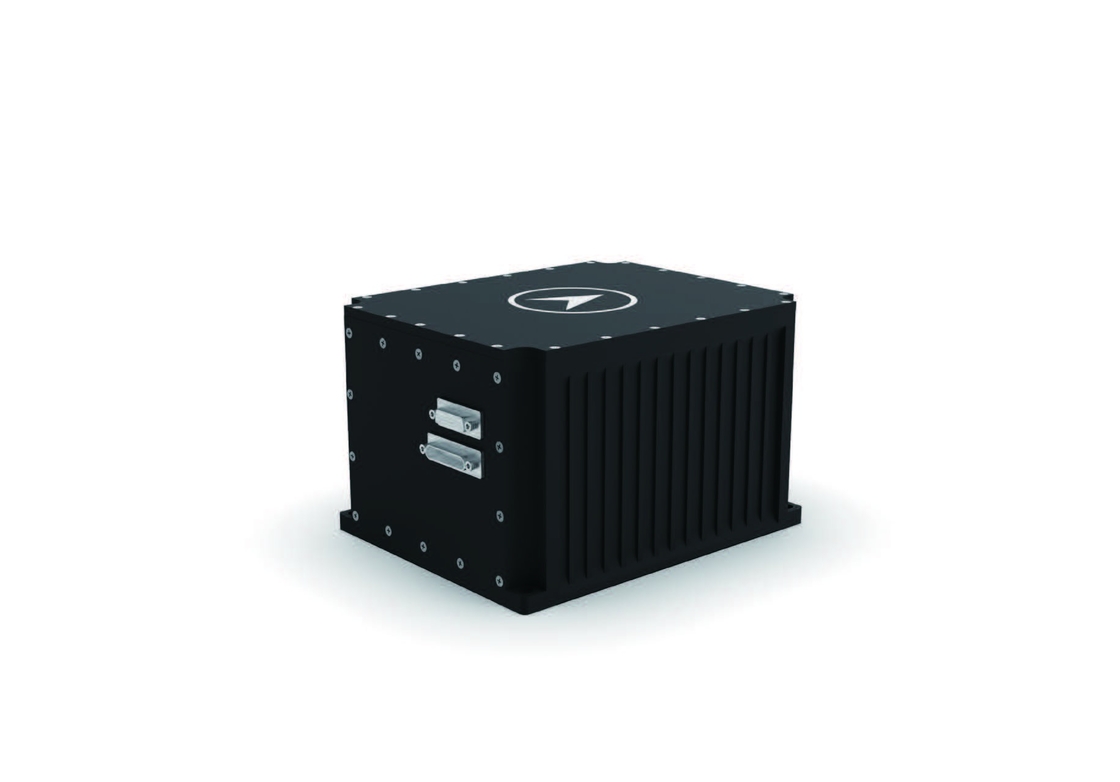

Sistema di navigazione inerziale a fibra per dirigibili ad alta quota e UAV ad ala fissa 0

Caratteristiche:

● Piccole dimensioni, peso leggero, alta precisione, buona tecnologia di produzione e alta affidabilità

● Interfacce di comunicazione ricche

● Il protocollo di uscita è flessibile e può essere configurato tramite un software di prova

● Sono forniti accessori per ridurre le vibrazioni per soddisfare le esigenze di ambienti a forte vibrazione

● Avere una strategia BIT completa e aver superato la valutazione del volo

Campo di applicazione e modalità di applicazione:

È stato maturamente utilizzato nei campi degli dirigibili ad alta quota, degli UAV ad ala rotante e degli UAV ad ala fissa.

Indicatori di prestazione:

Tempo di allineamento	≤ 5 minuti
Precisione della posizione	Inerzia pura: 2nmile/h (CEP); navigazione integrata con satellite: altitudine 10m; orizzontale 5m
Accuratezza della velocità	In modalità di navigazione integrata: velocità del cielo ≤ 0,2 m/s, velocità orizzontale ≤ 0,1 m/s
precisione di allineamento della rotta	≤ 0,1° (1σ) (autoallineato)
Precisione della manutenzione della direzione	00,02° /h (inerzia pura), 0,03° (navigazione integrata)
Accuratezza dell'allineamento dell'atteggiamento	0.02°(1σ)
Accuratezza di mantenimento dell'atteggiamento	00,03° (inerzia pura), 0,02° (navigazione integrata)

Ambiente di applicazione:

Temperatura di lavoro/temperatura di stoccaggio ((°C)	-40°C ~ +60°C /-45°C ~ +80°C
MTBF ((h)	30000 ore
Intervallo dinamico	Velocità angolare: ±300°/s; accelerazione: -25g~25g
Proprietà meccaniche	Ambiente di shock di resistenza: mezza onda sinusale 20 g, 11 ms, Ambiente di vibrazione resistenza: 1. Nessun assorbimento degli urti: GJB150.16A-2009 Figura C.3 Ondata posteriore del picco dei denti da segatura 2. con assorbimento degli urti: GJB1032 spettro di vibrazioni casuale

Proprietà fisiche:

Dimensioni	175 mm × 140 mm × 110 mm
peso	≤ 3,6 kg
livello impermeabile	Protezione IP67

Interfaccia esterna:

azionato da	18V~36V DC
Consumo di energia	≤ 15W
Interfaccia di ingresso/uscita	RS-422×2 (multiplexing), RS-232×3 (multiplexing), CAN×2 porta di rete×1, Interfaccia a impulso × 2, archiviazione dati 8G


Frequenza di uscita dei dati	≤ 1000 Hz
