Name: Sistema di navigazione inerziale a cinghia laser per UAV ad ala fissa con dimensioni di 185 mm × 139,5 mm × 110 mm
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KsINS-J105D
Price: 431.00 USD
Availability: InStock

Casa. > prodotti > Sensore giroscopico elettronico >

Sistema di navigazione inerziale a cinghia laser per UAV ad ala fissa con dimensioni di 185 mm × 139,5 mm × 110 mm

Sistema di navigazione giroscopico laser a tre assi

Sistema di navigazione inerziale laser strapdown

UAV ad ala fissa unità di navigazione inerziale

Luogo di origine:

La Cina (continente)

Marca:

Kacise

Certificazione:

certificate of explosion-proof, CE

Numero di modello:

KsINS-J105D

Contattaci

Chiedi un preventivo

Sistema di navigazione inerziale a cinghia laser per UAV ad ala fissa con dimensioni di 185 mm × 139,5 mm × 110 mm

Dettagli del prodotto

Accuratezza della posizione:

0.5nmile/h (CEP)

Accuratezza della velocità:

0.5m/s ((RMS)

Livello impermeabile:

Protezione IP67

Dimensioni:

185 mm × 139,5 mm × 110 mm

Evidenziare:

Sistema di navigazione giroscopico laser a tre assi

Sistema di navigazione inerziale laser strapdown

UAV ad ala fissa unità di navigazione inerziale

Termini di pagamento e di spedizione

Quantità di ordine minimo

1pc

Imballaggi particolari

ogni unità ha una scatola individuale e tutte le scatole sono imballate in pacchetti standard o rich

Termini di pagamento

T/T, Western Union, MoneyGram

Capacità di alimentazione

1000 pezzi alla settimana

Prodotti correlati

Video

Resistenza scioccante del singolo di asse della fibra sensore optoelettronico del giroscopio

Ottieni il miglior prezzo

Video

Buono registrando giroscopio dinamicamente sintonizzato per l'ambiente ad alta temperatura

Ottieni il miglior prezzo

Prestazione di piccola dimensione della immersione degli strumenti di misura di angelo del sensore del giroscopio di Mems

Ottieni il miglior prezzo

200Hz scelgono il sensore della girobussola di asse, stabilità diagonale del modulo del sensore del giroscopio l'alta

Ottieni il miglior prezzo

Contattaci

86--17719566736

Contattaci ora

Descrizione del prodotto

KsINS-J105D sistema di navigazione inerziale laser strapdown

Descrizione del prodotto:

Il KSINS-J105D sistema di navigazione inerziale laser strapdown è un piccolo volume, sistema di navigazione inerziale laser strapdown di alta precisione.e buona affidabilitàPuò soddisfare le esigenze di navigazione autonoma in ambienti complessi ed è adatto per vari settori della navigazione, navigazione integrata, guida e controllo, ecc.Il sistema può integrare il satellite, radio, altimetro barometrico, Doppler e altre informazioni per ottenere un montaggio di alta precisione.

Navigazione combinata.

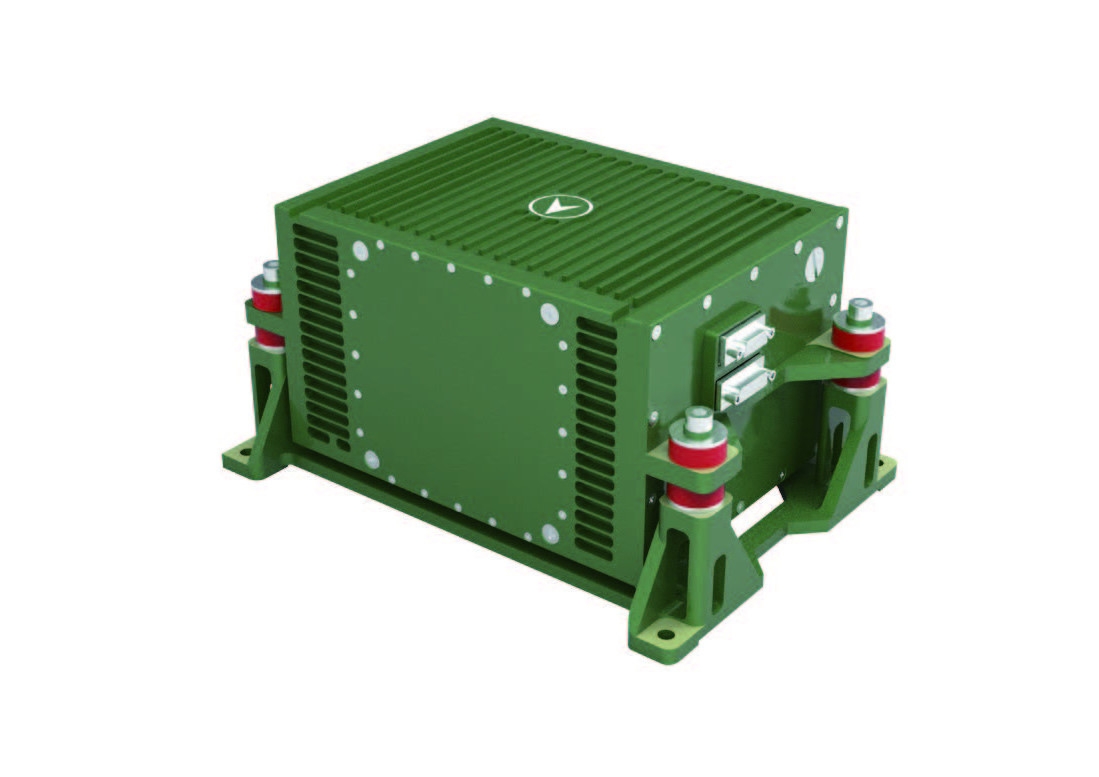

Sistema di navigazione inerziale a cinghia laser per UAV ad ala fissa con dimensioni di 185 mm × 139,5 mm × 110 mm 0

Caratteristiche:

● 3,6 kg di prodotti per il strapdown laser

● Utilizzando un giroscopio laser a tre assi di alta precisione e un accelerometro flessibile a quarzo

● Ha la capacità di allinearsi su una base tremante a terra e in aria.

● L'allineamento automatico, l'allineamento in volo o l'allineamento di trasferimento possono essere selezionati in base alle esigenze dell'utente

● Può essere integrato con varie informazioni come satelliti, Doppler, altimetri, radio, sensori stellari, ecc. per una navigazione combinata, e l'interfaccia ha una forte scalabilità

Campo di applicazione e modalità di applicazione:

Adatto a vari tipi di UAV, quali ali fissi e ali rotanti.

Indicatori di prestazione:

Parametri tecnici			Classe I	Classe II
Precisione della posizione			0.5nmile/h (CEP)	0.8nmile/h (CEP)
Accuratezza della velocità			0.5m/s ((RMS)	0.8m/s ((RMS)
accuratezza dell'atteggiamento della rotta	precisione di allineamento della rotta		≤ 0,02secL° ((1σ)	≤ 0,04secL° ((1σ)
	Precisione della manutenzione della direzione	inerzia pura	≤ 0,005°/h ((1σ)	≤ 0,008° /h (1σ)
	Precisione della manutenzione della direzione	Navigazione	≤ 0,005° (1σ)	≤ 0,005° (1σ)
	Accuratezza dell'allineamento dell'atteggiamento		0.003° 1σ)	0.005° 1σ)
	Accuratezza di mantenimento dell'atteggiamento	inerzia pura	≤ 0,003° /h (1σ)	≤ 0,005°/h ((1σ)
	Accuratezza di mantenimento dell'atteggiamento	Navigazione	≤ 0,003° ((1σ)	≤ 0,005° (1σ)

Ambiente di applicazione:

Temperatura di lavoro/temperatura di stoccaggio ((°C)	-40°C ~ +60°C (funzionamento a -50°C dopo l'avvio) /-55°C ~ +70°C
MTBF ((h)	2500
Intervallo dinamico	Velocità angolare: ±400°/s; accelerazione: ±30g
Proprietà meccaniche	Ambiente di shock di resistenza: mezza onda sinusoidale 20 g, 11 ms; ambiente di vibrazione di resistenza: GJB150.16A-2009.C.3GJB1032 spettro di vibrazioni casuali

Proprietà fisiche:

Dimensioni	185 mm × 139,5 mm × 110 mm
Dimensioni dell'impianto	237 mm × 176 mm × 122 mm
peso	Ospite: 3,9 kg; bracket: 0,4 kg
livello impermeabile	Protezione IP67

Interfaccia esterna:

azionato da	18V~36V DC
Consumo di energia	≤ 27W
Interfaccia di ingresso/uscita	3 canali RS-422×3, 1 canale RS-232, 1 canale di input di sincronizzazione LVTTL; 1 ingresso di sincronizzazione differenziale, 1 uscita di sincronizzazione differenziale


Frequenza di uscita dei dati	200 Hz
