Name: Sistema di navigazione inerziale a fibra biassiale rotante ad alta precisione Modi multipli per grandi UAV
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KsINS-G110A/B
Price: 431.00 USD
Availability: InStock

Casa. > prodotti > Sensore giroscopico elettronico >

Sistema di navigazione inerziale a fibra biassiale rotante ad alta precisione Modi multipli per grandi UAV

Unità di navigazione inerziale ad alta precisione

Sistema di navigazione inerziale a fibra biassiale rotante

Grandi UAV Sistema di navigazione inerziale

Luogo di origine:

La Cina (continente)

Marca:

Kacise

Certificazione:

certificate of explosion-proof, CE

Numero di modello:

KsINS-G110A/B

Contattaci

Chiedi un preventivo

Sistema di navigazione inerziale a fibra biassiale rotante ad alta precisione Modi multipli per grandi UAV

Dettagli del prodotto

Tempo di allineamento:

Allineamento normale a terra: ≤ 13 min

Accuratezza di posizione (CEP):

Inerzia pura: 1nmile/12h

Accuratezza della velocità (RMS):

Inerzia pura: 1m/s/12h

Evidenziare:

Unità di navigazione inerziale ad alta precisione

Sistema di navigazione inerziale a fibra biassiale rotante

Grandi UAV Sistema di navigazione inerziale

Termini di pagamento e di spedizione

Quantità di ordine minimo

1pc

Imballaggi particolari

ogni unità ha una scatola individuale e tutte le scatole sono imballate in pacchetti standard o rich

Termini di pagamento

T/T, Western Union, MoneyGram

Capacità di alimentazione

1000 pezzi alla settimana

Prodotti correlati

Video

Resistenza scioccante del singolo di asse della fibra sensore optoelettronico del giroscopio

Ottieni il miglior prezzo

Video

Buono registrando giroscopio dinamicamente sintonizzato per l'ambiente ad alta temperatura

Ottieni il miglior prezzo

Prestazione di piccola dimensione della immersione degli strumenti di misura di angelo del sensore del giroscopio di Mems

Ottieni il miglior prezzo

200Hz scelgono il sensore della girobussola di asse, stabilità diagonale del modulo del sensore del giroscopio l'alta

Ottieni il miglior prezzo

Contattaci

86--17719566736

Contattaci ora

Descrizione del prodotto

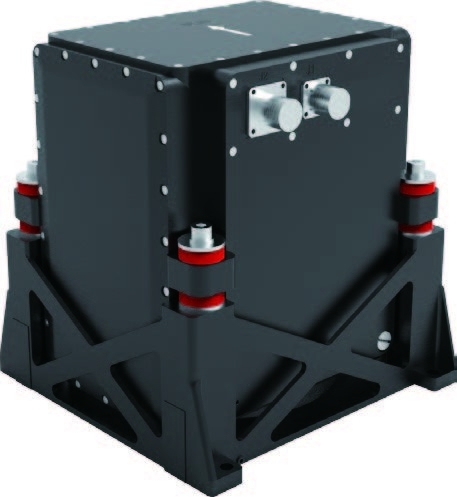

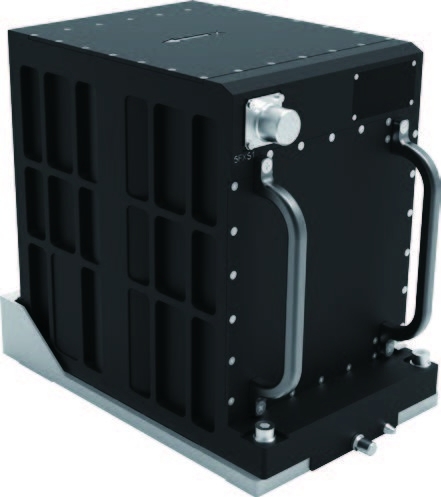

KsINS-G110A/B sistema di navigazione inerziale rotante a fibra ottica a doppio asse

Descrizione del prodotto:

KsINS-G110A/B is a dual-axis rotating inertial navigation system that uses high-precision fiber optic gyroscopes and quartz flexible accelerometers to suppress navigation error divergence through rotational modulationPuò fornire posizioni, velocità, posizione, velocità angolare, accelerazione lineare e altre informazioni in tempo reale. Il sistema dispone di interfacce software e hardware riservate ai ricevitori satellitari e ai moduli di pressione dell'aria per facilitare la selezione degli utenti.Dispone di interfacce software e hardware per la navigazione astronomica e visiva, e può realizzare più modalità di navigazione commutabili di combinazioni inerziali/satelliti/atmosferiche per soddisfare le esigenze di controllo dell'atteggiamento degli UAV e di navigazione e posizionamento.

Sistema di navigazione inerziale a fibra biassiale rotante ad alta precisione Modi multipli per grandi UAV 0

G110A G110B

Caratteristiche:

● Possiede una funzione di navigazione ad alta precisione, a lunga durata, a base di pura inerzia

● Una varietà di modalità di navigazione commutabili, comprese le combinazioni inerziale/satellite/atmosfera

● Buona adattabilità ambientale del composito vibrazione-urto-calore

● ha una funzione di manutenzione di autocalibrazione in situ

● Disporre di una progettazione completa del BIT

Campo di applicazione e modalità di applicazione:

Può essere applicato a tutti i tipi di droni di lunga durata di grandi e medie dimensioni.

Indicatori di prestazione:

Tempo di allineamento	Allineamento normale a terra: ≤ 13 min
Tempo di allineamento	Allineamento di emergenza: allineamento a terra 30s + allineamento aereo 15min
Accuratezza di posizione (CEP)	Inerzia pura: 1nmile/12h
Accuratezza della velocità (RMS)	Inerzia pura: 1m/s/12h
Precisione di allineamento della rotta (RMS)	≤ 0,5′
Precisione di mantenimento della direzione (RMS)	0.03° (((12h)
Accuratezza di mantenimento dell'atteggiamento (RMS)	0.015°(12h)

Ambiente di applicazione:

Temperatura di lavoro/temperatura di stoccaggio ((°C)

-55°C ~+70°C

Intervallo dinamico

Velocità angolare: ±300°/s; Accelerazione: -30g ~ +30g

Proprietà meccaniche

Ambiente di shock di resistenza: mezza onda sinusale 20 g, 11 ms

Ambiente di vibrazione di resistenza: ambiente di vibrazione tipico dei droni

Proprietà fisiche:

Dimensioni	180 mm × 228 mm × 247 mm	180 mm × 268 mm × 250 mm
Metodo di installazione	Installazione dei supporti	Installazione di supporti per aerei
Dimensioni dell'impianto	Dimensioni di installazione del supporto: 200 mm × 224 mm Dimensioni di installazione della flange: 176 mm × 198 mm	Dimensioni di installazione del supporto: 280 mm × 190 mm
peso	Ospite ≤ 12,5 kg; gruppo ≤ 1,5 kg	Ospite ≤ 12,5 kg; gruppo ≤ 1,5 kg

Interfaccia esterna:

azionato da

18V~36V DC, consumo di energia ≤ 36W, interruzione di corrente consentita non superiore a 5 ms

Interfaccia di ingresso/uscita

7 canali RS-422, 1 canali RS-232; 2 canali CAN (FD)

1 canale 1M 1553B, 1 canale 4M 1553B

Frequenza di uscita dei dati

200 Hz (tipico)
