Luogo di origine: | La Cina (continente) |
Marca: | Kacise |
Certificazione: | certificate of explosion-proof, CE |
Numero di modello: | KsINS-G107A |
Quantità di ordine minimo: | 1pc |
---|---|
Imballaggi particolari: | ogni unità ha una scatola individuale e tutte le scatole sono imballate in pacchetti standard o rich |
Termini di pagamento: | T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 1000 pezzi alla settimana |
Tempo di allineamento: | Allineamento normale a terra: ≤ 5 min | Accuratezza di posizione (CEP): | Inerzia pura: 1,5 nmile/6h Dopo 15 minuti di combinazione inerziale/satellite: 1,0 nmile/6h Inerzia/ |
---|---|---|---|
Temperatura di lavoro/temperatura di stoccaggio ((°C): | -55°C ~+70°C | ||
Evidenziare: | Unità di navigazione inerziale di controllo di volo UAV,Sistema di navigazione inerziale a fibra ottica rotante,Sistema di navigazione inerziale ad alta precisione |

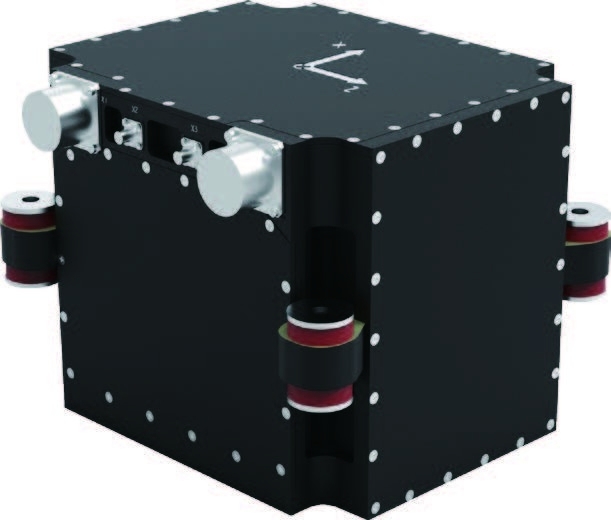

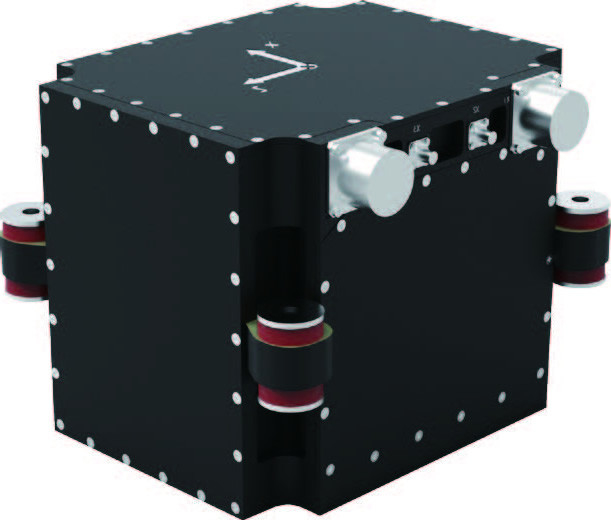

KsINS-G107A sistema di navigazione inerziale rotante in fibra ottica
Descrizione del prodotto:
KsINS-G107A is a single-axis rotating inertial navigation system that uses high-precision fiber optic gyroscopes and quartz flexible accelerometers to suppress navigation error divergence through rotational modulationÈ dotato di un set di ricevitori satellitari per impostazione predefinita e ha posizionamento differenziale e capacità di misurazione a doppia antenna.Dispone di capacità di navigazione integrate direzionale e multicanale; il sistema utilizza algoritmi di fusione delle informazioni per giudicare la validità delle informazioni di navigazione satellitare, distinguere tempestivamente i segnali di inganno,e di supporto aerei per fuggire in sicurezza dalle aree di ingannoDispone di software e interfacce hardware di navigazione astronomica e visiva per soddisfare i requisiti di controllo dell'atteggiamento e di navigazione e posizionamento degli UAV.
Caratteristiche:
● Alta affidabilità, peso leggero, lunga durata e navigazione di alta precisione
● Modalità di navigazione combinate ricche e flessibili, commutazione agevole tra le modalità e capacità di navigazione resistente a errori
● Si adatta a varie condizioni di avvio e può rispondere rapidamente a interruzioni di corrente e riavviare
● Buona adattabilità ambientale del composito vibrazione-urto-calore
● Disporre di una progettazione completa del BIT
Campo di applicazione e modalità di applicazione:
Può essere applicato a tutti i tipi di droni di lunga durata di grandi e medie dimensioni.
Indicatori di prestazione:
Tempo di allineamento | Allineamento normale a terra: ≤ 5 min |
Allineamento di emergenza: allineamento a terra 30s + allineamento aereo 10min | |
Accuratezza di posizione (CEP) |
Inerzia pura: 1,5 nmile/6h Dopo 15 minuti di combinazione inerziale/satellite: 1,0 nmile/6h Combinazione inerzia/satellite: ≤ 10 m |
Accuratezza della velocità (RMS) | Inerzia pura ≤ 1m/s (6h); combinazione inerzia/satellite ≤ 0,2m/s |
Accuratezza dell'angolo di atteggiamento (RMS) | Inerzia pura ≤ 0,02° (6h); combinazione inerzia/satellite ≤ 0,02° |
Accuratezza dell'angolo di marcia (RMS) | Inerzia pura ≤ 0,05° (6h); combinazione inerzia/satellite ≤ 0,05° |
Ambiente di applicazione:
Temperatura di lavoro/temperatura di stoccaggio ((°C) | -55°C ~+70°C |
Intervallo dinamico | Velocità angolare: ±300°/s, accelerazione: -30g ~ +30g |
Proprietà meccaniche | Ambiente d'urto: mezza onda sinusale 20 g, 11 ms; ambiente di vibrazione: ambiente di vibrazione tipico dei droni |
Proprietà fisiche:
Dimensioni | 175 mm × 216 mm × 175 mm |
Metodo di installazione |
Montaggio diretto (montaggio a cintura) o opzionale (installazione in basso) |
Dimensioni dell'impianto |
Dimensioni di installazione del supporto: 224 mm × 220 mm (Installazione attraverso foro: Φ8,5 mm) |
peso | Ospite ≤ 7,0 kg; supporto (facoltativo) ≤ 1,5 kg o personalizzato ≤ 1,5 kg o personalizzato |
Interfaccia esterna:
azionato da | Fonte di alimentazione 18V~36V DC, consumo di energia ≤ 32W |
Interfaccia di ingresso/uscita |
7 canali RS-422, 1 canale RS-232; 2 canali CAN (FD); 1 canale 1M 1553B; 1 canale 4M1553B |
Frequenza di uscita dei dati | 200 Hz (tipico) |
