Name: Il sistema di navigazione inerziale di piccolo volume utilizza giroscopio a fibra ottica per UAV
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KsINS-B
Price: 431.00 USD
Availability: InStock

Casa. > prodotti > Sensore giroscopico elettronico >

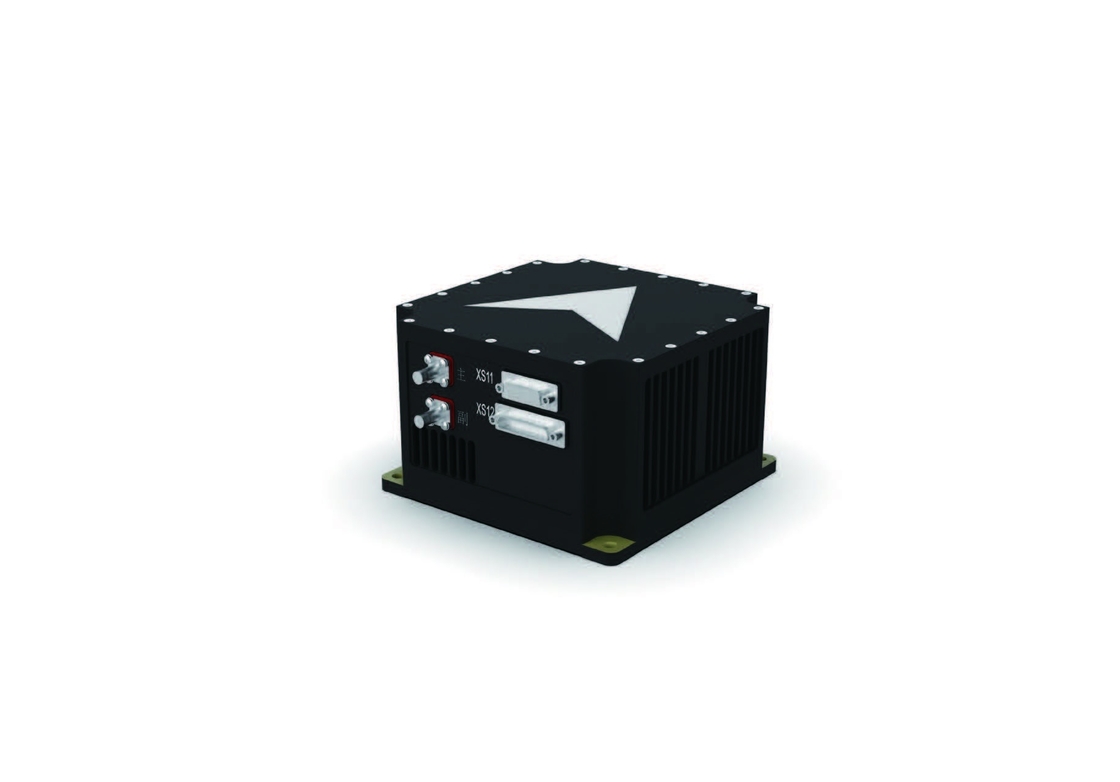

Il sistema di navigazione inerziale di piccolo volume utilizza giroscopio a fibra ottica per UAV

Sistema di navigazione inerziale giroscopio a fibra ottica

Sistema di navigazione inerziale a piccolo volume

Luogo di origine:

La Cina (continente)

Marca:

Kacise

Certificazione:

certificate of explosion-proof, CE

Numero di modello:

KsINS-B

Contattaci

Chiedi un preventivo

Il sistema di navigazione inerziale di piccolo volume utilizza giroscopio a fibra ottica per UAV

Dettagli del prodotto

Tempo di allineamento:

≤5 min

Accuratezza di velocità:

In modalità di navigazione integrata: velocità del cielo ≤ 0,3 m/s, velocità orizzontale ≤ 0,2 m/s

Precisione della manutenzione della direzione:

0.2° /h (inerzia pura), 0,1° (navigazione integrata)

Evidenziare:

Sistema di navigazione inerziale giroscopio a fibra ottica

Sistema di navigazione inerziale a piccolo volume

Termini di pagamento e di spedizione

Quantità di ordine minimo

1pc

Imballaggi particolari

ogni unità ha una scatola individuale e tutte le scatole sono imballate in pacchetti standard o rich

Termini di pagamento

T/T, Western Union, MoneyGram

Capacità di alimentazione

1000 pezzi alla settimana

Prodotti correlati

Video

Resistenza scioccante del singolo di asse della fibra sensore optoelettronico del giroscopio

Ottieni il miglior prezzo

Video

Buono registrando giroscopio dinamicamente sintonizzato per l'ambiente ad alta temperatura

Ottieni il miglior prezzo

Prestazione di piccola dimensione della immersione degli strumenti di misura di angelo del sensore del giroscopio di Mems

Ottieni il miglior prezzo

200Hz scelgono il sensore della girobussola di asse, stabilità diagonale del modulo del sensore del giroscopio l'alta

Ottieni il miglior prezzo

Contattaci

86--17719566736

Contattaci ora

Descrizione del prodotto

KsINS-B sistema di navigazione inerziale a fibra ottica

Descrizione del prodotto:

Il KSINS-B sistema di navigazione inerziale a fibra ottica strapdown è un piccolo sistema di navigazione inerziale a uso generale che utilizza giroscopi a fibra ottica e accelerometri flessibili a quarzo.Il sistema può essere sensibile al movimento angolare e lineare del vettore UAV, e fornisce in tempo reale informazioni sulla posizione, velocità, direzione, velocità angolare e accelerazione lineare del vettore.Può essere combinato con un ricevitore satellitare per completare operazioni di navigazione integrate, in grado di soddisfare le esigenze di vari UAV. Controllo dell'atteggiamento, navigazione e posizionamento.

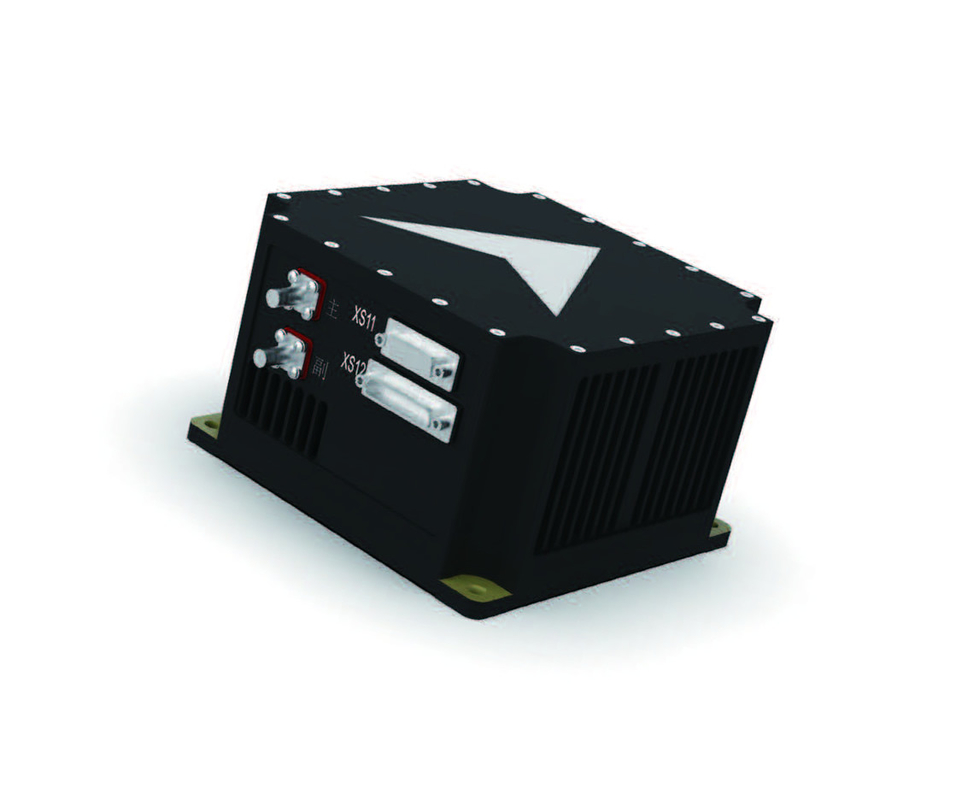

Il sistema di navigazione inerziale di piccolo volume utilizza giroscopio a fibra ottica per UAV 0

Caratteristiche:

● Piccole dimensioni, peso leggero, buona tecnologia di produzione e alta affidabilità

● Interfacce di comunicazione ricche

● Il protocollo di uscita è flessibile e può essere configurato tramite un software di prova

● Sono forniti accessori per ridurre le vibrazioni per soddisfare le esigenze di ambienti a forte vibrazione

● Avere una strategia BIT completa e aver superato la valutazione del volo

Campo di applicazione e modalità di applicazione:

È stato maturamente utilizzato nei campi degli dirigibili ad alta quota, degli UAV ad ala rotante e degli UAV ad ala fissa.

Indicatori di prestazione:

Tempo di allineamento	≤ 5 minuti
Precisione della posizione	Inerzia pura: 2~5nmile/30min (CEP) Navigazione integrata con satellite: altezza 10 m; livello 5 m
Accuratezza della velocità	In modalità di navigazione integrata: velocità del cielo ≤ 0,3 m/s, velocità orizzontale ≤ 0,2 m/s
precisione di allineamento della rotta	≤ 1,0° (1σ) (autoallineato) ≤ 0,1° (1σ) (doppia posizione dell'antenna, linea di riferimento 2 metri)
Precisione della manutenzione della direzione	0.2° /h (inerzia pura), 0,1° (navigazione integrata)
Accuratezza dell'allineamento dell'atteggiamento	00,05° (1σ)
Accuratezza di mantenimento dell'atteggiamento	0.1° (inerzia pura), 0.05° (navigazione integrata)

Ambiente di applicazione:

Temperatura di lavoro/temperatura di stoccaggio ((°C)	-40°C ~ +60°C /-45°C ~ +80°C
MTBF ((h)	30000 ore
Intervallo dinamico	Velocità angolare: ±300°/s; Accelerazione: -25g~25g
Proprietà meccaniche	Ambiente di shock di resistenza: mezza onda sinusale 20 g, 11 ms, Ambiente di vibrazione resistenza: 1. Nessun assorbimento degli urti: GJB150.16A-2009 Figura C.3 Ondata posteriore del picco dei denti da segatura 2. con assorbimento degli urti: GJB1032 spettro di vibrazioni casuale

Proprietà fisiche:

Dimensioni	135 mm × 135 mm × 84 mm
Dimensioni dell'impianto	Nessun ammortizzatore: vite M6 121 mm×121 mm Con ammortizzatore: vite M4 121 mm×121 mm
peso	≤ 2,1 kg
livello impermeabile	Protezione IP67

Interfaccia esterna:

azionato da	18V~36V DC
Consumo di energia	≤ 11W
Interfaccia di ingresso/uscita	RS-422×3 (multiplexing), RS-232×2 (multiplexing), Interfaccia LVTTL 1 CAN×2, porta di rete ×1, Interfaccia a impulso × 2, archiviazione dati 8G
Frequenza di uscita dei dati	≤ 1000 Hz
