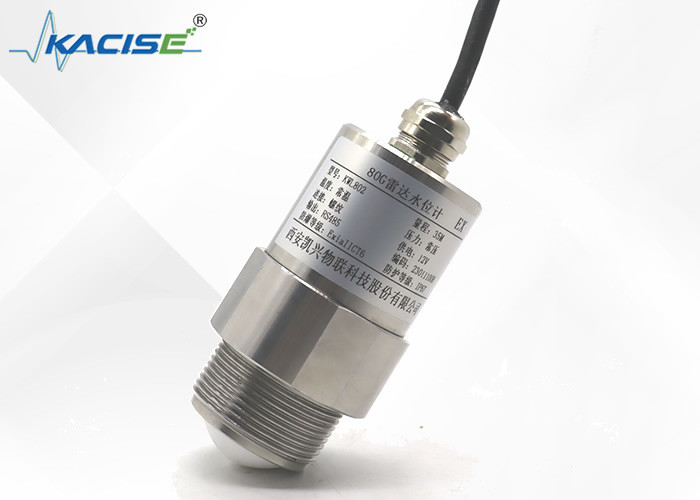

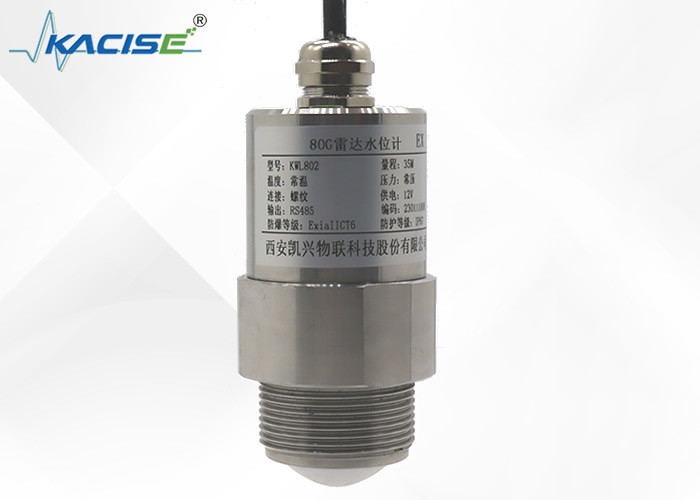

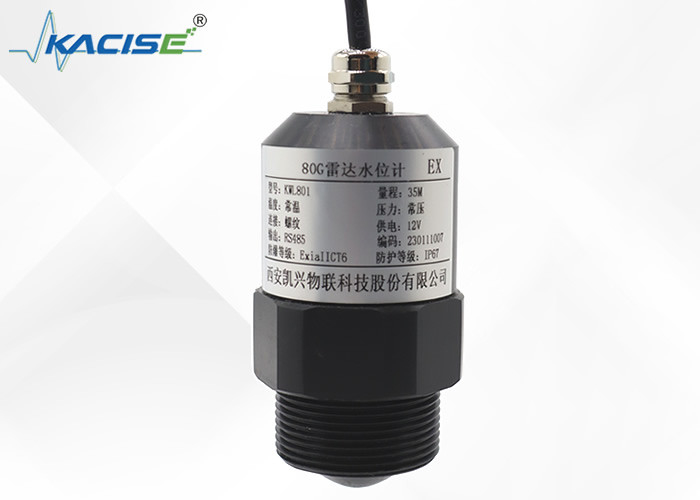

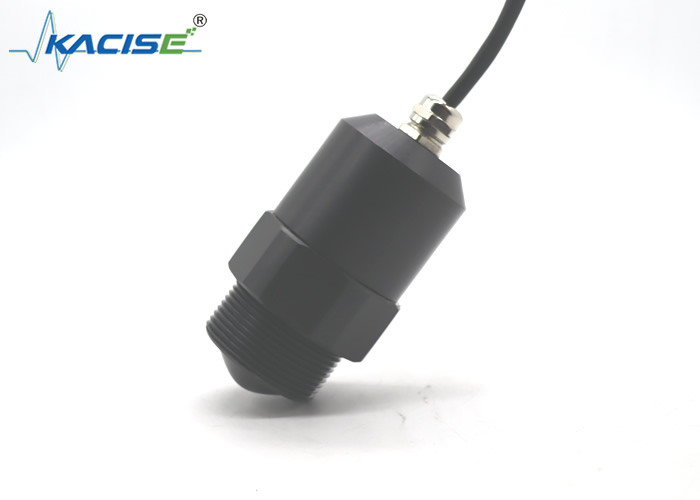

KWL800 76 - sensore di livello dell'acqua del radar di 81GHz FM Wave continuo con la comunicazione di RS485 Modbus

Sensore di livello dell'acqua del radar della gamma 76-81GHz FM Wave continuo di KWL800 65m con la comunicazione di RS485 Modbus

Introduzione

I prodotti di serie del sensore livellato del radar KWL800 si riferiscono ai prodotti a modulazione di frequenza del radar dell'onda continua (FMCW) che lavorano a 76-81GHz. La gamma massima del prodotto può raggiungere 65m e la zona cieca è all'interno di 10 cm. A causa della sue più alta frequenza operativa, più grande larghezza di banda e più alta accuratezza di misura.


Caratteristica

Il ⚫ basato sul chip di radiofrequenza dell'onda millimetrica di CMOS, realizza la radiofrequenza più compatta
architettura, più alto rapporto segnale-rumore e più piccola area cieca.
Più alte risoluzione di misura del ⚫ ed accuratezza di misura.
Il ⚫ che l'angolo d'apertura stretto dell'antenna è 6°, l'interferenza nell'ambiente dell'installazione avrà più di meno
l'impatto sullo strumento e l'installazione è più convenienti.
Progettazione della lente integrata ⚫, dimensione compatta.


Metodo dell'installazione

Ci sono due punti per prestare attenzione durante all'installazione:

(1) assicura che il metro sia perpendicolare alla superficie dell'acqua.

(2) Avoid che emette i fasci dagli oggetti d'irradiazione di interferenza e che genera gli echi falsi.

Vedi i seguenti punti per le condizioni di lavoro tipiche.

Assicuri che il sensore di livello dell'acqua sia installato verticalmente alla superficie dell'acqua e l'inclinazione indebolirà l'ampiezza ricevuta del segnale, che colpirà la misura normale di distanza.

Assicuri che non ci siano oggetti di interferenza all'interno della gamma del fascio, quali le banche dei fiumi.



Lo strumento dovrebbe essere installato almeno 20cm a partire dalla parete laterale e la rete di tubazioni sotterranea dovrebbe essere installata come fine al centro del pozzo come possibile, altrimenti la parete buona genererà facilmente i segnali di interferenza, che colpiranno la misura ed il giudizio.
