Luogo di origine:
La Cina
Marca:
Kacise
Certificazione:
CE
Numero di modello:
KLD805
Documento:
Video

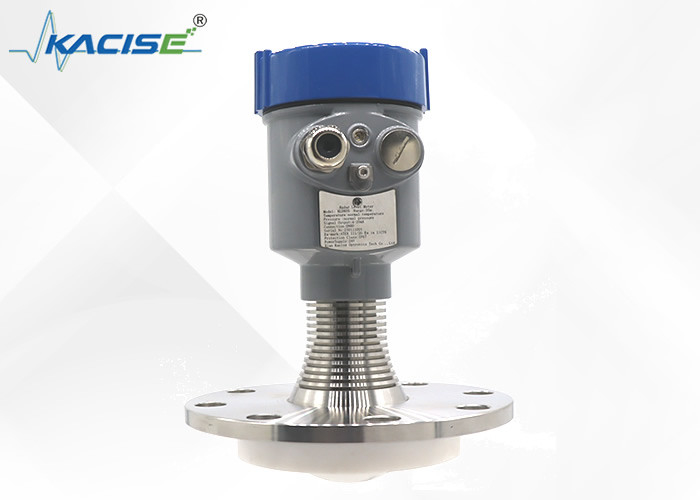

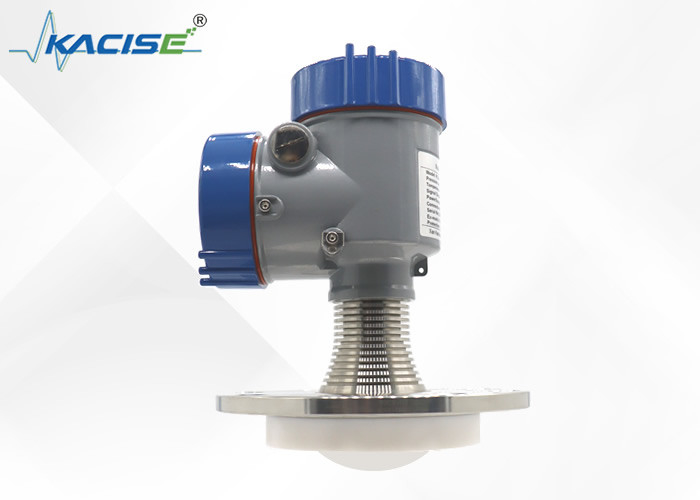

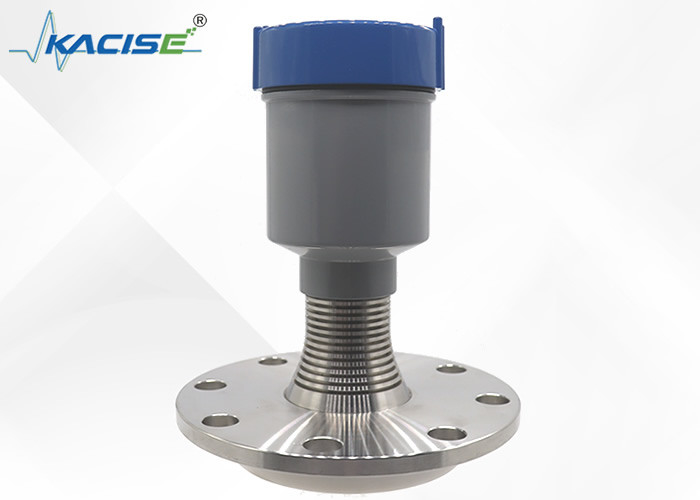

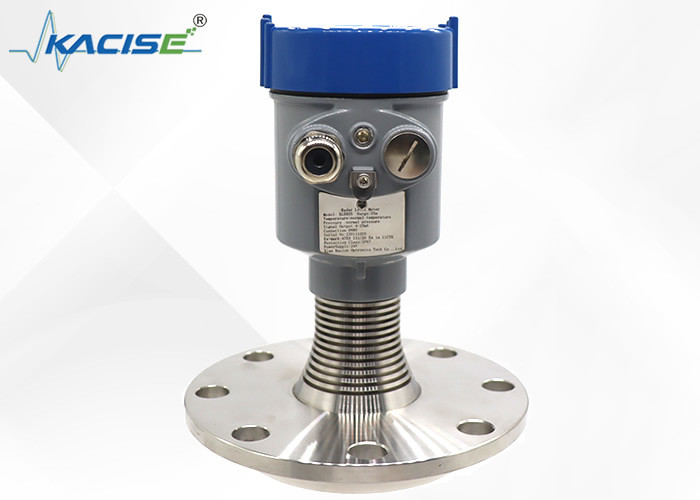

KLD805 80GHz 76mm Lens Antenna Radar Trasmettitore di livello liquido per alte temperature e pressione
Introduzione
Il KLD805 80GHz 76mm Lens Antenna Radar Liquid Level Transmitter è un dispositivo notevole, progettato specificamente per ambienti ad alta temperatura e pressione.utilizza una frequenza di 80GHz e un'antenna a 76mmQuesto trasmettitore misura con precisione i livelli di liquido, fornendo dati affidabili anche in condizioni estreme, garantendo un controllo efficiente dei processi industriali.
Caratteristica
● Alto rapporto segnale-rumore, piccola zona cieca
● Alta risoluzione, 1 mm
● Maggiore precisione, ± 2 mm
● Angolo di emissione più ristretto, angolo di 3° del raggio dell'antenna
● Lunghezza d'onda più breve, migliori proprietà riflettenti sulla superficie del mezzo di misura
| Medio | liquido corrosivo forte, vapore, schiuma, alta temperatura e alta pressione |
| Intervallo di misura | 0.1m10/20/30/60/100m |
| Connessione di processo | flange ≥ DN80 |
| Temperatura di processo | -40 ∼200°C |
| Pressione di processo | -0,1 ∼2,5 MPa |
| Dimensione dell'antenna | Antenna a lente da 76 mm |
| Materiale per antenne | PTFE |
| Accuratezza | ±2 mm (intervallo inferiore a 35 m)
±5 mm (intervallo tra 35m e 100m) |
| Classe di protezione | Protezione IP67 |
| Frequenza centrale | 80 GHz |
| Angolo di lancio | 3° |
| Fornitore di alimentazione | due fili /DC24V |
| a quattro fili /DC12~24V | |
| quattro fili /AC220V | |
| Casing | di alluminio/acciaio inossidabile |
| Fonte di uscita del segnale | due fili: protocollo 4...20mA/HART |
| quattro fili: 4...20mA/ RS485 Modbus |
Dimensione del prodotto
Unità in mm:
Metodo di installazione
Installazione di flange
Quando si utilizza l'installazione della flange, la distanza minima tra lo strumento e il serbatoio
La parete dovrebbe essere di 200 mm.
1 piano di riferimento
2 centro del vaso o asse di simmetria
Installazione di sollevamento
Il trasmettitore di livello radar è uno strumento di misura dei materiali comunemente utilizzato, può misurare con precisione l'altezza dei materiali e trasmettere i dati al sistema di controllo per l'analisi e l'elaborazione.Anche se il trasmettitore di livello radar ha una forte tolleranza, richiede particolare attenzione quando viene utilizzato in un ambiente ad alta temperatura.
L'ambiente ad alta temperatura avrà un grande impatto sulla precisione di misura del trasmettitore di livello radar, soprattutto perché l'alta temperatura causerà l'espansione del materiale,in modo da influenzare i risultati delle misurazioni del materialeIn condizioni di elevata temperatura, l'espansione del materiale provoca deviazioni nella misura dell'altezza del materiale, influenzando così il consumo effettivo del materiale.Inoltre, l'ambiente ad alta temperatura avrà anche un impatto sulle proprietà dei materiali del misuratore di livello radar, come la riduzione della vita e della stabilità dei componenti elettronici e delle parti meccaniche.
Pertanto, quando il trasmettitore di livello radar deve essere utilizzato in un ambiente ad alta temperatura, devono essere selezionati materiali e metodi di lavorazione speciali per garantire le sue prestazioni stabili.La canna di misura e l'antenna del trasmettitore di livello sono generalmente realizzati in materiali resistenti alle alte temperature come acciaio e ceramicaInoltre, il circuito del trasmettitore di livello deve anche essere sottoposto a un trattamento di protezione speciale per prevenire gli effetti negativi delle alte temperature sui componenti elettronici.installare coperture protettive per le piastre dei condensatori e gli induttori per prevenire la corrosione dei conduttori causata da alte temperature.
