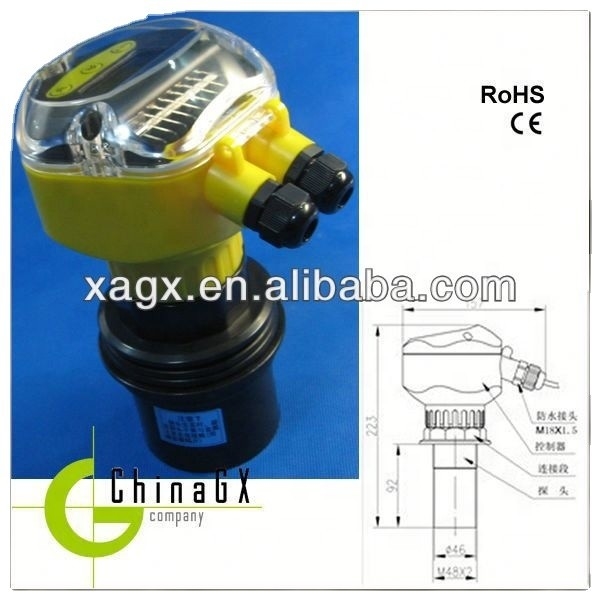

Trasmettitore di livello di flange intelligente della serie GXUM
Caratteristica
1Misurazione senza contatto.
2- Effettivo in termini di costi.
3- Facile da installare e impostare, si può calibrare lo strumento completamente secondo il nostro manuale.
4. Facile da usare protocollo Modbus (sia RTU che ASCII).
4.Otto tipi di algoritmi possono essere scelti per adattarsi a un campo di applicazione di varietà.
5La precisione può essere dello 0,3% e contro ogni tipo di onda di interferenza.
6.Questo strumento è un strumento senza contatto, quindi ha un basso tasso di guasto.
Parametri ditrasmettitore a livello di flange
Funzione | Tipo integrale | Tipo di divisione |
Intervallo di misura | 5 metri,10 metri,15 metri,20 metri,30 metri,40 metri,50 metri,60 metri | 5 metri,10 metri,15 metri,20 metri,30 metri,40 metri,50 metri,60 metri,70 metri |
Precisione di misura | 00,25%-0,5% | 00,25%-0,5% |
Risoluzione | 3 mm o 0,1%(che è più grande) | 3 mm o 0,1%(che è più grande) |
visualizzazione | LCD cinese e inglese | LCD cinese e inglese |
Uscita analogica | 4 fili4~20mA/750Ω di carico 2 fili4~20mA/250Ω di carico | 4~20mA/750Ω di carico |
Uscita del relè | 2gruppi programmabili allo stato AC 250V/8A o DC 30V/5A(opzionale) | Canali singoli per due gruppi, doppi canali per quattro gruppi in stato programmabile AC 250V/8A o DC 30V/5A(opzionale) |
Fornitore di alimentazione | Configurazione standard 24VDC opzionale 220V CA+15% 50 Hz 12VDC opzionale o alimentazione personalizzata | Configurazione standard 220V CA+15% 50 Hz opzionale 24VDC 120mA 12VDC opzionale o alimentazione personalizzata |
Temperatura ambientale | Strumento di visualizzazione-20~+60°C, trasduttore-20~+ 80°C | Dispositivo di visualizzazione -20~+60°C, trasduttore-20~+ 80°C |
comunicazione | Opzionale 485,232comunicazione(Accordo del fabbricante) | Opzionale 485,232 comunicazione(Accordo del fabbricante) |
Grado di protezione | Indicatore IP65,trasduttore IP68 | Indicatore IP65,trasduttore IP68 |
cavo di trasduttore | - No, no. | Fino a 100 m, configurazione standard 10 m |
Installazione del trasduttore | In base alla gamma e al trasduttore selezionato | In base alla gamma e al trasduttore selezionato |
Nota:Questa serie di misuratore di livello ultrasonico può anche personalizzare in base alle richieste del cliente: specifiche speciali del trasduttore come hAlta tensione, resistente alle alte temperature, piccolo calibro, piccola area cieca e così via.
Dimensioni dell'impianto:
Metri di livello ad ultrasuoni standard di tipo "split":
Metro di livello ultrasonico integrato:
L'impianto di misurazione del livello ultrasonico a prova d'esplosione:
Foto dei prodotti
Prodotti correlati
Pacco
1pc/scatola, molte scatole/cartone, o richieste del cliente disponibili.
Informazioni sulle società
Spettacolo della compagnia
Forniamo metri di livello ad ultrasuoni di alta qualità, si prega di farci sapere le vostre esigenze, faremo del nostro meglio per fornire la soluzione più adatta per voi.Vi risponderemo entro 24 ore.
1Come funzionano i sensori di livello ad ultrasuoni?
Un impulso sonoro ultrasonico viene pulsato periodicamente dalla base del trasduttore. L'impulso viaggia attraverso l'aria, riflette contro il mezzo di processo sottostante e ritorna al trasduttore.Il sensore misura il tempo di impulso di volo tra la generazione del suono e la ricezione, e lo ha tradotto in distanza o altezza del livello del liquido all'interno del recipiente.
2Quali sono i vantaggi dei sensori di livello ad ultrasuoni?
Molti liquidi applicativi presentano caratteristiche difficili che hanno un impatto negativo sulle prestazioni dei sensori di tipo di contatto, sui costi di manutenzione e/o sostituzione.liquidi viscosi e sporchiI sensori ad ultrasuoni non sono a contatto e quindi impermeabili a queste caratteristiche.
3Cosa dovrei evitare con i sensori di livello ad ultrasuoni?
Le variabili di applicazione da evitare con gli ultrasuoni sono la schiuma estrema, il vapore, la turbolenza o l'installazione in impianti alti con alti strati stretti.il vapore e la turbolenza possono assorbire e/o deviare una parte sostanziale del segnale di ritorno- gli accessori elevati possono interrompere il percorso del segnale acustico; è importante selezionare e installare i prodotti adeguatamente.
4. Come selezionare il miglior trasmettitore di livello di flange intelligente della serie GXUMgamma per prestazioni ottimali?
Selezionare una gamma di trasmettitori intelligenti della serie GXUM che copra l'altezza del serbatoio con un margine di almeno il 25%.selezionare una gamma di sensori che sia il doppio dell'altezza del serbatoioIl sensore aggiuntivo migliorerà le prestazioni in tali condizioni.
5Cosa rappresenta il segnale da 4 a 20 mA?
Il punto di impostazione di 4 mA è normalmente posizionato vicino al fondo del serbatoio vuoto, o la più grande distanza di misura dal sensore.Il punto di regolazione di 20 mA è normalmente posizionato vicino alla parte superiore del serbatoio pienoIl sensore genererà proporzionalmente un segnale di 4 mA quando il serbatoio è vuoto e un segnale di 20 mA quando il serbatoio è pieno.
