Interruttore di pressione elettrico a 3 fasi 316L in acciaio inossidabile Interruttore regolabile di pressione

Commutatore di pressione elettrico a tre fasi 2015

l'interruttore di pressione elettrico può essere utilizzato per il mezzo gassoso e liquido

Controller regolabile, gamma regolabile è 0,02 ~ 10MPa

Tabella di intervalli dell'interruttore di pressione a 3 fasi

Valore di impostazione Regolazione dell'interruttore di pressione a 3 fasi

1) Utilizzare la chiave inglese per fissare il piano quadrato di sei del regolatore, per avvitare l'interfaccia di pressione nell'interfaccia di pressione della tavola di controllo della pressione.

2) Aprire la piastra di copertura, per collegare un'estremità del cavo al terminale di cablaggio 1-3, un'altra estremità collegata al contatore universale.

3) Per aggiungere il valore di pressione al valore necessario, regolare la vite con rotazione in senso antiorario.fino a quando i contatti dell'interruttore cambiano il valore nel valore di pressione richiesto. E cambiare il valore di pressione avanti e indietro sul valore di pressione richiesta, in modo che per verificare il valore di interruttore dei contatti è il valore di pressione necessaria.

4) Chiuso il rivestimento

Processo di scambio micro a doppio polo.

Collegare il terminale 1-3, per passare fino a quando la pressione è aumentata al valore di commutazione superiore.

Collegare il terminale 1-2, per spegnere fino a quando la pressione aumentata al valore superiore di commutazione

Interfaccia elettronica e definizione dei segnali

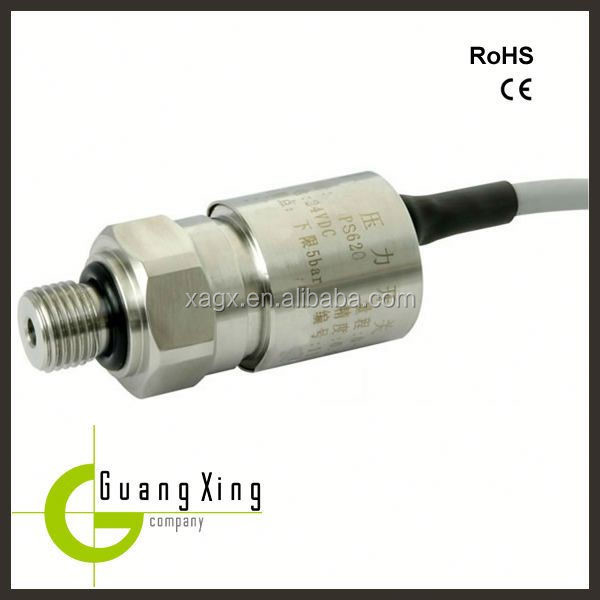

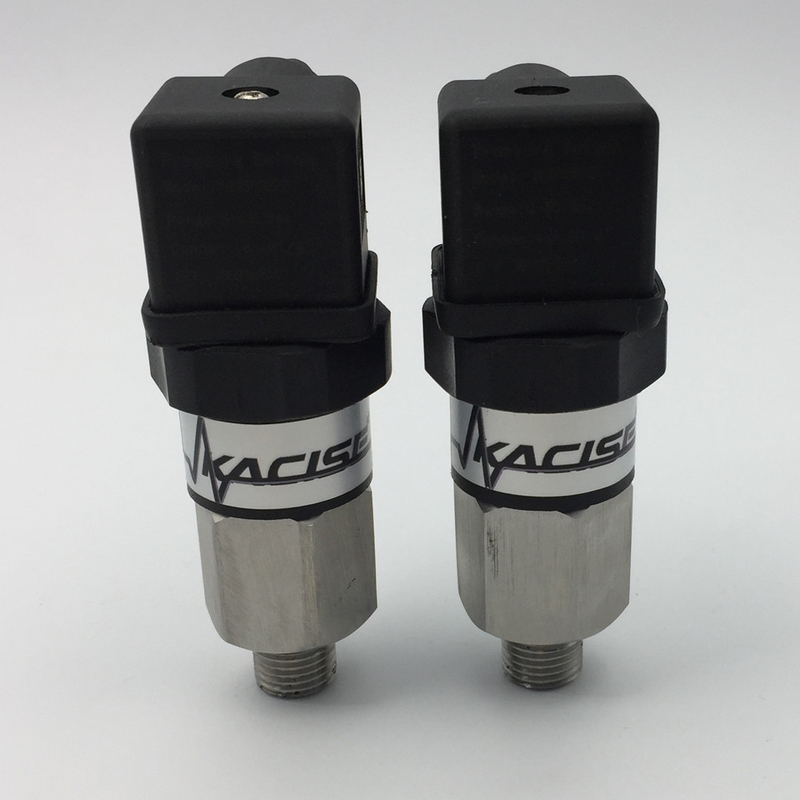

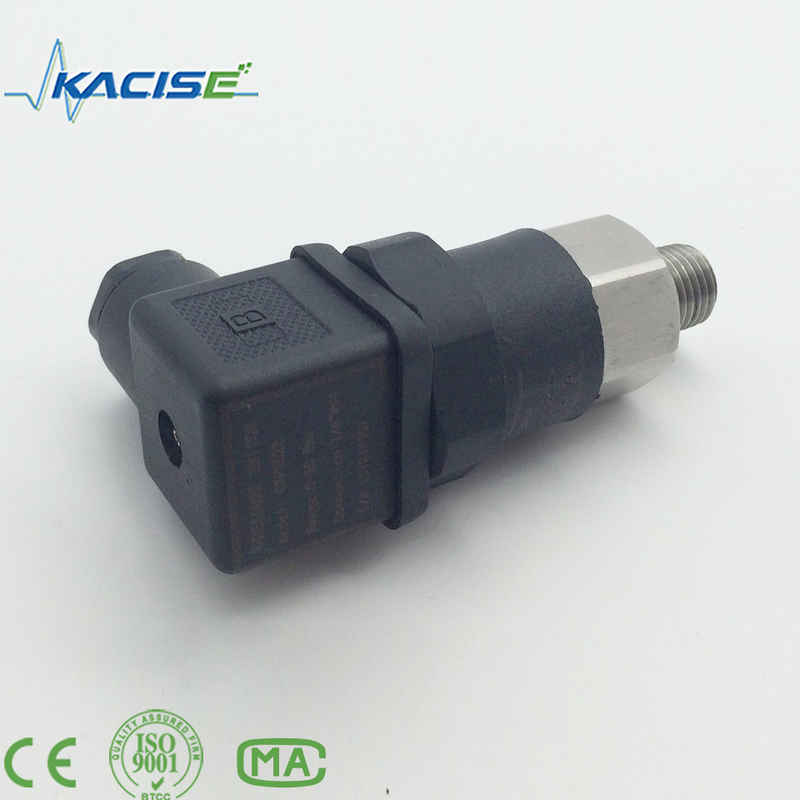

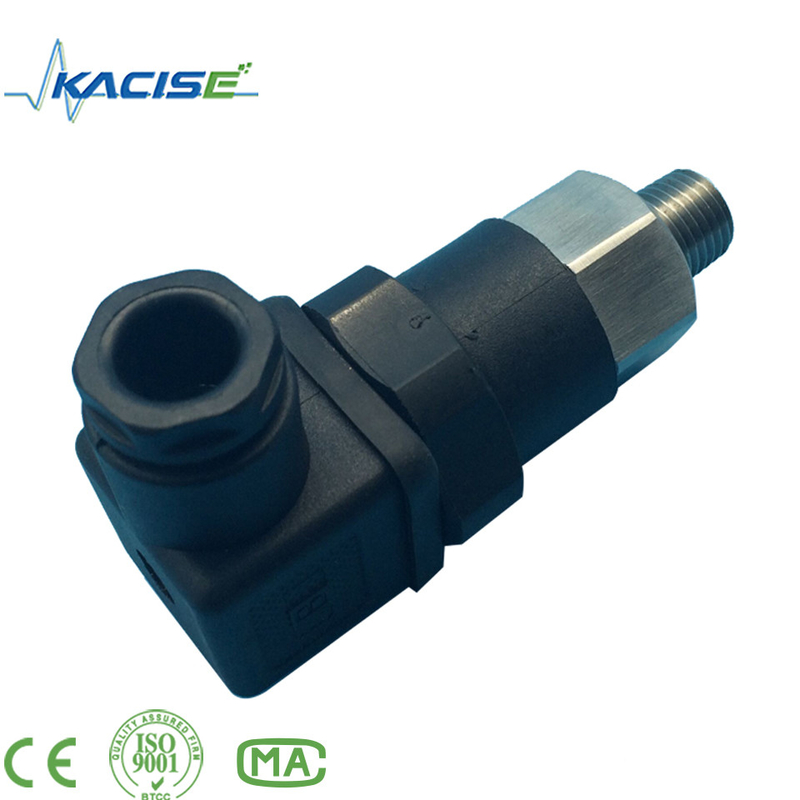

Immagine del prodotto dell'interruttore a pressione a 3 fasi
