Introduzione

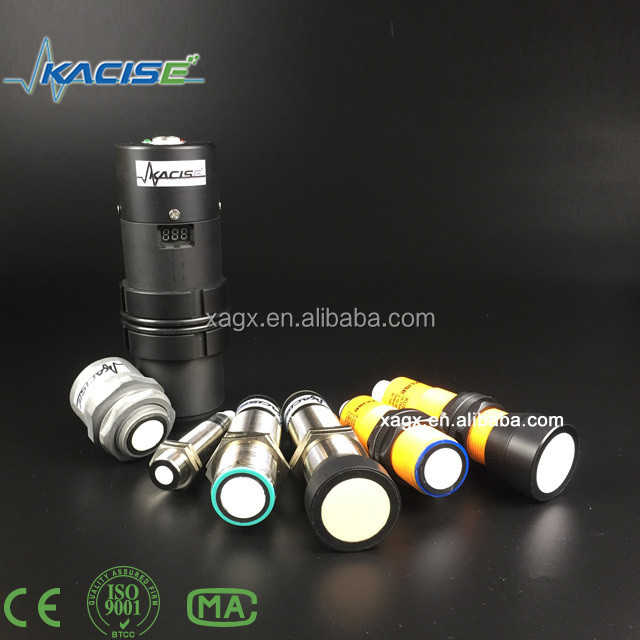

I sensori ad ultrasuoni della serie GXUS coprono una varietà di scenari di applicazione nell'automazione industriale.Misurazione o rilevamento del livello di riempimento a cancelli e porte: offrono soluzioni per le più diverse esigenze applicative.
I sensori con uscite di commutazione digitale o un'interfaccia analogica da 4 a 20 mA sono comuni.La maggior parte dei sensori può essere insegnata o parametrizzata tramite un'interfaccia e quindi adattata alla rispettiva applicazione.
Caratteristiche
Alta risoluzione
Tempo di risposta breve
Zona cieca piccola
Diverse uscite disponibili: uscita switch, analogica o RS232/485
Specificità
GXUS-M18
GXUS-M30
|
Distanza di rilevamento
|
70... 1000 mm; 120... 2000 mm; 200... 3000 mm
|
|
Piastra di destinazione standard
|
100 mm x 100 mm
|
|
Frequenza del trasduttore
|
circa 255 kHz
|
|
Ritardo di risposta
|
circa 125 ms
|
|
LED blu
|
Accensione
|
|
LED giallo
|
solido: oggetto nel range di valutazione
|
|
lampeggiante: funzione del programma, oggetto rilevato
|
|
LED rosso
|
solido: errore
|
|
lampeggiante: funzione del programma, nessun oggetto rilevato
|
|
tensione di funzionamento UB
|
10... 30 V DC, ondulazione 10 % SS
|
|
Corrente di alimentazione a zero carico I0
|
≤45 mA
|
|
Tipo di uscita
|
1 uscita analogica 0-10V o 4...20mA.
|
|
Risoluzione
|
0.11 mm a distanza massima di rilevamento
|
|
Deviamento della curva caratteristica
|
±1 % del valore in scala
|
|
Precisione di ripetizione
|
±0.1 % del valore a scala completa
|
|
Impedenza di carico
|
> 1kOhm
|
|
Influenza della temperatura
|
±10,5% del valore a scala completa
|
|
Temperatura ambiente
|
-25... 70 °C (-13... 158 °F)
|
|
Temperatura di conservazione
|
-40... 85 °C
|
|

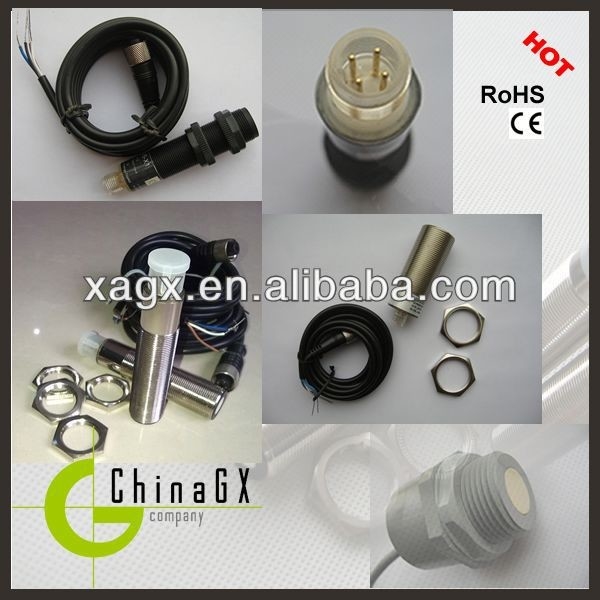

Tipo di connessione
|
Collegamento del dispositivo M12 x 1, 4 pin
|
|
Grado di protezione
|
IP65 (IP66 selezionabile)
|
|
Materiale
|
Cassa: ottone nichelato
o di acciaio inossidabile
o di plastica
|
|
Trasduttore: miscela di resina epossidica e sfera di vetro cava;
spuma di poliuretano
|
Adattamento dei limiti di valutazione
Il sensore ad ultrasuoni dispone di un'uscita analogica con due limiti di valutazione insegnabili, che vengono impostati applicando la tensione di alimentazione -UB o +UB all'ingresso TEACH-IN.La tensione di alimentazione deve essere applicata all'ingresso TEACH-IN per almeno 1 s.I LED indicano se il sensore ha riconosciuto il bersaglio durante la procedura TEACH-IN. Il limite inferiore di valutazione A1 viene insegnato con -UB, A2 con +UB.
Si possono impostare due diverse funzioni di uscita:
1. Il valore analogo aumenta con l'aumento della distanza dall'oggetto (rampa in aumento)
2. Il valore analogo scende con l'aumento della distanza dall'oggetto (rampa in caduta)
I limiti di valutazione possono essere specificati solo entro i primi 5 minuti dopo laAccendiamo la corrente.
Per modificare i limiti di valutazione successivamente,l'utente può specificare i valori desiderati solo dopo un nuovo accensione.
Rampa ascendente TEACH-IN (A2 > A1)
-Oggetto di posizione al limite inferiore di valutazione
- limite inferiore A1 con - UB
- L'oggetto di posizione al limite superiore di valutazione
- limite superiore di TEACH-IN A2 + UB
Rampa di caduta TEACH-IN (A1 > A2):
-Oggetto di posizione al limite inferiore di valutazione
- limite inferiore di TEACH-IN A2 con + UB
- L'oggetto di posizione al limite superiore di valutazione
- limite superiore di TEACH-IN A1 con
Impostazione predefinita
A1: superficie inutilizzabile
A2: raggio nominale di rilevamento
Modalità di funzionamento: rampa ascendente
Display a LED
|
Display in funzione della modalità di funzionamento
|
LED rosso
|
LED giallo
|
|
Limite di valutazione di TEACH-IN
Oggetto rilevato
Nessun oggetto rilevato
Oggetto incerto (invalidato il sistema TEACH-IN)
|
Smettila.
lampi
su
|
lampi
Smettila.
Smettila.
|
|
Modalità normale (intervallo di valutazione)
|
Smettila.
|
su
|
|
Incriminazione
|
su
|
stato precedente
|
GXUS-M56
|
Distanza
|
50...500 mm;100...1000 mm;200... 3000 mm;300...5000 mm;
500...6000 mm
|
|
Risoluzione
|
3 mm o 0,1%(che è più grande)
|
|
Tempo di risposta
|
< 200 ms
|
|
Visualizzazione
|
LED
|
|
Angolo di emissione
|
20°
|
|
Uscita analogica
|
4~20mA/500Ω carico
|
|
Sprodotte da streghe
|
Relay DC 30V/ 5A, PNP/NPN(Fatti facoltativi)
|
|
RS232/485
|
Protocollo MODBUS o protocollo personalizzato (facoltativo))
|
|
Fornitore di alimentazione
|
24VDC standard(±15%)
|
|
Temperatura ambiente
|
- Venti~+60°C
|
|
Classe di protezione
|
IP65 (IP66 è selezionabile)
|
|
Installazione
|
M56*2
|
