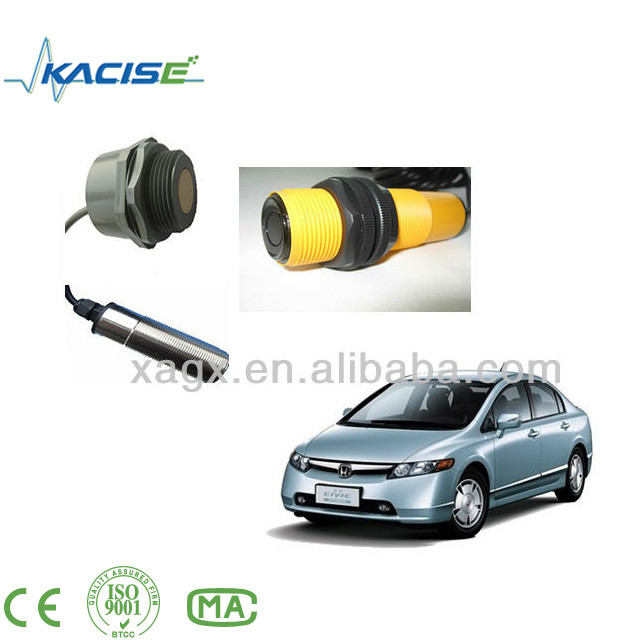

Sensore di trasduttore piezoelettrico ad ultrasuoni 2018

Questo sensore fornisce rilevamento a corto e lungo raggio, in un alloggiamento in PVC o in acciaio inossidabile compatto e robusto, progettato per soddisfare l'intrusione dell'acqua IP67.0V-28V operazione rileva oggetti da 0.1 metri a 10 metri e fornisce informazioni sul raggio di sonar da 0,25 metri a 10 metri con risoluzione di 0,001 metri o 0,01 metri.tensione di uscita analogica, NPN/PNP e uscita digitale seriale.

2. Dimensioni- Sì, certo.unità:mm)

Se il tipo di modulo è M18, le dimensioni sono le seguenti:

A=Φ18.0±0.5 E=Φ12.0±0.5
B=66.0±0.5 F=Φ28.0±0.5
C=27.0±0.5 G=10.0±0.5
D = 12.0±0.5 H=12.0±0.5

3. Caratteristiche

1) progettati per ambienti esterni o interni

2) Alta sensibilità

3) Le letture possono verificarsi fino a ogni 33 ms ((30 Hz) entro 3 metri o fino a ogni 80 ms ((12.5 Hz) entro 10 metri.

4) L'operazione in corsa libera può misurare continuamente e fornire informazioni al ranger

5) alimentazione 9V-28V con assunzione media di corrente molto bassa

6) Tipo di uscita multi-tipo come analogico (40-20mA, 0/1-5V, 0/1-10V), RS485, Can bus.

7) Il sensore funziona a 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz

4Applicazioni

1) e del regolamento (CE) n.Misurazione del livello del serbatoio

2) Misurazione del livello del contenitore

3) rilevamento della zona di prossimità

4) rilevamento delle persone

5) Sensore di distanza del robot

6) Navigazione autonoma

7) Navigazione multi-sensore

8) Misurazione delle distanze

9) rilevamento di oggetti a lungo raggio

10) Sensore industriale

5Informazioni sull'imballaggio e gli accessori

2 unità sono in scatola e tutte le scatole sono confezionate in pacchetti standard o richieste dei clienti disponibili.

Gli accessori sono i seguenti:

a, cavo lungo 2 metri

b, 2 dadi per il fissaggio del sensore

6Informazioni di ordinazione

GX_US_AAA-BBB-CCC-DDD-AEE

BBB: intervallo di distanza

003-30 cm 005-50 cm

010-100 cm 030-300 cm

060-600 cmAltri riservati

CCC: Tipo di interfaccia

0V5-Analog 0-5V

1V5- analogo 1-5V

0VA- analogico 0-10V

1VA- analogo 1-10V

4MA- analogo 4-20mA

Interfaccia SER-RS485

Interfaccia bus CAN-Can

Impulso PUL-PUL

Pulso PMP-PMP

Interruttore NON-NPN

Interruttore PNP-PNP

Altri - riservati

DDD: metodo di connessione del cavo

Cavo fisso

presa di connessione M12-M12

EEE: lunghezza del cavo

XXX-descrizione della lunghezza del cavo, la lunghezza del cavo deve essere inferiore a 15m, il numero deve essere inferiore a 150

ad esempio GX_US_S30-700-SER-FIX-080
