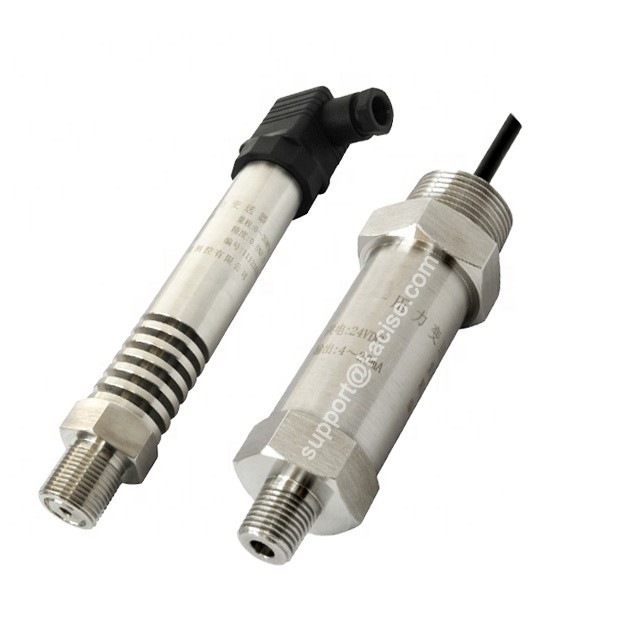

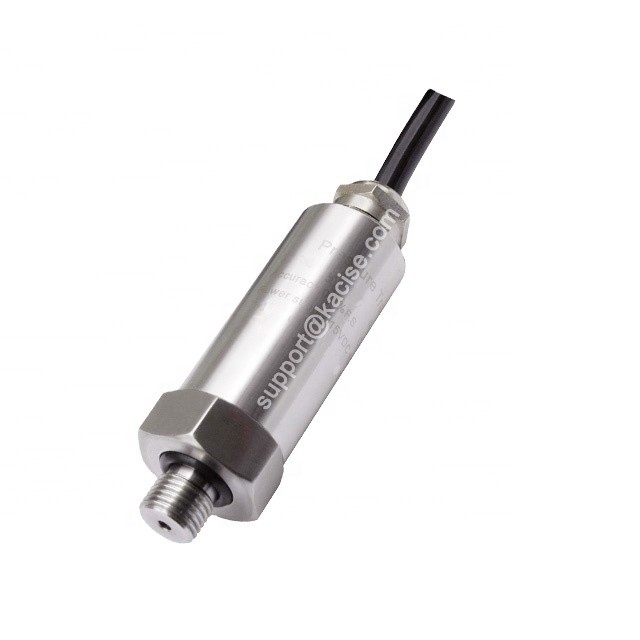

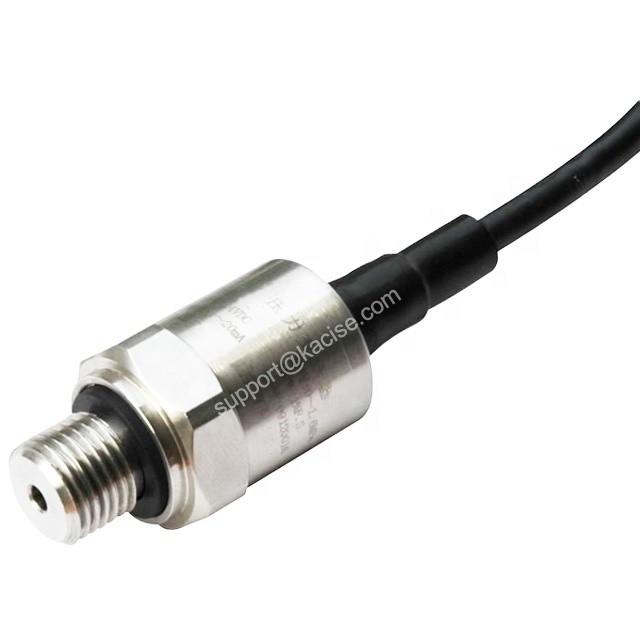

Trasmettitori di livello del diaframma liquido della serie GXPS
Caratteristica
Core riempito di olio di silicio diffuso
Sette tipi di struttura per soddisfare diversi utenti
Facile da usare con misurazione sommergibile
Intervalli di pressione multipli(1mH2O-500mH2O)
3 tipi di uscita del segnale ((4-20mA, 0-5V, 0-10V)
2 fili e 3 fili selezionabili
corrente di uscita del sistema di fili 2 non polari
classe A per il fulmine
Protesi all'esplosione intrinsecamente sicure, isolamento a prova di esplosione,
CE
Campo di applicazione
Misurazione del livello del pozzo profondo
Idrologiamisurazione per fiume, lago, mare
Trattamento delle acque reflue
Lattivolivellomisurazione
Flussoserbatoiomisurazione del livello
Irrigazione a risparmio d'acqua
Monitoraggio del consumo di liquidi circolanti
Lavori di deviazione
Introduzione
GXPS serie trasmettitori di livello del diaframma liquido trasmettitore di livello normale è una struttura speciale e l'uso di prodotti, alta precisione, piccole dimensioni, buona stabilità, che con abrasione, olio,resistente agli acidi e alle acque alcaline, cavo di conducibilità dell'aria ad alta intensità per soddisfare una varietà di siti di misurazione del livello ad uso speciale.Utilizzo diffuso di acque reflue trattamento delle acque fluviali, fossato grandi fiumi bacini idrici laghi costiere geologia monitoraggio idrologico
Passato lo stampo intrinsecamente sicuro, certificato a prova di esplosione e CE
Misurazione di vari fluidi a scelta dell'utente.
Interfaccia elettronica e definizione dei segnali
Parametro dei trasmettitori di livello del diaframma liquido della serie GXPS
|
Spec.
|
Valore numerico
|
|
Intervallo di pressione
|
0~1..500mH2O,personalizzabile
|
|
Pressione di sovraccarico
|
1.5 volte la pressione nominale
|
|
Contenimento secondario
|
3 volte la pressione nominale
|
|
Accuratezza
|
± 0,25% F.S., ± 0,5% F.S., ± 1,0% F.S.selezionabile
|
|
Stabilità
|
Valore tipico: 0,1% F.S. Max.: 0,2% F.S./anno
|
|
Temperatura di funzionamento
|
-40°C~ 85°C(predefinito)o -40 °C~125 °C
|
|
Temperatura di compensazione
|
-10°C~ 70°C
|
|
Compatibilità media
|
Compatibile con 1Cr18Ni9Ti e 316L
|
|
Proprietà elettriche
|
Linea 2
|
Linea 3
|
|
Segnale di uscita
|
4 ~ 20 mA
|
0 ~ 5V
|
0~10V
|
|
Forniture di alimentazione
|
24V(nominale)10 ~ 30 Vdc
|
24V(nominale)8 ~ 30 Vdc/ac
|
24V(nominale)11 ~ 30 Vdc/ac
|
|
Resistenza al carico
|
(U-10)/0.02 (Ω)
|
più di 100kΩ
|
|
Isolamento
|
di potenza superiore a 100MΩ@50V
|
|
Connessioni elettriche
|
Cavo fisso impermeabile + Due cerchi rettangolari + Anelli di sigillamento + gomma di sigillamento + Protezione da colla pura: grado IP68
|
|
Interfaccia di pressione
|
G1/4,Submersibiletipo1,Submersibiletipo 2,Submersibiletipo 3,Submersibiletipo 4,Submersibiletipo 5,Submersibiletipo 6
|
|
Tempo di risposta
|
10 ms
|
|
Potenza elettrica
|
500Vac@1 secondo
|
|
Programmi di laurea
|
certificato di resistenza all'esplosione CE
|
Informazioni di ordinazione dei trasmettitori di livello del diaframma liquido della serie GXPS
GXTipo- Rango.- Fatto- Precisione-Potere.- Struttura...Lunghezza del cavo- Il pacco.- Altri
- Tipo: trasmettitore di livello normale PS400
- Distanza: 1m.500m= limite superiore dell'intervallo
- Prodotto: A=4~20mA, V0=0~5Vdc. V1=0~10Vdc
- Accuratezza: 0,25=±0,25% F.S., 0,5=±0,5% F.S., 1,0=±1,0% F.S.
- Potenza: 24VDC,
- Struttura:S1 = tipo universale, S2 = montato con filo, S3 = tipo sommergibile e filo, S4 = prevenzione dei sedimenti, S5 = diametro minore, S6 = antiinfiammazione, S7 = densità elevata
- Lunghezza del cavo: XXm=XX metro 1-150m
- Pacco: Bb, schiuma
- Altri: C = grado comune-40°C~85°C), A= grado avanzato ((-40 °C~125 °C)
Per scegliere i prodotti adatti per voi, inviateci le seguenti informazioni con il feedback.
1. intervallo di pressione
2. precisione
3. segnale di uscita
4. tensione di alimentazione
5. porta di pressione
6. connessione elettrica
7. media
8. intervallo di temperatura
9. lunghezza del cavo
