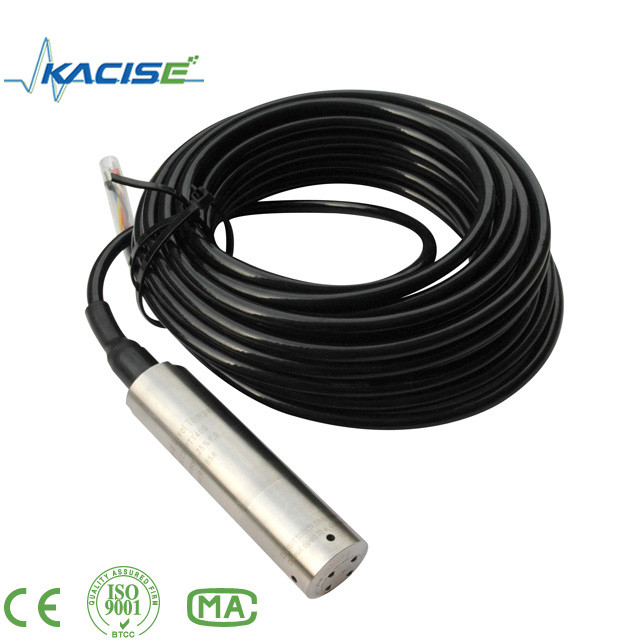

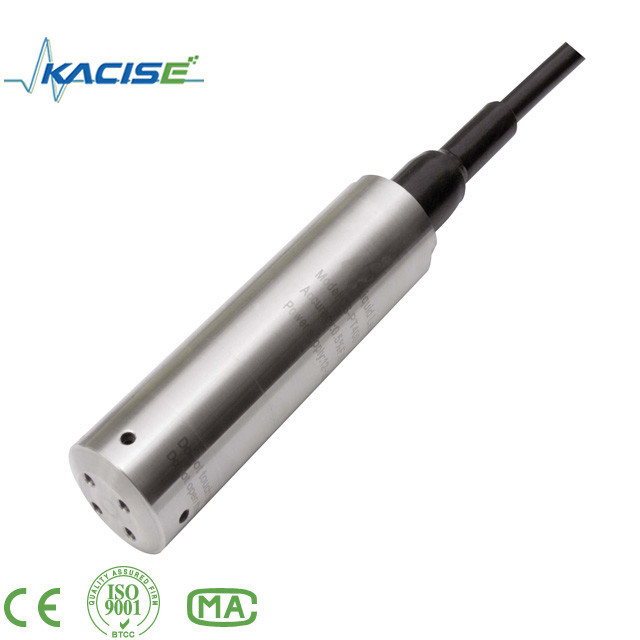

GXPS240Trasmettitore di pressione ad alta frequenza di approvvigionamento idrico
1.Parametro
Spec. | Valore |
Intervallo di pressione | 0~0,5MPa......60MPa |
Pressione di carico | 10,5 volte il valore nominale di pressione (1,5X) |
Pressione di rottura | 3 volte il valore nominale della pressione (3X) |
Accuratezza | ±0,5% F.S, ±1,0% F.S. |
Stabilità | Valore tipico 0,25% F.S., valore massimo: 0,4% F.S. |
Temperatura di funzionamento | -40°C~125°C |
Temperatura di compensazione | -10°C~70°C |
Compatibilità media | Compatibile con 1Cr18Ni9Ti |
Performance elettrica | 2 sistema di fili | 3 sistema di fili |
Segnale di uscita | 4 ~ 20 mA | 0 ~ 5V | 0~10V |
Fornitore di alimentazione | 10 ~ 30 Vdc | 8 ~ 30 Vdc | 12 ~ 30 Vdc |
Pressione di carico | (U-10)/0.02 (Ω) | >100 kΩ |
Isolamento | >100M Ω@50V |
Potenza elettrica | 500V@60 secondi |
Vibrazione/impatto | 10 g/5~2000Hz, assi X/Y/Z20g seno 11ms |
Durabile a pressione | 2 × 106cerchio di pressione @25°C |
Intervallo di visualizzazione | -9999~99999@PS101A/C |
Connessione elettrica | Terminale + presa impermeabile; protezione: IP65 |
Porta di pressione | M20×1.5, G1/4, G1/2, NPT1/4, NPT1/2 |
Tipo di pressione | G, A | Tempo di risposta: 10 ms |
Certificato | Isolamento a prova di esplosione D, certificato CE |
EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 |
2. Modalità e struttura della connessione elettrica:
Definizione del terminale a copertura posteriore |
Marchio | + | - | | |
Corrente | 24Vdc | 4 ~ 20 mA | | Cavo a scudo |
Voltaggio | 24 ((+) | Vout | 24(-) | Cavo a scudo |
Segnale di uscita |
Due fili | 4 ~ 20 mA |
Tre fili | 0 ~ 5V, 0,5 ~ 4,5V, 1 ~ 5V, 0 ~ 10V ((dc) |
Istruzione
Un tipo:Temperatura elevata, isolamento a prova di esplosione, trasmettitore di pressione con display, presa della linea terminale.
Tipo B:Isolamento, trasmettitore di pressione a prova di esplosione, presa terminale
Tipo C:Protezione contro le esplosioni con trasmettitore di pressione a display, uscita della linea terminale
3. Caratteristica
1) Precisione:00,5% F.S.
2) e).Resistenza alla pressione dell'articolazione tampone per urti
3) Intervallo di pressione e uscita di segnale multipli
4) Diversi di connettore e porta di pressione
5) uscita di corrente non polarizzata a due fili
6) Proof di esplosione intrinsecamente sicuro, isolazione a prova di esplosione
7) Certificato CE
8) Il display può essere configurato
4. Applicazioni
1) Rifornimento idrico a conversione di frequenza
2) Gas naturali compressi
3) Acqua del rubinetto quattro remoti
4) Climatizzazione centrale
5) Sistema di rilevamento automatico
6) Gestione in tempo reale
7) Misurazione della pressione dei tubi e dei serbatoi
8) Sistema di riscaldamento della caldaia
I. Il sensore è progettato appositamente per il volo spaziale, il petrolio, la chimica, il sistema di collaudo delle macchine minerarie, la misurazione della micropressione, l'uso di carri ferroviari ad alta velocità.
II. Il cliente si sta diffondendo in tutto il mondo per la costruzione navale, camion speciali, industria chimica,
III.Aiutare il nostro cliente a ridurre i costi, ovviamente.
