Trasduttore di pulitore ad ultrasuoni ad alta sensibilità 40 - 20mA
Caratteristiche del trasduttore per detersivi ad ultrasuoni in vendita a caldo
1Compatibile con molti tipi di prodotti simili.
2. Alta sensibilità
3. Le letture possono verificarsi fino a ogni 33 ms ((30 Hz) entro 3 metri o possono verificarsi fino a ogni 80 ms ((12.5 Hz) entro 10 metri.
4- L'operazione di corsa libera può misurare continuamente e fornire informazioni al ranger
5. alimentazione da 9V a 28V con assunzione media di corrente molto bassa
6Tipo di uscita multi-tipo come analogico (40-20mA, 0/1-5V, 0/1-10V), RS485, Can bus.
7Il sensore funziona a 40 kHz, 112 kHz, 175 kHz, 300 kHz, 1 MHz
Breve introduzione del trasduttore per detergente ad ultrasuoni a vendita calda

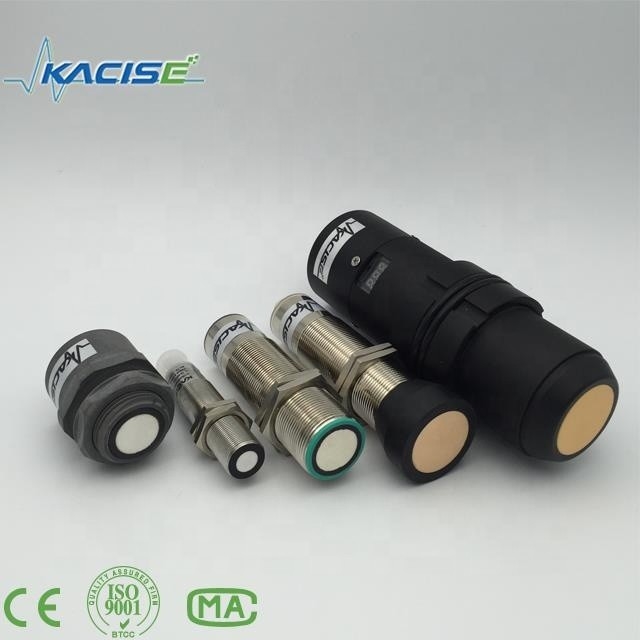

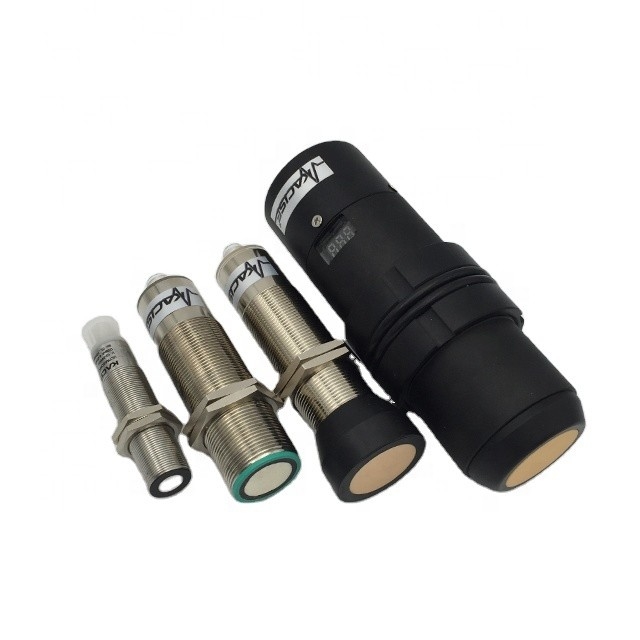

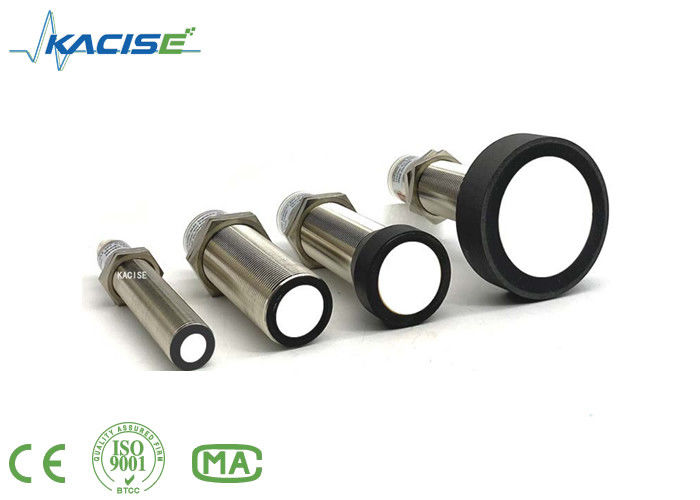

Questo sensore fornisce rilevamento a corto e lungo raggio, in un alloggiamento compatto e robusto in PVC o in acciaio inossidabile, progettato per soddisfare l'intrusione dell'acqua IP67.0V-28V operazione rileva oggetti da 0.1 metri a 10 metri e fornisce informazioni sul raggio sonar da 0,25 metri a 10 metri con risoluzione di 0,001 o 0,01 metri.tensione di uscita analogica 0/4-20mA corrente di uscita, NPN/PNP output e RS485, RS232 output modbus-RTU e modbus-ASCII supportati.
|
Parametri
|
|
Specificativi generali
|
|
Distanza di rilevamento 100.4000 mm
|
|
Intervallo di regolazione 100.4000 mm
|
|
Area inutilizzabile 0,200 mm
|
|
Piattaforma bersaglio standard 100 mm × 100 mm
|
|
Frequenza del trasduttore Circa 112 kHz
|
|
Ritardo di risposta circa 195 ms
|
|
Indicatori/Medi operativi
|
|
LED blu Accensione
|
|
LED giallo Indicazione dello stato di commutazione
Flashing: oggetto di funzione del programma rilevato
|
|
LED rosso rosso permanente: Errore rosso,
Flashing: funzione del programma, oggetto non rilevato
|
|
Specifiche elettriche
|
|
tensione di funzionamento UB10.30VDC, ondulazione 10%ss
|
|
Consumo di energia P0≤ 900 mW
|
|
Prodotto
|
|
Tipo di uscita uscita analogica 0,10V
|
|
Intervallo di valutazione della risoluzione [mm]/4000, ma ≥ 0,35 mm
|
|
Deviamento della curva caratteristica ≤ 0,2% del valore a scala completa
|
|
Accuratezza di ripetizione ≤ 0,1% del valore a scala completa
|
|
Impedenza di carico 0,500 Ohm
|
|
Influenza della temperatura ≤ 2% rispetto al valore della scala completa
|
|
Condizioni ambientali
|
|
Temperatura ambiente -25,70°C
|
|
Temperatura di conservazione -40,85°C
|
|
Specificità meccaniche
|
|
Grado di protezione IP67
|
|
Connessione M12x1,4-PIN
|
|
Materiale di alloggiamento Rame, nichellata
|
|
Trasduttore miscela di resina epossidica/sfera di vetro cava;
Fumi di poliuretano
|
|
Peso: 60 g
|
Sincronizzazione esterna
Un impulso di sincronizzazione all'ingresso di sincronizzazione inizia un ciclo di misura.L'impulso deve avere una durata superiore a 100 μsIl ciclo di misurazione inizia con il bordo in caduta di un impulso di sincronizzazione.Un livello elevato all' ingresso di sincronizzazione disabilita il sensoreSono disponibili due modalità di funzionamento:
1Più sensori possono essere controllati dallo stesso segnale di sincronizzazione.
2Gli impulsi di sincronizzazione vengono inviati ciclicamente ai singoli sensori.
Sincronizzazione interna
Le connessioni di sincronizzazione di fino a 5 sensori in grado di sincronizzazione interna sono collegate tra loro.
Il ritardo di risposta aumenta a seconda del numero di sensori da sincronizzare.I sensori devono essere azionati in modo non sincronizzato per insegnare i limiti di valutazione.
Nota:
Se l'opzione di sincronizzazione non è utilizzata, l'ingresso di sincronizzazione deve essere collegato alla terra (0V) o il sensore deve essere azionato tramite un connettore a cavo V1 (4-pin).
Adattamento dei limiti di valutazione
Il sensore ad ultrasuoni dispone di un'uscita analogica con due limiti di valutazione insegnabili.Bo + UBalla presa TEACH-IN. La tensione di alimentazione deve essere applicata all'entrata TEACH-IN per almeno 1 s. I LED indicano se il sensore ha riconosciuto il bersaglio durante la procedura TEACH-IN.Il limite inferiore di valutazione A1 è insegnato con - UB, A2 con + UB.
Si possono impostare due diverse funzioni di uscita:
1. Il valore analogo aumenta con l'aumento della distanza dall'oggetto (rampa in aumento)
2. Il valore analogo scende con l'aumento della distanza dall'oggetto (rampa in caduta)
I limiti di valutazione possono essere specificati solo entro i primi 5 minuti dopo la
Per modificare i limiti di valutazione in seguito,
l'utente può specificare i valori desiderati solo dopo un nuovo accensione.
Rampa ascendente TEACH-IN (A2 > A1)
- L'oggetto di posizione al limite inferiore di valutazione
- limite inferiore di TEACH-IN A1 con - UB
- L'oggetto di posizione al limite superiore di valutazione
- limite superiore di TEACH-IN A2 con + UB
Rampa di caduta TEACH-IN (A1 > A2):
- L'oggetto di posizione al limite inferiore di valutazione
- limite inferiore di TEACH-IN A2 con + UB
- L'oggetto di posizione al limite superiore di valutazione
- limite superiore di A1 con - UB
Impostazione predefinita
A1: superficie inutilizzabile
A2: raggio nominale di rilevamento
Modalità di funzionamento: rampa ascendente
Aggiustare le caratteristiche del cono sonoro del nuovo generatore di 40 kHz del trasduttore ad ultrasuoni progettato nel 2020:
Il sensore ad ultrasuoni consente due forme diverse del cono sonoro, un cono sonoro ad angolo ampio e un cono sonoro ad angolo piccolo.
1. cono sonoro a piccolo angolo
- Spegni l' alimentatore.
- collegare il cavo di ingresso Teach a -UB
- accendere l' alimentatore
- il LED rosso lampeggia una volta con una pausa prima della successiva.
- LED giallo: permanentemente acceso: indica la presenza di un oggetto o di un oggetto che disturba nel campo di rilevamento
- disconnettere il cavo di ingresso Teach da -UB e il cambio viene salvato
2. Cono di suono grandangolare
- Spegni l' alimentatore.
- collegare il cavo di ingresso Teach con + UB
- accendere l' alimentatore
- il LED rosso lampeggia due volte con una lunga pausa prima del prossimo.
- LED giallo: permanentemente acceso: indica un oggetto o un oggetto che disturba all'interno del raggio di rilevamento
- disconnettere il cavo di ingresso Teach da + UB e il cambiamento viene salvato
Condizioni di installazione
Se il sensore è installato a una temperatura ambiente inferiore a 0°C, dovrebbe funzionare bene per le misure di protezione.deve essere fissato al centro del filo di alloggiamento.
Informazioni sull'imballaggio e sugli accessori
2 unità sono in scatola e tutte le scatole sono confezionate in imballaggi standard o richieste dei clienti disponibili.
Gli accessori sono i seguenti:
a, cavo lungo 2 metri
b, 2 dadi per il fissaggio del sensore
