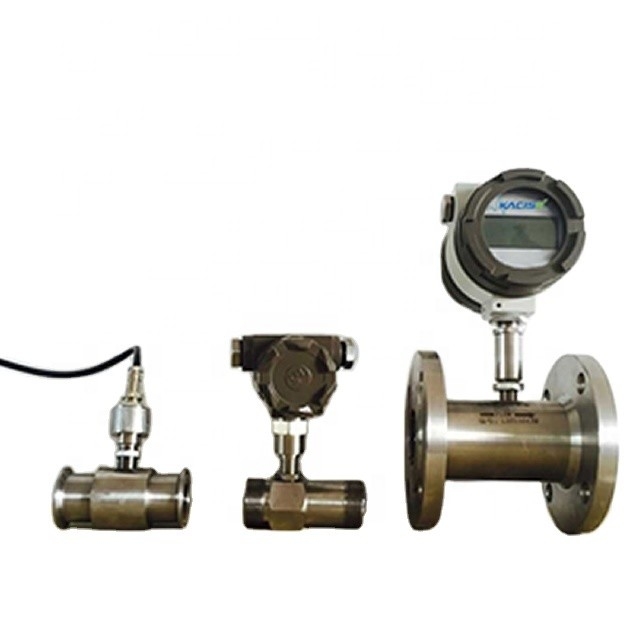

Misuratore di flusso remoto per turbine diesel a picco di olio
Indicazione dettagliata del misuratore di portata
Il flussometro della turbina è l'utilizzo di una tecnologia avanzata di microprocessore a singolo chip a bassa potenza, un sensore di flusso della turbina sviluppato e l'integrazione del display totalizer di un nuovo contatore intelligente, con una struttura compatta,letture intuitive chiare, alta affidabilità, senza interferenze di potenza esterna, antirottura, ovvio vantaggio a basso costo, è ampiamente utilizzato per misurare il tubo chiuso e l'acciaio inossidabile 1Cr18Ni9Ti,2Cr13 e corindono Al2O3, il carburo non corrode, e non contiene fibre, particelle e altre impurità, la viscosità cinematica alla temperatura di funzionamento è inferiore a 5 × 10-6m2 / s di liquido,per viscosità cinematica superiore a 5 × 10-6m2 / s di liquido, può essere un controllo quantitativo, un allarme eccessivo, ecc., è un misuratore di flusso ideale e un misuratore di energia.
Oggetti di misura: petrolio, liquidi organici, liquidi inorganici, gas di petrolio liquefatto, gas naturale, gas di carbone e fluidi criogenici.
Caratteristiche
Caratteristiche del flussometro diesel
Alta precisione, generalmente fino a ± 1%R, ± 0,5%R, alta precisione fino a 0,2%R
Buona ripetibilità, ripetibilità a breve termine fino allo 0,05% ~ 0,2%, nel regolamento commerciale è la scelta preferita di misuratore di flusso.
Segnale di frequenza d'impulso di uscita, nessuna deriva zero e forte capacità anti-interferenza.
Si può ottenere un segnale ad alta frequenza ((3 ~ 4KHz), la risoluzione del segnale è forte.
Ampia gamma, diametro medio e grande fino a 1:20, piccolo calibro 1:10.
Può essere personalizzato, ad esempio tipo a bassa temperatura, tipo bidirezionale, tipo di sabbia mista e tipo sotterraneo ecc.
Può essere realizzato in un tipo di inserto, adatto per la misurazione di grande diametro, la perdita di pressione è piccola, il prezzo è basso, togliere senza tagliare il liquido.
Applicazioni
Applicazionidi flussometro di picco
Stazioni di trasporto e raccolta di gas di petrolio liquefatto, petrolio raffinato e petrolio greggio leggero, prima e ultima stazione di un grande gasdotto di petrolio greggio per il regolamento degli scambi.
Ampiamente utilizzato in petrolio, chimica, metallurgia, carta e altre industrie per misurare il volume del flusso di liquido e il volume totale.
Specificità
Specificità del misuratore di portata remoto per turbine diesel a olio di picco
Parametro
Valore
Unità
Diametro
Filtro
4, 6, 10, 15, 20, 25, 32, 40, 50, 65, 80
mm
Flanchetta (clampaglia)
15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200
mm
Inserimento
150, 200, 250, 300, 350, 400, 500~1100
mm
Accuratezza
±1, ±0.5, ± 0,2 (personalizzabile)
% R
Rapporto di autonomia
1:10, n. 1:15, n. 1:20
Materiale per sensori
304, 316 ((L) acciaio inossidabile ecc.
Lavorare
ambiente
Temperatura media.
-20~120
°C
Temperatura ambiente
- 20 ~ 60
°C
Umidità relativa
5% ~ 90%
Pressione atmosferica
86~106
KPa
Fonte di uscita del segnale
Pulso,4 ~ 20 mA
Interfaccia di comunicazione
RS485,HART ecc.
Fornitore di alimentazione
Servizi esternipotenza
+24+15%,Ripple ≤ ± 5%,
Applicabile a 4~20mA,Pulso,RS485
VDC
Potenza interna
batteria al litio di gruppo 1 da 3,0 V10 AH,
tensione di funzionamento da 2,0 a 3,0 V
Linea di segnale
interfaccia
Tipo di base
Connessione Houseman o cavo a tre nuclei
Tipo a prova di esplosione
Filtro interno M20×1.5
Classe a prova di esplosione
ExiaIICT4 o ExdIIBT6
Livello di protezione
IP65 o superiore (personalizzato)
Tabella di confronto del flusso di diametro
Diametro ((mm)
Intervallo standard (m)3/h)
Distanza estesa3/h)
4
0.04~0.25
0.04~0.4
6
0.1~0.6
0.06 ~ 0.6
10
0.2~1.2
0.15 a 1.5
15
0.6 ~ 6
0.4~8
20
0.8~8
0.45 ~ 9
25
1 ~ 10
0.5~10
32
1.5 ~ 15
0.8 ~ 15
40
2 ~ 20
1 ~ 20
50
4 ~ 40
2 ~ 40
65
7 ~ 70
4 ~ 70
80
10~100
5 ~ 100
100
20~200
10~200
125
25 ~ 250
13 ~ 250
150
30 ~ 300
15 ~ 300
200
80~800
40~800
In base alla domanda del cliente, possiamo personalizzare i parametri corrispondenti.
Prodotto

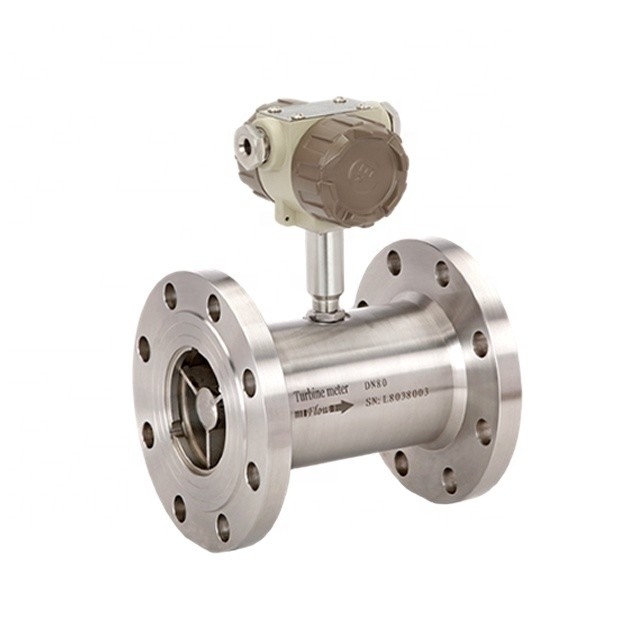

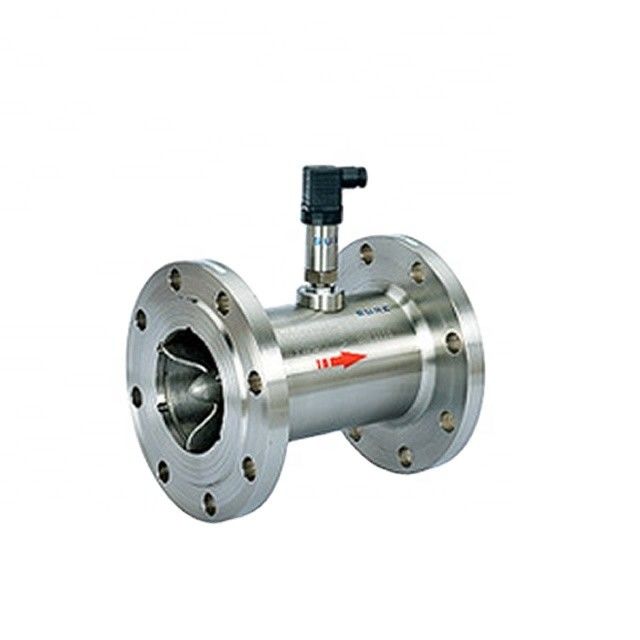

GXTFM-R misuratore di portata remoto diesel
Il sito stesso non ha una funzione di visualizzazione, solo il flusso di uscita del segnale remoto, il flusso del segnale può essere diviso in segnale di impulso e segnale di corrente,di larghezza superiore a 50 mm, PLC, DCS e altri sistemi di controllo con il computer.
Parametro
Valore
Fornitore di alimentazione
24VDC±15%
(Ripply≤5%, spreco di energia < 0,5 W)
Intervallo di frequenza del segnale di ingresso
0~3000 Hz
4-20mA di uscita
Capacità di carico
≤ 600Ω
Impulso di uscita
Capacità di carico
> 1100Ω
Amplitudine di livello alto/basso
> 22 V / < 0,8 V
Larghezza dell'impulso
1/2 fin × 1000 mm

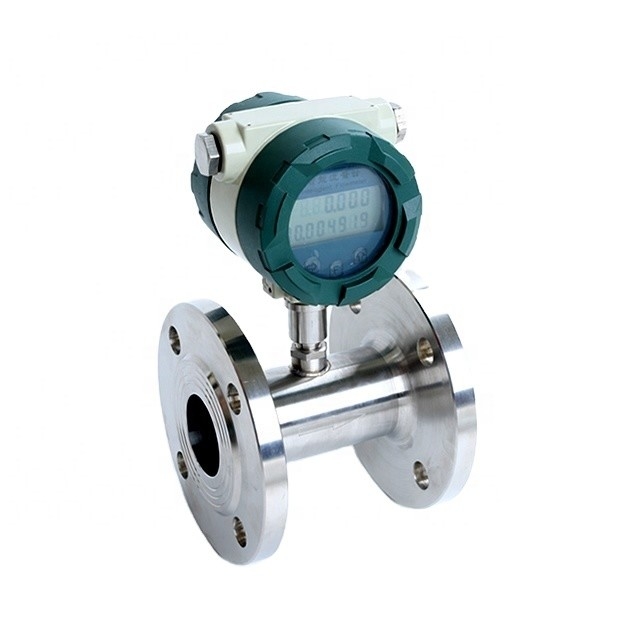

Misuratore di flusso di olio a display integrato intelligente GXTFM-S
Il sito stesso con funzione di visualizzazione di campo, il segnale di flusso può essere uscita remota, due unità di visualizzazione disponibili, modalità di uscita di segnale elettrico multiplo opzionale.
Parametro
Valore
Fornitore di alimentazione
Potenza esterna
24VDC±15%
(Ripply≤5%, spreco di energia < 0,5 W)
Potenza interna
3VDCbatteria al litio
(tensione di funzionamento 2,0 V - 3,0 V"Lavoro sostenibile per più di 12 mesi")
Intervallo di frequenza del segnale di ingresso
0~3000 Hz
Impulso di uscita
Capacità di carico
> 1100Ω
Amplitudine di livello alto/basso
> 22 V / < 0,8 V
Larghezza dell'impulso
1/2 fin × 1000 mm
corrente di uscita
Capacità di carico
≤ 900Ω
a due fili
4-20mA
a tre fili
0-20mA
Interfaccia di comunicazione
RS485, usando MODBUS
GXTFM-L misuratore di portata massima a bassa potenza
Display LCD dot matrix retroilluminato, display completo in inglese, basso spreco di energia, sono disponibili più unità di visualizzazione e modalità di uscita di segnali elettrici multiple opzionali.
Parametro
Valore
Fornitore di alimentazione
Potenza esterna
24VDC±15%
(Ripply≤5%, spreco di potenza < 0,5 W)
Potenza interna
3.6VDCbatteria al litio
(tensione di funzionamento 2,3 V~3,6 V"Lavoro sostenibile per più di 12 mesi")
Intervallo di frequenza del segnale di ingresso
0~3000 Hz
Impulso di uscita
Capacità di carico
> 1100Ω
Amplitudine di livello alto/basso
> 22 V / < 0,8 V
Larghezza dell'impulso
1/2 fin × 1000 mm
corrente di uscita
Capacità di carico
≤ 880Ω
a due fili
4-20mA
a tre fili
4-20mA
Interfaccia di comunicazione
RS485, usando MODBUS
GXTFM-M Mini misuratore di portata delle turbine diesel
Ripetibilità ± 0,25% ha una forte resistenza alla corrosione, adatta ad alte temperature, alta pressione e ambienti difficili.
Parametro
Valore
Distanza
Diametro ((mm)
Intervallo di misura(L/min)
Fattore di misura (cm)3/imp)
1.15
0.035~1.60
0.50
1.30
0.010~1.86
0.60
1.50
0.045 ~ 2.08
0.67
2.00
0.085~2.32
1.02
2.50
0.120 ~ 2.40
1.44
3.70
0.150 ~ 3.00
2.28
Pressione massima
20.0bar
Perdita di pressione
2.0bar
Intervallo di temperatura
-10°C/+100°C
Livello di precisione
± 1%
Connessione a tubo
G1/4 filo internoPersonalizzabile)
Modalità di installazione
Installazione orizzontale
Dimensione(L×B×H)
55 × 40 × 47 mm
Peso
Circa 300 g.
Certificazione
NSF,CE
I nostri servizi
I nostri servizi
Il sensore può essere personalizzato per la vostra richiesta speciale, possiamo fornire il servizio di consulenza tecnica per il vostro utente. Il principio di qualità:La qualità è il miglior venditore Pagamento:Accettiamo T/T, PayPal, Western Union, MoneyGram, Escrow Spedizione: 1Tutte le parti saranno spedite entro 1 - 3 giorni lavorativi dopo la conferma del pagamento 2DHL / FEDEX / UPS / EMS / TNT / China Post / Aramex 3Non siamo responsabili per incidenti di forza maggiore, ritardi o altri problemi, come il servizio di spedizione.
Servizio post-vendita Possiamo offrire un buon supporto tecnico e una buona garanzia per voi dopo il servizio come produttore professionale.
Garanzia: un anno Durante la garanzia, se le merci dopo la consegna sono danneggiate da un errore causato solo da un problema di qualità, le merci possono essere restituite per riparazione e manutenzione gratuite.se la merce è danneggiata per errore causato dall'utente da fattori causati dall'uomo e da forza maggiore, non saremo responsabili per le riparazioni e manutenzioni gratuite.
