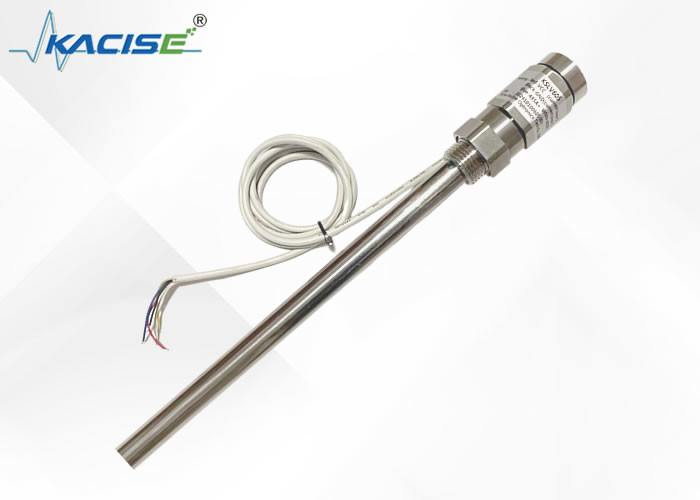

Sensore di misura del livello del serbatoio liquido della serie KSLV605 Alta precisione con grado di protezione IP67

1 Descrizione generale

Il sensore di livello liquido intelligente e capacitivo è un trasmettitore di livello liquido (livello materiale) che può essere utilizzato per liquido, olio, solido, interfaccia e misurazione.l' affidabilità è notevolmente migliorata, non è influenzato da vapore acqueo, polvere o condensazione e ha i vantaggi di un funzionamento stabile e affidabile a lungo termine, elevata sensibilità, buona linearità, resistenza alle alte temperature,resistenza ad alta pressione, ecc. Il misuratore di livello di liquido intelligente è un segnale di misurazione a due fili (a ciclo) 4 ~ 20mADC, facile da regolare, trasmissione wireless, trasmissione 485, ecc. Può essere ampiamente utilizzato nel petrolio,chimica, metallurgia, energia elettrica, carta, farmacia e altri settori.

2Caratteristica

■Il protocollo Modbus è facile da integrare.

■Semplice struttura, senza componenti mobili o elastici, con elevata affidabilità e manutenzione minima.manutenzione media e piccola.

■Una varietà di uscite di segnale è conveniente per diverse configurazioni di sistema.

■adatta per la misurazione del livello di contenitori ad alta temperatura e ad alta pressione e il valore misurato non è influenzato dalla temperatura, dalla gravità specifica del liquido da misurare,e la forma e la pressione del contenitore.

■È particolarmente adatto per la misurazione di liquidi corrosivi forti come acidi e alcali.

■Perfetta protezione contro la sovra corrente, la sovra tensione e la polarità dell'alimentazione.

■Il sensore di livello wireless ha la funzione di trasmissione a distanza wireless.

■Può misurare qualsiasi mezzo.

3 Specificità

●Rangolo di rilevamento: 0,1-30 m

●Trasferenza di misura della capacità: 10PF 500PF

● Precisione: classe 0,1, classe 0,2, classe 0,5, classe 1

●Trasferenza di pressione: -0,1MPa32MPa

●Resistenza alla temperatura della sonda: -50°C-250°C

●Temperatura ambiente: -40°C-85°C

●Temperatura di conservazione: -55°C+125°C

●Segnale di uscita: 4 20 mA, 485 comunicazioni, ecc.

●La distanza di comunicazione del sensore di livello di uscita wireless è inferiore a 200 metri e la tensione dell'alimentazione è di 3,3-36V (alimentazione della batteria opzionale)

●Tensione dell'alimentazione: 536V DC

●Materiale del sensore di livello: acciaio inox 316, 1Gr18Ni19Ti o PTFE

●Stabilità a lungo termine: ≤ 0,1%FS/anno,

●Drivazione di temperatura: ≤ 0,01%FS/ °C (entro l'intervallo di 0°70 °C)

●Classe di sicurezza contro le esplosioni: ExibIICT6

●Livello di protezione: IP67

4 Struttura

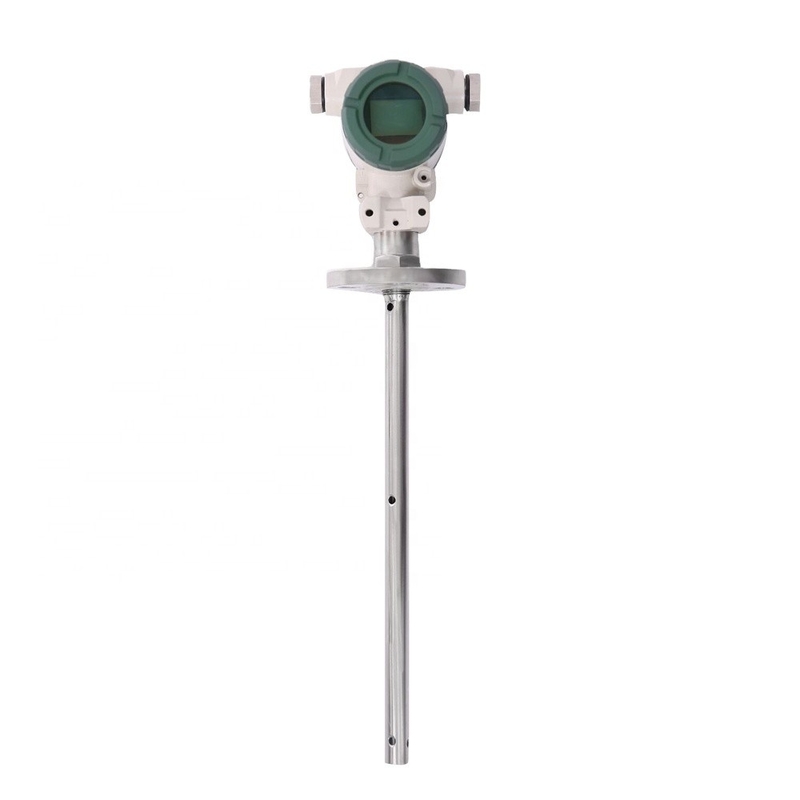

I sensori di livello del liquido capacitivi hanno strutture diverse a causa di diverse occasioni e parametri di applicazione, ma in generale la loro struttura principale può essere suddivisa in due parti,cioè la parte del sensore e la parte del trasmettitore. come mostra la foto:

A nell'immagine mostra il sensore, che sonda direttamente nel contenitore attrezzature o misure

nel mezzo misurato del tubo del contatore

B e C nella figura sono le flange di collegamento della fase gassosa e della fase liquida dello strumento di misurazione e controllo del livello del liquido, utilizzate per il collegamento delle flange dell'apparecchiatura,e il liquido e la pressione presenti nell'apparecchiatura vengono attirati verso la bombola di misura.

D nella figura mostra il cilindro di misura dello strumento di misura e controllo del livello del liquido, che può formare una capacitanza con l'elettrodo sensore.

La figura E rappresenta la flangia delle acque reflue, che può scaricare regolarmente verso l'esterno l'immondizia contenuta nello strumento di misura e di controllo del livello del liquido.mantenere pulito l'interno del tubo di misura dello strumento di misura e controllo del livello del liquido, e impedire al sensore di aderire al terreno.

F mostrato nella figura è il trasmettitore, che è un dispositivo di conversione dalla capacità al segnale di corrente standard,e costituisce la parte centrale dell'intero strumento di misurazione e controllo del livello del liquidoLa sua funzione principale è quella di ricevere l'incremento di cambiamento di capacità causato dal cambiamento di livello del liquido inviato dal sensore, e quindi dopo la conversione, emette un segnale di corrente standard da 4-20mADC.Questo trasmettitore adotta dispositivi militari integrati, con basso consumo energetico, elevata resistenza alle temperature, forte affidabilità e soddisfa i requisiti di sicurezza intrinseca.

Nota: tra il trasmettitore e il tubo di misura è presente una parte di tenuta composta da diverse tenute,che può garantire che il mezzo di misurazione sia a contatto con il sensore ma non perdanoQuesta sezione è una parte di tenuta importante, per evitare incidenti non si deve smontarla senza il consenso del fabbricante.
