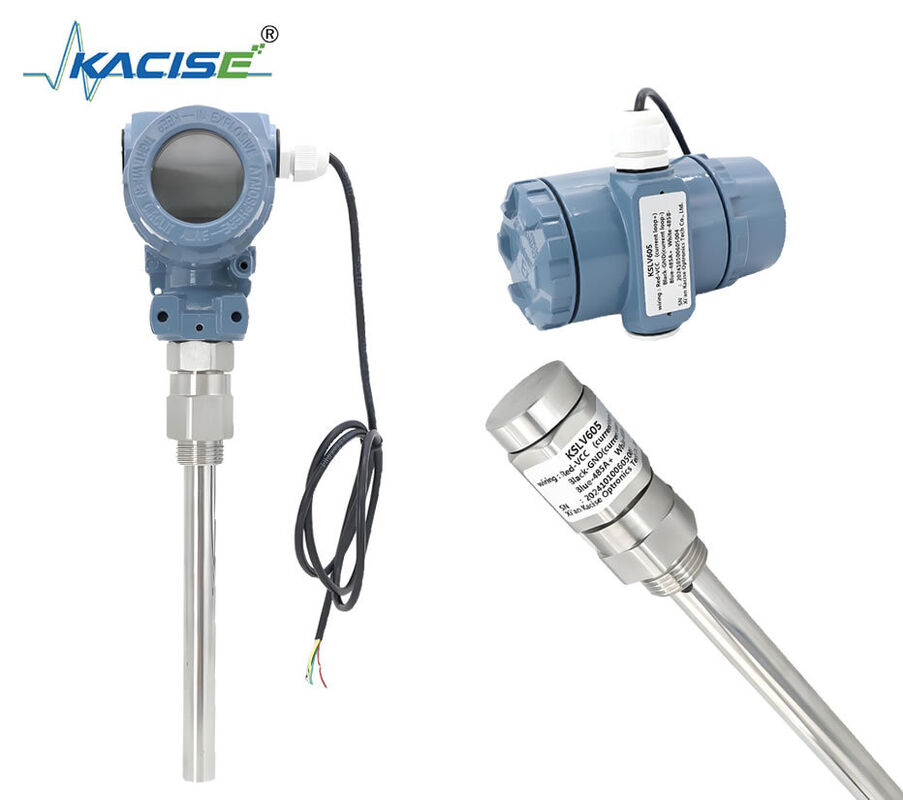

sensore di livello del serbatoio idrico per sensore di misurazione del livello dell'acqua

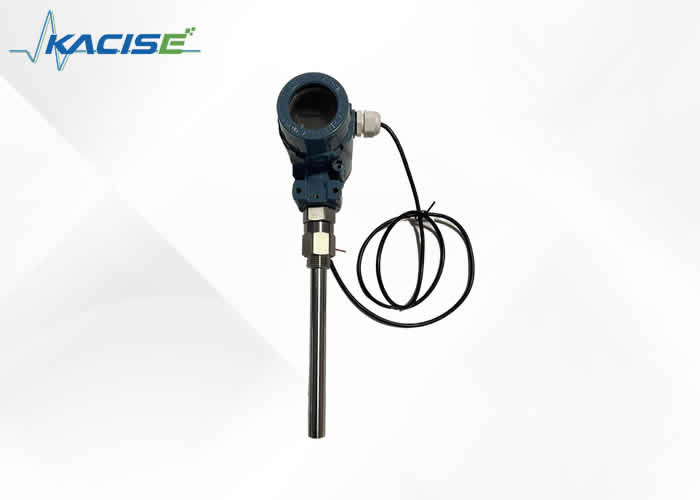

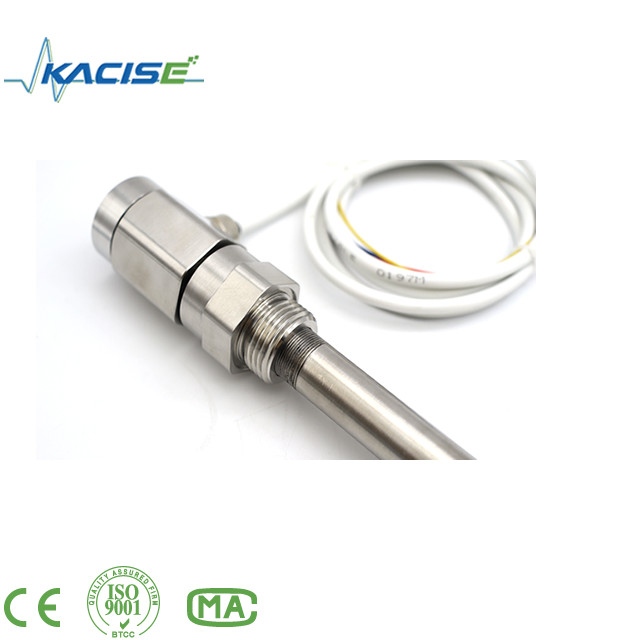

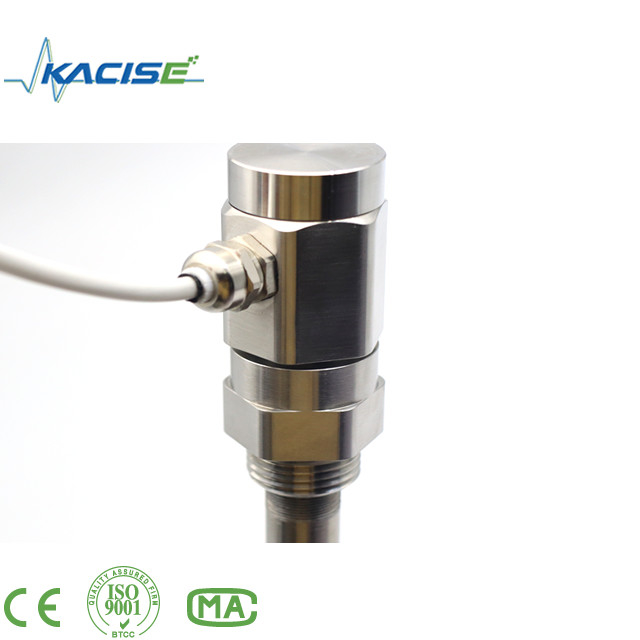

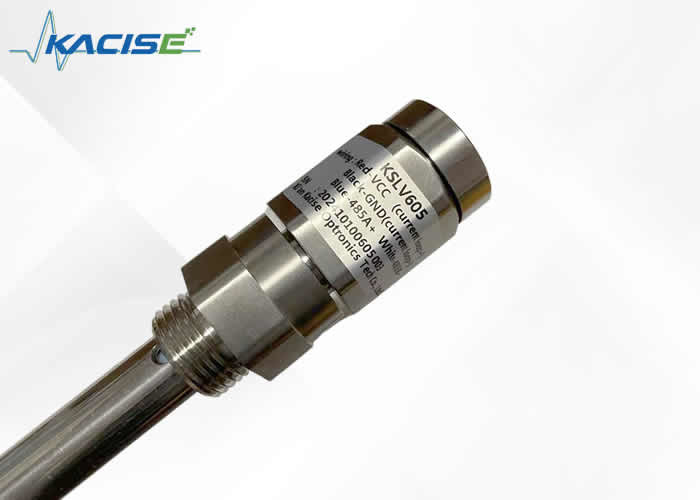

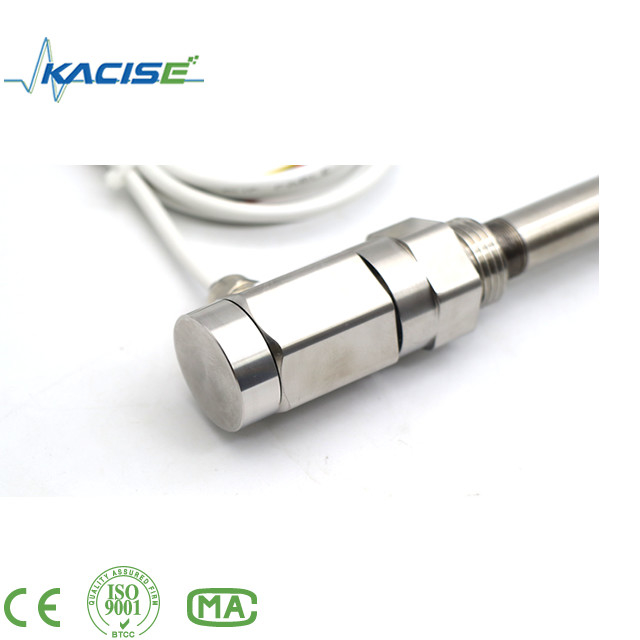

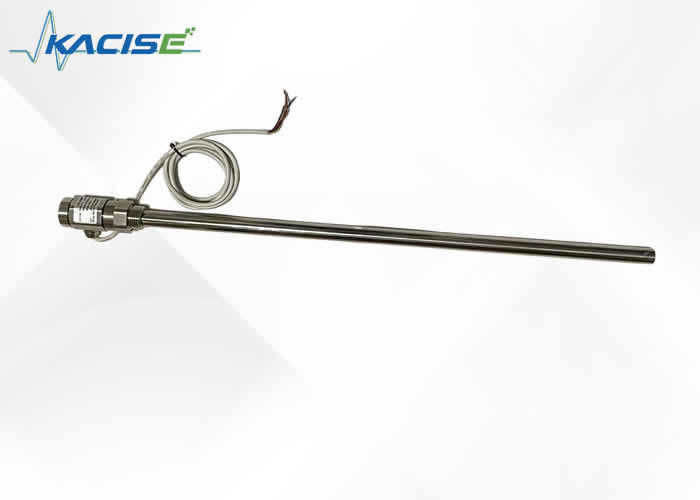

Sensore di livello capacitivo di KSLV605

4 Struttura

I sensori di livello del liquido capacitivi hanno strutture diverse a causa di diverse occasioni di applicazione eI parametri, ma in generale la sua struttura principale può essere suddivisa in due parti, vale a dire il sensoreparte e la parte trasmettitore. come mostra la figura:

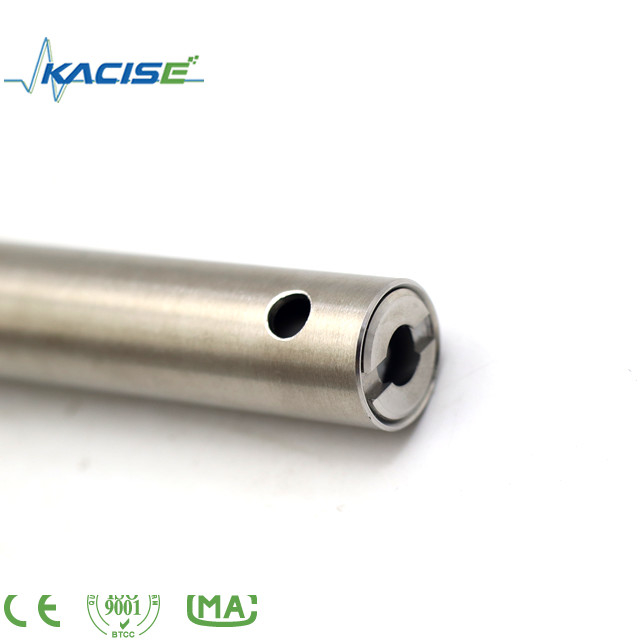

A nell'immagine mostra il sensore, che sonda direttamente nel contenitore attrezzature o misurenel mezzo misurato del tubo del contatore

B e C nella figura sono le flange di connessione della fase gassosa e della fase liquida del livello liquidostrumento di misura e di controllo, utilizzato per il collegamento delle flange dell'apparecchiatura, eil liquido e la pressione presenti nell'apparecchiatura vengono attirati alla bombola di misura.

D nella figura mostra la bombola di misura dello strumento di misura e controllo del livello del liquido,che può formare una capacitanza con l'elettrodo sensore.

E mostrato nella figura è la flangia delle acque reflue, che può scaricare regolarmente lo sporco nel livello del liquidostrumento di misura e di controllo verso l'esterno, mantenere l'interno del tubo di misura del liquidol'impianto di misurazione del livello e di controllo deve essere pulito e il sensore non deve aderire allo sporco.

F mostrato nella figura è il trasmettitore, che è un dispositivo di conversione da capacità a standardIl segnale di corrente è la parte centrale dell'intero strumento di misura e controllo del livello del liquido.la funzione principale è ricevere l'incremento di variazione della capacità causato dalla variazione del livello del liquido inviata dail sensore, e poi dopo la conversione, emette un segnale di corrente standard da 4 a 20mADC.adotta dispositivi militari integrati, con basso consumo energetico, resistenza alle alte temperature,L'obiettivo è quello di garantire l'affidabilità e di soddisfare i requisiti di sicurezza intrinseca.

Nota: tra il trasmettitore e il tubo di misura si trova una parte di tenuta, composta dadi diversi sigilli, che possono garantire che il mezzo di misurazione sia a contatto con il sensore maQuesta sezione è una parte di tenuta importante, per favore nonsmontarlo senza il consenso del fabbricante per evitare incidenti.

5 Visualizzazione

6 Cablaggio

KSLV606 (modello di display) ha due modalità di cablaggio: una è RS485, l'altra è 4-20mA.

1) RS485

2) 4-20mA

Dopo l'installazione, quando si utilizza per la prima volta, assicurarsi di aprire prima la valvola di fase a gas equindi aprire la valvola di fase liquida per assicurarsi che il livello del liquido non fluttuerà violentemente, causandoerrori di misura.

Inoltre, occorre assicurare che le giunzioni dei cavi di collegamento siano in buon contatto eIn caso di utilizzazione a lungo termine, prestare attenzione al regolare scarico delle acque reflue, in modo da evitare lal'accumulo di sporcizia e influenzano le prestazioni dello strumento.C-carbonio liquido, Baohe torre di acqua calda, piscina fognaria e altri media sporchi come esempio, dovrebbeIl prodotto deve essere scaricato una o due volte alla settimana, mentre il prodotto più pulito deve essere scaricato una o due volte alla settimana.Due volte al mese.L'alloggiamento del trasmettitore deve essere ben avvolto per evitare che l'acqua, il mezzo corrosivo o il gasIl sistema di sicurezza è stato progettato per essere utilizzato da un gruppo di esperti specializzati.Esistono tre metodi di cablaggio comuni per i trasmettitori: come indicato alle lettere a) b) c)





Come illustrato nella figura precedente, esistono tre metodi di cablaggio per il trasmettitore dello strumento di misura e controllo del livello del liquido.La figura (a) mostra il diagramma di cablaggio del trasmettitore direttamente e il contatore di visualizzazione digitaleLa figura b) mostra il diagramma del cablaggio del trasmettitore e del sistema di controllo DCS. Il sistema di controllo fornisce 24 V e è collegato al trasmettitore.La figura c) mostra il diagramma di connessione del trasmettitore alimentato dalla barriera di sicurezzaGli utenti possono fare riferimento ai tre metodi di cablaggio sopra indicati durante l'installazione.

Xi'an Kacise è qualificata con certificati ISO 9001-2008, GJB 9001B-2009, CE, sicurezza intrinseca a prova di esplosione e sicurezza isolata a prova di esplosione, ecc.che garantiscono che i nostri prodotti siano conformi agli standard internazionali.

Siamo specializzati nella produzione di strumenti di misurazione della pressione, del livello e del flusso e prodotti correlati da 10 anni.attraverso gli sforzi di tutto il nostro staff, siamo diventati un produttore di strumenti di misura professionale e fornitore di soluzioni. E stiamo continuamente cercando di migliorare la qualità del prodotto.

Attualmente, i sensori Kacise sono già stati esportati in America, Spagna, Australia, Cile e altri 20 paesi e regioni, e hanno ricevuto molti feedback favorevoli.Anche i nostri distributori all'estero stanno aumentando.Consideriamo come nostro principio i prezzi ragionevoli, il tempo di produzione efficiente e un buon servizio post-vendita e speriamo di cooperare con più clienti per lo sviluppo reciproco.

1D: Quali informazioni devono essere fornite per scegliere il sensore di livello ad ultrasuoni idoneo?

R: Si prega di fornircicampo di applicazione,uscita,gamma di misura,medio (tipo liquido),temperatura,metodo di installazioneSulla base di queste informazioni, possiamo scegliere il modello e la quotazione per voi rapidamente.

2. Q: Come possiamo garantire la qualità?

A: sempre un campione per produzione prima della produzione in serie;

Sempre l'ispezione finale prima della spedizione.

3 D: Lei è una società commerciale o un produttore?

R: Siamo un produttore certificato ISO9001 specializzato in strumenti di misurazione di livello e di seguito.

Il servizio OEM e ODM è disponibile.

4D: Avete una garanzia?

R: Sì, abbiamo la garanzia di 12 mesi.

5D: Quali sono i termini di pagamento?

R: Supportiamo T/T, PayPal e Trade Assurance.

Per l'ordine di produzione di massa, è un deposito del 30% in anticipo e il 70% di saldo prima della spedizione.

6.D: Qual è il metodo di pagamento di Trade Assutance?

R: È un servizio gratuito che può proteggere i vostri ordini dal pagamento alla consegna.

E ora abbiamo 104 dollari.000.00 di cauzione per assicurare i tuoi ordini.

7D: Quali sono i dati di consegna?

R: I dati di consegna sono circa 3-15 giorni lavorativi dopo la ricezione del pagamento.

8. Q: Qual è il vostro MOQ?

A: Per iniziare la nostra cooperazione, l'ordine di campione è accettabile.
